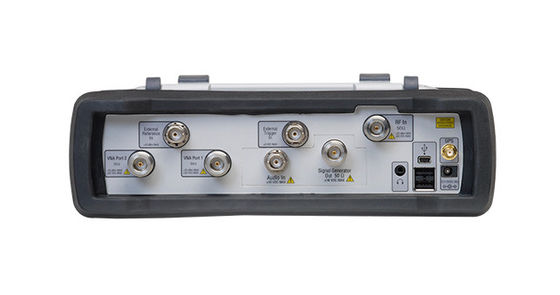

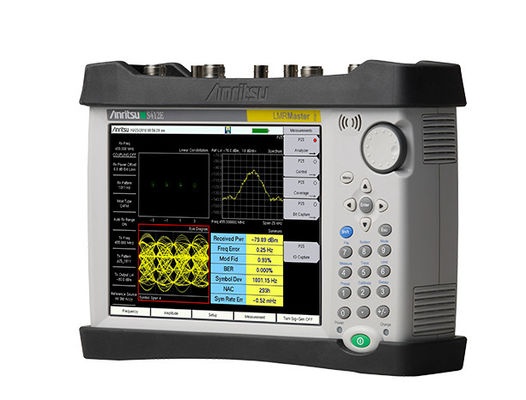

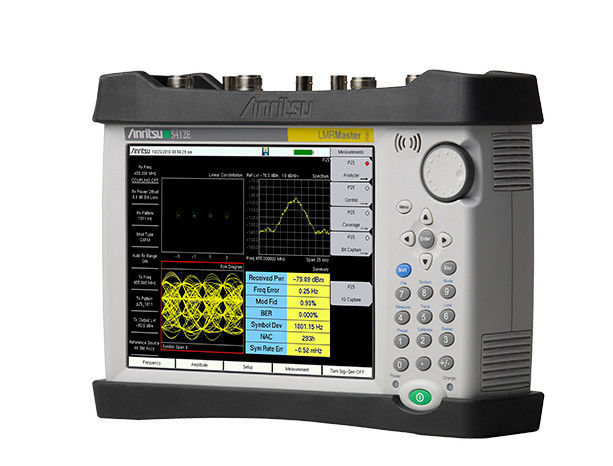

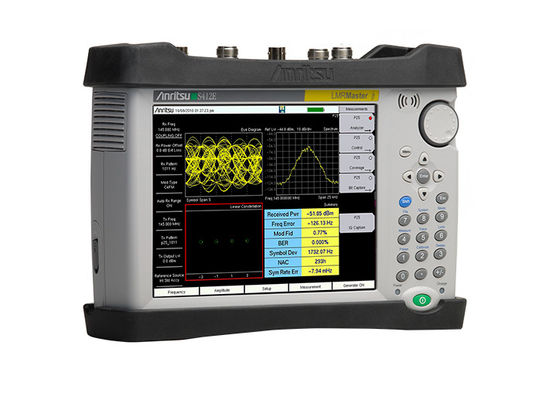

Anritsu S412E LMR Master Land Mobile Radio Modulation Analyzer opzionale a 6 GHz

Anritsu S412E LMR Master Analizzatore di Modulazione Radio Mobile Terrestre opzionale fino a 6 GHz

Analizzatore di Modulazione Radio Mobile Terrestre, Generatore di Segnale, Analizzatore di Spettro e Analizzatore di Rete Vettoriale

LMR Master S412E è la soluzione di seconda generazione di Anritsu per l'installazione e la manutenzione di sistemi di sicurezza pubblica. Costruito sulla piattaforma portatile di nona generazione di Anritsu, questa soluzione combina un ricevitore/analizzatore di spettro ad alte prestazioni con il più avanzato analizzatore di rete vettoriale (VNA) portatile al mondo. Include anche un analizzatore e generatore di segnale CW/P25 (Fase 1 e Fase 2), DMR (MotoTRBO™), TETRA, NXDN™, e PTC-ITCR più PTC-ACSES con potenza regolabile internamente da 0 dBm a –130 dBm.

Questo strumento è ideale per tecnici e ingegneri di radio mobili terrestri (LMR) e radio mobili professionali (PMR) impegnati nei test sul campo delle prestazioni RF di NBFM, P25, P25 Fase 2 (TDMA), DMR (MotoTRBO), TETRA, NXDN, dPMR e FDD & TDD LTE per sistemi radio commerciali, di sicurezza pubblica, marittimi e di infrastrutture critiche. Offre inoltre supporto per i sistemi di controllo positivo dei treni (Positive Train Control) di Classe 1 USA e per ferrovie passeggeri, Interoperable Train Control Radio (ITCR) e Advanced Civil Speed Enforcement System (ACSES). Per gli operatori ferroviari che utilizzano sistemi GSM-R, LMR Master può essere configurato con misurazioni GSM/GPRS/EDGE.

Il modello base è dotato di un VNA e di un analizzatore di spettro, oltre al supporto per l'analisi e il test di sistemi radio FM a banda stretta, inclusa la mappatura della copertura di RSSI, SINAD del trasmettitore e THD del trasmettitore. È disponibile il supporto opzionale per gli standard di radio mobili terrestri digitali, tra cui P25 (TIA-102.CAAA-C), P25 Fase 2 (TIA-102.CCAA), ETSI DMR Tier 2 (MotoTRBO), ETSI TETRA, NXDN, dPMR e PTC. Un ricevitore GPS opzionale abilita il supporto per la mappatura della copertura (taggata touchscreen per interni, taggata GPS per esterni) di sistemi radio mobili terrestri analogici e digitali. Offre inoltre opzioni per l'analisi over-the-air di FDD-LTE per sistemi di sicurezza pubblica a banda larga e l'analisi di WiMAX (Fixed IEEE 802.16d e Mobile IEEE 802.16e) per sistemi di backhaul intersito. Lo strumento può essere equipaggiato anche con un registratore di spettrogrammi, un analizzatore di interferenze con supporto per Handheld InterferenceHunter™ MA2700A, uno scanner di canali programmabile, un misuratore di potenza RF esterno ad alta precisione (inclusi sensori terminanti e in linea), dominio di distanza per l'analisi dei cavi e un voltmetro vettoriale.

Il VNA ad alte prestazioni da 500 kHz a 1600 MHz può essere utilizzato per scansionare cavi e sistemi di antenne. Per alimentare gli amplificatori montati su torre, è disponibile opzionalmente un bias tee interno. Le misurazioni di distanza dal guasto (distance-to-fault) tramite riflettometria nel dominio della frequenza (FDR) vengono utilizzate per caratterizzare i sistemi di antenne. Le misurazioni di distanza dal guasto possono individuare facilmente connessioni scadenti, contaminazione, cavi danneggiati e infiltrazioni d'acqua. Sia il VNA che l'analizzatore di spettro possono essere estesi opzionalmente fino a 6 GHz. La reiezione brevettata delle interferenze RF consente misurazioni accurate e ripetibili in presenza di attività RF di alto livello.

Il VNA di LMR Master S412E offre eccellenti prestazioni di gamma dinamica di trasmissione (> 100 dB) che possono essere utilizzate per visualizzare e regolare le prestazioni RF di dispositivi RF critici, inclusi filtri, duplexer, combinatori di trasmettitori, multicoupler di ricevitori e amplificatori montati su torre. Le misurazioni (nel dominio della frequenza o del tempo) vengono visualizzate e aggiornate rapidamente con la velocità di scansione di 850 µs/punto dell'S412E. Il display è variabile da 2 a 4001 punti dati, consentendo la massima flessibilità per configurazioni personalizzate. Per gli utenti che preferiscono un'interfaccia più semplificata, il display può essere impostato per emulare un Anritsu Site Master.

Questa soluzione ha un eccellente DANL di -152 dBm (RBW = 10 Hz, Atten = 0 dB, f < 2,4 GHz) combinato con un intercetto di terzo ordine superiore a +16 dBm. Ciò rende questo strumento ideale per l'identificazione e la localizzazione di segnali di basso livello che possono interferire con i sistemi radio mobili terrestri, anche in presenza di trasmettitori vicini potenti. LMR Master S412E è dotato di serie di un rumore di fase basso leader del settore (< -100 dBc/Hz tipico @ offset di 10 kHz) che consente misurazioni precise delle maschere di emissione NBFM, P25, NXDN e DMR.L'opzione di misuratore di potenza ad alta precisione fornisce misurazioni RMS vere utilizzando sensori esterni, inclusi sensori in linea. È la soluzione ideale per effettuare misurazioni accurate di segnali sia CW che modulati. Le misurazioni di potenza canalizzata possono essere effettuate con il misuratore di potenza interno, e l'opzione scanner di canali offre agli utenti un modo conveniente per scansionare fino a 20 canali.LMR Master S412E include software di analisi dati, custodia morbida, batteria ricaricabile/sostituibile sul campo, alimentatore AC/DC, una guida utente completa.

Caratteristiche

dell'Analizzatore di Modulazione Radio Mobile Terrestre Anritsu S412E LMR Master

Analizzatori di Segnale LMR con Mappatura della Copertura: P25, P25 Fase 2, DMR (MotoTRBO™), TETRA, NXDN, dPMR, PTC-ITCR, PTC-ACSES, NBFM, FDD & TDD LTEOpzioni di misurazione GSM/GPRS/EDGE e FDD & TDD LTE

• Analizzatore di Interferenze con Mappatura delle Interferenze e supporto per MA2700A Handheld Interference Hunter
• Analizzatore di Spettro: 9 kHz – 1,6 GHz, opzionale fino a 6 GHz
• Analizzatore di Cavi e Antenne: 500 kHz – 1,6 GHz, opzionale fino a 6 GHz
• Return Loss, VSWR, Perdita di Inserzione, S11 / S21, DTF
• PIM Hunting
• Misuratore di Potenza Interno, Sensore di Potenza Esterno opzionale
• Design portatile, alimentato a batteria
• Pesa meno di 3,45 kg (batteria inclusa)
• Design robusto e collaudato sul campo utilizzando la piattaforma hardware di nona generazione di Anritsu
• Display touchscreen a colori visibile alla luce del giorno
• Immunità superiore alle interferenze RF
• Controllo remoto tramite Ethernet
• Garanzia standard di tre anni (batteria un anno)
• Applicazione
• dell'Analizzatore di Modulazione Radio Mobile Terrestre Anritsu S412E LMR Master

Analisi sul campo e mappatura di P25 Fase 1, P25 Fase 2 (TDMA), NXDN™, ETSI DMR, MotoTRBO™, ETSI TETRA, dPMR e US PTC - analisi portatile integrata di sistemi radio mobili o da torre per sicurezza pubblica, governo, commerciale, ferroviario, backhaul intersito e infrastrutture criticheOpzioni di misurazione GSM/GPRS/EDGE e FDD & TDD LTE

• Analisi di Spettro e Analisi di Interferenze - la migliore gamma dinamica, rumore di fondo e TOI del settore consentono l'analisi e segnali di basso livello anche in presenza di forti sorgenti RF vicine
• Analisi di Rete Vettoriale e test nel Dominio della Distanza per cavi, antenne e connettori - consente la misurazione e la registrazione/documentazione di segnali riflessi e trasmessi in Log Mag, VSWR, Fase, Ritardo di Gruppo, Diagramma di Smith, Impedenza Reale e Immaginaria - velocità di scansione rapida di 850 µsec/punto
• Misurazione Distanza-dal-Guasto tramite Riflettometria nel Dominio della Frequenza
• Misurazione Return Loss con direttività di 42 dB - Misurazione Perdita di Inserzione con gamma dinamica >100 dB
• BW Occupata e maschera di emissione dell'analizzatore di spettro consentono test di conformità istantanei
• Misurazioni di interferenze di basso livello, anche in presenza di sorgenti vicine potenti
• Test di conformità BW Occupata e maschera di emissione
• Analisi FM a banda stretta con funzione Auto Scan per identificare la frequenza di trasmettitori sconosciuti, Mappatura della Copertura Interna ed Esterna di RSSI e SINAD del Trasmettitore
• Misurazioni di Potenza RF di segnali sia CW che modulati
• Supporta la mappatura della copertura interna ed esterna di sistemi radio analogici e digitali - nessun PC richiesto durante la misurazione! Post-elaborazione dei dati di misurazione in formati KML™ e CSV
• L'analizzatore NBFM incluso misura in modo rapido e preciso Potenza di Portante, Frequenza di Portante, Errore di Frequenza, Deviazione FM, Velocità di Modulazione, SINAD, THD, Larghezza di Banda Occupata e decodifica CTCSS/DCS/DTMF. La Mappatura della Copertura NBFM misura RSSI, SINAD trasmesso e SINAD audio dal radio dell'utente, e tagga il valore registrato con coordinate GPS e altitudine.
• Misurazioni Analizzatore di Segnale P25 / P25 Fase 2, DMR (MotoTRBO™), TETRA, NXDN™, dPMR e US PTC (Le misurazioni variano in base alla Modalità Analizzatore): Potenza Ricevuta, Errore di Frequenza, Fedeltà di Modulazione, Errore Vettoriale, Deviazione Simbolo, NAC e BER per 1011 Hz (P25) o 1031 Hz P25 Fase 2 / NXDN / ETSI DMR, e pattern di test pseudocasuali O.153/V.52. Stima BER dal traffico vocale e misurazione BER/MER (message error rate) dal traffico del canale di controllo. Costellazione Lineare o Tradizionale, Istogramma, decodifiche esadecimali P25 & NXDN Control Channel, profilo di rampa di potenza TDMA in modalità P25 Fase 2, display di riepilogo TETRA per parametri di downlink.

Misurazioni di Copertura P25 / P25 Fase 2, DMR (MotoTRBO™), TETRA, NXDN™, dPMR e US PTC: LMR Master S412E supporta la Mappatura della Copertura radio digitale con annotazione della potenza ricevuta e BER per pattern di test 1011/1031 Hz, e pattern di test O.153/V.52, stima BER dal traffico vocale e misurazione BER/MER (message error rate) dal traffico del canale di controllo insieme al tagging GPS dei dati (posizione e ora) consente l'analisi delle prestazioni e della copertura del sistema senza richiedere lo spegnimento dei trasmettitori. Con il miglior ricevitore del settore, LMR Master può misurare accuratamente BER e Fedeltà di Modulazione fino a livelli di segnale realistici di -110 dBm. Le mappe di copertura BER e Fedeltà di Modulazione o EVM forniscono la certezza che le comunicazioni saranno possibili anche con interferenze locali o effetti multipath. La mappatura può essere effettuata sia all'interno (utilizzando il tagging touchscreen) che all'esterno (utilizzando il tagging GPS). La mappatura della copertura genera file sia in formato CSV delimitato da tabulazioni che nel formato standard KML, che vengono scritti direttamente su memoria USB per la tenuta dei registri, l'analisi offline e la mappatura.

Elenco delle Opzioni di S412E

S412E-0010

Bias Tee Variabile da 12 a 24V
