Analizzatore di spettro del segnale
Created with Pixso. Analizzatore Rohde durevole e Schwarz FSQ3 del segnale dello Spectroradiometer rf
Informazioni dettagliate
Luogo di origine:
La Germania
Certificazione:
FCC
Nome di prodotto:
Analizzatore del segnale
Frequenza:
3 gigahertz
Garanzia:
Un mese
Uso:
analizzatore di spettro della sfera di integrazione dello spectroradiometer per principale
Circostanza:
Di seconda mano
Funzioni:
Provato, nelle condizioni di lavoro complete
Imballaggi particolari:
Cartone
Capacità di alimentazione:
in azione
Evidenziare:

Analizzatore del segnale dello Spectroradiometer rf

,

Analizzatore durevole del segnale di rf

,

FSQ3

Descrizione del prodotto

Rohde ed analizzatore di spettro di Schwarz FSQ3 rf e segnale Analzer 20Hz a 3,6 gigahertz



Descrizione dell'analizzatore di spettro di FSQ3 rf e del segnale Analzer



Descrizione
I fatti chiave l'analizzatore R&S FSQ del segnale combina due strumenti in uno. Offre l'analisi del segnale ad una larghezza di banda di demodulazione di fino a 120 megahertz con la gamma dinamica di un analizzatore di spettro di qualità superiore. Caratteristiche
  • Gamma di frequenza: 20 hertz - 3,6 gigahertz, 8GHz, 26,5GHz e 40 gigahertz
  • Gamma dinamica di un analizzatore di spettro di qualità superiore
  • TOI + 25 dBm, tipo.
  • 1 dBm di compressione +13 di dB, tipo.
  • 84 dB ACLR/3GPP con la correzione di rumore
  • Larghezza di banda di demodulazione di 28 megahertz (120 megahertz facoltativi)
  • 16 Msample memoria di Q ed io
  • Firmware di applicazione per la misura digitale di demodulazione
  • Bluetooth
  • GSM/EDGE
  • 3 GPP WCDMA, HSDPA, TD-SCDMA
  • CDMA2000, 1xEV-DV, 1xEV-DO
  • WLAN 802.11a/b/g/j
  • WiMax IEEE 802.16-2004,802.16e
  • Segnale per tutti gli usi di vettore

Lista delle opzioni
B10 Controllo esterno del generatore per FSP, FSU, FSG, FSQ, ESU, ESCI, ESPI e per la modifica di
B100 Estensione di memoria di I/Q 235 Msamples fino a 705 allungabili Msamples (non retrofittable, esclude FSP-B10)
B102 L'estensione di memoria di I/Q estende FSQ-B100 fino 705 Msamples (FSQ-B100 ha richiesto)
B12 Attenuatore dell'uscita per l'inseguimento del generatore per FSU, FSQ
B17 Interfaccia di banda di base di Digital non retrofittable
B18 Disco rigido smontabile (non retrofittable)
B19 Secondo disco rigido per FSQ-B18 (per FSQ-B18, variante 1303.0400.03)
B25 Attenuatore elettronico 0 a 30 dB, dB del preamplificatore 20, 10MHz - 3,6 gigahertz per FSU, FSQ
B28 Porto di innesco per FSP, FSQ, FSU; per l'indicazione degli stati di innesco
B33 Le porte USB disattivate esclude FS-K9
B4 OCXO 10 megahertz invecchiare/anno: 0.35*10E-7 per FSU, FSQ, FSMR
B71 La banda base analogica introduce la larghezza di banda di informazioni dell'impedenza dell'input di 50 Ohm/1M Ohm 36 megahertz
B72 Estensione di larghezza di banda per larghezza di banda di quoziente d'intelligenza di Vectorsignalanalysis e di Quoziente d'intelligenza-demodulazione 120MHz.
B9 Seguendo generatore per FSU e FSQ, 100 chilocicli - 3,6 gigahertz
C3 Tre anni di copertura di calibratura del deposito basata sul R&S hanno raccomandato l'intervallo di calibratura - comprende i dati di prova. La prima calibratura è inclusa con la consegna del prodotto con 2 calibrature supplementari del deposito.
C5 Cinque anni di copertura di calibratura basati sul R&S hanno raccomandato l'intervallo di calibratura - comprende i dati di prova. La prima calibratura è inclusa con la consegna del prodotto con 4 calibrature supplementari del deposito.
DCV-2 Documentazione dei valori di calibratura
DCV-ZP Stampato di DCV (supplementare, congiuntamente ad DCV-opzione sola)
DKD Calibratura di FSQ3 DKD (ISO17025) compreso la calibratura di iso 9000 (ordine soltanto con il dispositivo)
EX-IQ-BOX Modulo dell'adattatore dell'ingresso/uscita di Digital per AFQ, AMU, FMU, FSG, FSQ, SMJ, SMU (AFQ-B18, AMU-B17, AMU-B18, FSQ-B17,
FS-B33 La memoria di massa di USB scrivere la protezione, disattiva la scrittura ai memory stick di USB (soli franco fabbrica)
FS-K10 Misura Appl di evoluzione di GSM/EDGE/EDGE (per FSG/FSQ/FSU)
FS-K110 Analisi di TETRA segnali di II/TEDS (per FSQ, FSU con opzione FSU-B73)
FS-K15 Misure di VOR/ILS per FSMR
FS-K30 Firmware di applicazione per le misure della figura e di guadagno di rumore per FSMR, FSP, FSQ, FSU
FS-K40 Firmware di applicazione per le misure del rumore di fase per FSMR, FSP, FSQ, FSU
FS-K5 Prove dei firmware GSM/EDGE di applicazione per FSP, FSU, FSQ
FS-K5U Aggiornamento di FS-K5 a FS-K10, misura Appl di evoluzione di GSM/EDGE/EDGE (per FSG, FSQ, FSU)
FS-K7 Il demodulatore di FM, permette la misura dei parametri specifici di FM (per FMU, FSP, FSU)
FS-K72 Prova del trasmettitore dei firmware 3GPP-FDD BTS di applicazione per FSMR, FSP, FSU, FSQ
FS-K73 Prova del trasmettitore dei firmware 3GPP-FDD UE di applicazione per FSMR, FSP, FSU, FSQ
FS-K73+ Prova del trasmettitore di 3GPP HSPA+ UE, firmware di applicazione (per FSMR, FSP, FSQ, FSU, FSUP,
FS-K74 Firmware di applicazione di prova della stazione base di 3GPP HSDPA per FSMR, FSU, FSP, FSQ
FS-K74+ Più di 3GPP HSPA, prova della stazione base. Firmware di applicazione (per FSP, FSQ, FSU, FSG;
FS-K76 Prova della stazione base di 3GPP TD-SCDMA; firmware di applicazione per FSMR, FSP, FSQ, FSU
FS-K77 Prova mobile della stazione di 3GPP TD-SCDMA; firmware di applicazione per FSMR, FSP, FSQ, FSU
FS-K8 Firmware di applicazione per la misura di Bluetooth su FSP, su FSU e su FSQ
FS-K82 Firmware di applicazione di prova della stazione base di CDMA2000/1xEV-DV per FSMR, FSP, FSU, FSQ
FS-K83 Firmware mobili di applicazione della stazione di CDMA2000/1xEV-DV per FSMR, FSP, FSQ, FSU
FS-K84 firmware di applicazione di prova della stazione base 1xEV-DO per FSMR, FSU, FSP, FSQ
FS-K85 firmware mobili di applicazione di prova della stazione 1xEV-DO per FSMR, FSP, FSQ, FSU
FS-K9 Le misure con i sensori NRPZ11/Z21/Z22/Z23/Z24/Z51/Z55/Z91 di potere di NRP richiede NRP-Z3 o NRP-Z4
FSP-B10 Controllo esterno del generatore per FSP, FSU, FSG, FSQ, ESU, ESCI, ESPI e per la modifica di
FSP-B28 Porto di innesco per FSP, FSQ, FSU; per l'indicazione degli stati di innesco
FSU-B12 Attenuatore dell'uscita per l'inseguimento del generatore per FSU, FSQ
FSU-B25 Attenuatore elettronico 0 a 30 dB, dB del preamplificatore 20, 10MHz - 3,6 gigahertz per FSU, FSQ
FSU-B4 OCXO 10 megahertz invecchiare/anno: 0.35*10E-7 per FSU, FSQ, FSMR
FSU-B5 Uscita per il segnale di riferimento basso di rumore 640MHz di fase per FSU3, FSU8, FSQ3 und FSQ8
FSU-B88 Opzione di hardware di rf 1 FSU8/FSQ8
FSU-B9 Seguendo generatore per FSU e FSQ, 100 chilocicli - 3,6 gigahertz
K100 Tratta in discesa di EUTRA/LTE, firmware di applicazione
K101 Tratta in salita di EUTRA/LTE, firmware di applicazione
K102 Tratta in discesa di EUTRA/LTE, MIMO. Software del PC per FSG e FSQ (FSQ-K100 ha richiesto)
K104 Analisi dei segnali della tratta in discesa di EUTRA/LTE TDD (per FSG, FSQ)
K105 Analisi dei segnali di tratta in salita di EUTRA/LTE TDD (per FSG, FSQ)
K30 Firmware di applicazione per le misure della figura e di guadagno di rumore per FSMR, FSP, FSQ, FSU
K4 MISURA DEL RUMORE S/W DI FASE
K40 Firmware di applicazione per le misure del rumore di fase per FSMR, FSP, FSQ, FSU
K5 Prove dei firmware GSM/EDGE di applicazione per FSP, FSU, FSQ
K7 Il demodulatore di FM, permette la misura dei parametri specifici di FM (per FMU, FSP, FSU)
K70 Analisi del segnale di vettore per FSQ; 28 megahertz demodulatore-BW FSK, MSK, PSK,
K72 Prova del trasmettitore dei firmware 3GPP-FDD BTS di applicazione per FSMR, FSP, FSU, FSQ
K73 Prova del trasmettitore dei firmware 3GPP-FDD UE di applicazione per FSMR, FSP, FSU, FSQ
K74 Firmware di applicazione di prova della stazione base di 3GPP HSDPA per FSMR, FSU, FSP, FSQ
K76 Prova della stazione base di 3GPP TD-SCDMA; firmware di applicazione per FSMR, FSP, FSQ, FSU
K77 Prova mobile della stazione di 3GPP TD-SCDMA; firmware di applicazione per FSMR, FSP, FSQ, FSU
K8 Firmware di applicazione per la misura di Bluetooth su FSP, su FSU e su FSQ
K82 Firmware di applicazione di prova della stazione base di CDMA2000/1xEV-DV per FSMR, FSP, FSU, FSQ
K83 Firmware mobili di applicazione della stazione di CDMA2000/1xEV-DV per FSMR, FSP, FSQ, FSU
K84 firmware di applicazione di prova della stazione base 1xEV-DO per FSMR, FSU, FSP, FSQ
K85 firmware mobili di applicazione di prova della stazione 1xEV-DO per FSMR, FSP, FSQ, FSU
K9 Le misure con i sensori NRP-Z11/Z21/Z22/Z23/Z24/Z51/Z55/Z91 di potere di NRP richiede NRP-Z3 o NRP-Z4
K90 Prove di WLAN 802.11A TX dei firmware di applicazione (EMV, planarità, maschera) per FSQ
K90U L'aggiornamento da FSQ-K90 a FSQ-K91, 802.11A, B, G, prove di J TX richiede la memoria di MB 512
K91 Il firmware WLAN 802.11A, la B, il G, prove dell'applicazione di J TX richiede la memoria di MB 512
K91N Aggiornamento di FSQ-K91 a 802.11n
K92 Misure di WIMAX dei firmware di applicazione (802.16-2004) TX
K92U Aggiornamento di FSQ-K92 a FSQ-K93
K93 Firmware di applicazione per WIMAX IEEE 802.16e, WIBRO
K94 Firmware di applicazione per WIMAX IEEE 802.16e-2005 MIMO
K96 Demodulatore generico di misura di OFDM. Supporti di dati selezionabili e del pilota e tipo di modulazione
Q3-DKD Calibratura/dati di iso 9000
R3 RIPARI IL SERVIZIO 3 ANNI
R5 Cinque anni di copertura di riparazione del deposito, compreso ricalibratura se necessario per completare la riparazione. Il primo anno di copertura della riparazione è fornito dalla garanzia di 12 mesi del nuovo prodotto.
U3 Estensione di aggiornamento e di memoria 1.5GB del bordo di CPU per FSQ senza azionamento istantaneo FSQ-B18
Z2 Tastiera compatta con la sfera rotante
Z4 Blocchetto di CC 10 chilocicli - un connettore di 18 gigahertz N 50 ohm, 50 VCC
Z5 adattatore del porto della prova da 2,4 millimetri
ZZA-411 19" adattatore, 4 HU, 1/1 per i gabinetti BW2000



Specifiche & attributi (analizzatori di spettro)
Fattore forma
Benchtop
Plugin (/EX-IQ-BOX)
Software applicativo
Bluetooth (/K8)
CDMA2000 (/K82)
CDMAONE (/K82)
GSM con il bordo (/K5)
HSDPA (/K74)
MIMO (802.11n) (/K102 /K91N /K94)
Figura di rumore (/K30)
Rumore di fase (/K4)
TD-SCDMA (/K77)
Livello acustico medio
dBm 25
Frequenza
10 megahertz (/B4)
28 megahertz (/K70)
36 megahertz (/B71)
120 megahertz (/B72)
640 megahertz (/FSU-B5)
20 hertz - 3,6 gigahertz
10 megahertz - 3,6 gigahertz (/B25)

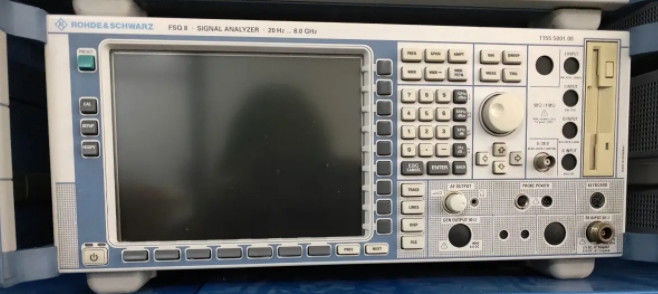

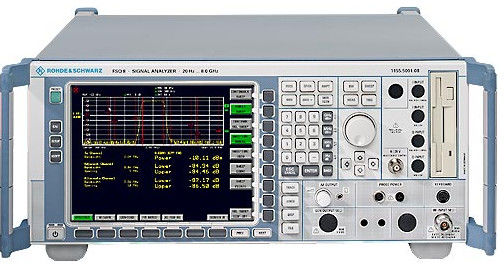

Analizzatore Rohde durevole e Schwarz FSQ3 del segnale dello Spectroradiometer rf 0Analizzatore Rohde durevole e Schwarz FSQ3 del segnale dello Spectroradiometer rf 1
