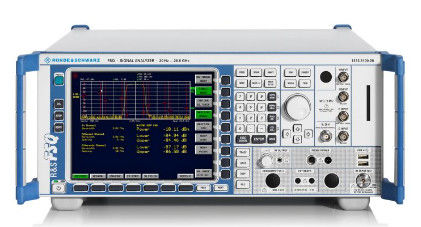

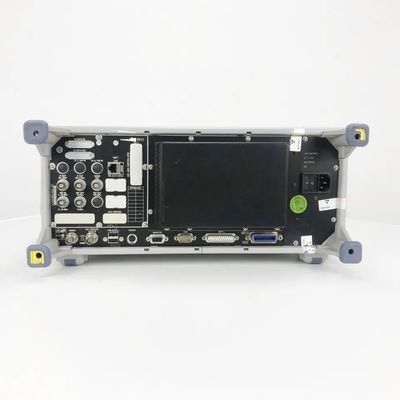

Descrizione analizzatore del segnale di Schwarz e di Rohde FSQ40

Caratteristiche supplementari:

• Larghezza di banda di analisi del segnale da 28 megahertz
• Rumore di fase: tipo. – 133 dBc (1 hertz) al contrappeso del trasportatore da 10 chilocicli, frequenza portante 500 megahertz
• Distorsione: 1 hertz
• Frequenza di riferimento: invecchiare: 1 x 10-7/year, con opzione R&S®FSU-B4: 2 x 10-8
• DANL con il preamplificatore SU (R&S®FSU-B25), 1 gigahertz, 1 hertz RBW: – dBm 162
• Livello acustico medio visualizzato con il preamplificatore SU (R&S®FSU-B24), 26 gigahertz, 10 hertz RBW: tipo. – dBm 166
• Rivelatori della traccia: Max Peak, Min Peak, picco automatico, campione, RMS, picco medio e quasi
• Incertezza di misura totale, f < 3="">
• Linearità dell'esposizione: 0,1 dB (0 dB – al dB 70)
• Interfaccia: GPIB o interfaccia LAN
• Frequenza di campionamento: programmabile: 10 chilocicli - 81,6 megahertz ai punti di 0,1 hertz
• Risoluzione dell'ADC: bit 14
• Memoria di I/Q: 16 Msample ogni per i dati di Q e di I
• Impedenza: 50 Ω
• Connettore: femmina di millimetro (K)/N dell'adattatore 2,92 del testport
• Campo di regolazione dell'attenuatore: 0 dB al dB 75, a 5 punti di dB
• Esposizione: schermo a colori di 21 cm LC TFT (8,4")
• Risoluzione: 800 pixel del × 600 (risoluzione di SVGA)
• Incidenza guasti del pixel: < 1="">
• Memoria di massa: disco rigido, disco di USB Flash (non ha fornito)
• Archiviazione di dati: > 500 regolazioni e tracce dello strumento
• Rifornimento di CA: 100 V - 240 V, 3,1 A a 1,3 A; 50 hertz - 400 hertz, classe di protezione I al VDE 411
• Consumo di energia: tipo. 150 VA
• Sicurezza: in conformità con en 61010-1, IEC 61010-1, UL 61010-1, CAN/CSA-C22.2 no. 61010-1-4
• Voto di prova: VDE, GS, CSA, CSA-NRTL

VSWR:

• Il dB del ≥ 10 di attenuazione di rf, CC coppia la f < 3="">
• FSQ8: 3,6 gigahertz del ≤ f < 8="" GHz="">
• FSQ26, FSQ40: 3,6 gigahertz del ≤ f < 18="" GHz="">
• Attenuazione di rf < 10="" dB="" or="" AC="" coupled="" 1="">

Tempo di spazzata:

• Portata >10 hertz: spettrografia di massa 2,5 - 16 000 s
• Portata 0 hertz (portata zero): μs 1 - 16 000 s
• RBW: 10 hertz - 50 megahertz, filtro da FFT: 1 hertz - 30 chilocicli, filtro da canale, larghezza di banda di EMI
• VBW: 1 hertz - 30 megahertz
• Gamma dell'esposizione: DANL a dBm +30

DANL (1 hertz RBW):

• 1 gigahertz: tipo. -158 dBm – a dBm 155
• 7 gigahertz: tipo. -154 dBm – a dBm 153
• 13 gigahertz: tipo. – dBm 151
• 26 gigahertz: tipo. -146 dBm – a dBm 147
• 40 gigahertz: tipo. – dBm 141

Caratteristiche eccezionali di rf:

• Tipo di TOI. dBm +25
• 1 dBm del punto +13 di compressione di dB
• 84 dBc ACLR/3GPP con la correzione di rumore
• – livello acustico medio visualizzato di 173 dBm (1 hertz) (DANL) con la correzione di rumore ed il preamplificatore R&S®FSU-B24
• Analisi dei segnali nella banda di base analogica e digitale
• Numerose applicazioni dei firmware che estendono le capacità di analisi del segnale
• 16 memoria di Msample I/Q, fino a 705 estensibili Msample

Caratteristiche importanti di rf:

• 84 dB ACLR per 3GPP con la correzione di rumore
• 77 dB ACLR per 3GPP i segnali più multicarrier (quattro trasportatori adiacenti)
• TOI > +20 dBm, tipo. dBm +25
• 1 dBm di compressione +13 di dB
• Tipo medio visualizzato del livello acustico (DANL). – dBm 173 facendo uso della correzione di rumore (una larghezza di banda di 1 hertz) e del preamplificatore R&S®FSU-B24
• Rumore di fase – 160 dBc (1 hertz) al contrappeso del trasportatore da 10 megahertz
• Rumore di fase – 133 dBc (1 hertz) al contrappeso del trasportatore da 10 chilocicli

Segnale ed analisi dello spettro in un singolo strumento:

• Analisi del segnale con una larghezza di banda di fino a 120 megahertz
• Segnali dalla banda di base analogica o digitale di rf,
• Fino a 705 Msample (io e Q)
• Fase/risposta in frequenza basse
• Tasso definibile dall'utente del campione
• Migliore fedeltà del segnale per analisi di modulazione
• Aspetti per l'analisi dei trasmettitori multistandard e più multicarrier

Vasta gamma delle funzioni:

• Con la sua vasta gamma delle funzioni, il R&S®FSQ è praticamente ineguagliabile sul mercato dell'analizzatore di spettro. Anche l'unità di base comprende le funzioni importanti.
• Filtri da Manica da 100 hertz a 5 megahertz
• Filtri da RRC
• Larghezza di banda di risoluzione megahertz di 50 - di 1 hertz (RBW)
• Numero dei punti/traccia di misura selezionabile fra 155 e 30 001
• analisi dello spettro Del tempo selettiva con la funzione gating
• Fino a 80 measurements/s nel modo di alimentazione manuale
• insieme SCPI-compatibile di comando del GPIB
• Insieme di comando del GPIB compatibile con l'analizzatore di spettro di HP dell'eredità e di R&S®FSE/R&S®FSIQ
• Misura veloce ACP nel dominio di tempo
• Analisi di segnale statistica con la funzione di CCDF
• Rivelatore di RMS
• Fattore del trasduttore per la correzione delle risposte in frequenza del cavo o dell'antenna
• Funzione di misura di distorsione armonica
• Misure spurie dell'emissione con fino a 100 001 punto, in fino a 20 segmenti
• Riferimento esterno da 1 megahertz a 20 megahertz ai punti di 1 hertz
• Interfaccia LAN 100BaseT (1 Gbit)
• 16 Msample memoria di Q ed io

Tecnologie di sostegno:

• WLAN 802.11a/b/g/j/p/n/ac
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS//EDGE Evolution/VAMOS
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• GSM-R
• TETRA
• cdmaOne
• DECT
• WiMax IEEE 802.16e-2005 ed IEEE 802.16-2004
• WLAN IEEE 802,11 a/b/g/j/p
• Bluetooth® (tasso di base)
• ZigBee™ IEEE 802.15.4
• RFID
• WRAN IEEE 802,22
• WWAN IEEE 802,20
• DVB-H
• ISDB-T 1 Seg
• CMMB
• DVB-T
• DVB-T2
• ISDB-T
• SONO
• FM
• DVB-S
