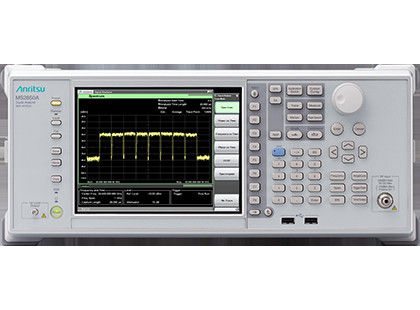

Descrizione dell'analizzatore di segnale MS2850A

L'analizzatore di segnali MS2850A è un analizzatore di spettro/analizzatore di segnali con una larghezza di banda massima di analisi di 1 GHz e un intervallo di frequenza da 9 kHz a 32 GHz o 44,5 GHz.Dispone di una larghezza di banda di analisi che supporta le misurazioni di comunicazioni a banda larga, quali le comunicazioni mobili 5G e le apparecchiature satellitari di radiodiffusione, che forniscono una copertura all-in-one dalle bande sotto-6 GHz alle bande 28 GHz/39 GHz.Questo analizzatore di segnali da banco aiuta a ridurre i costi di sviluppo e produzione per le attrezzature di comunicazione migliorando l'efficienza.

La funzione di analisi del segnale può catturare fino a 24 secondi (a 100 MHz) utilizzando la grande memoria da 32 GB.I dati di segnale digitalizzati possono essere analizzati con strumenti EDA generali per una R & S efficiente in standard di prossima generazione prima del rilascio di nuovi standardInoltre, l'aggiunta dell'opzione PCIe/ISB3.0 per il trasferimento ad alta velocità di grandi quantità di dati acquisiti contribuisce ad una ricerca e sviluppo efficienti riducendo i tempi di trasferimento dei dati.

Larghezza di banda di analisi di 1 GHz
La larghezza di banda di analisi di 1 GHz supporta bande più ampie per i sistemi di comunicazione a microonde e a onde millimetriche, come i satelliti mobili e di trasmissione 5G.

La funzione di analizzatore del segnale che utilizza l'analisi FFT (Fast Fourier transform) supporta visualizzazioni dello spettro, visualizzazioni di spettrogrammi e applicazioni in cui la frequenza e la fase cambiano con il tempo trascorso.Inoltre, le bande di frequenza necessarie per le misurazioni 5G sono coperte e la valutazione all-in-one dei segnali multicarrier è supportata dal software di misurazione 5G.

Larghezza di banda di analisi:
255 MHz (standard)
510 MHz (opzionale), 1 GHz (opzionale)

Spettro di otto portatori di larghezza di banda a 100 MHz a frequenza centrale di 29 GHz

Ottima prestazione di pianura

Le prestazioni dell'ampiezza e della piattezza di fase*1con una larghezza di banda di analisi di 1 GHz superiore a quella di altri analizzatori di segnali*2. Con queste prestazioni, l'MS2850A supporta misure di amplitudine e di fase ad alta precisione per ciascun vettore nei sistemi di comunicazione a banda larga, come il 5G mobile,svolgere un ruolo chiave nel miglioramento della qualità delle apparecchiature di radiocomunicazione.

Frequenza centrale: 28 GHz, a frequenza centrale ± 500 MHz
Caratteristiche di frequenza in banda: ±1,2 dB (nom.)
Linearità di fase in banda: 5 gradi p-p (nom.)

*1: Indicato come caratteristiche di frequenza in banda e linearità di fase in banda nelle specifiche Anritsu
*2: Anritsu test a maggio 2017

Ampia gamma dinamica
ADC elevato*3Livello di taglio
Ampio intervallo dinamico di misurazione diverso da DANL*4

L'MS2850A ha un elevato livello di taglio ADC su una larghezza di banda di analisi di 1 GHz. Questa prestazione può essere utilizzata per ottenere una differenza più ampia dal DANL,che aumenta quando viene inserito il livello di ingresso effettivo del segnale e quando viene inserito un segnale a banda larga quando si utilizza un attenuatoreQuesta ampia gamma dinamica di prestazioni aiuta a ottenere valori EVM più precisi nella misurazione dei segnali 5G.l'intervallo dinamico misurato alla differenza tra il livello di taglio ADC e il DANL è migliore di 140 dB (ref.).

Frequenza centrale: 28 GHz
Livello di taglio ADC: 0 dBm*5(CW)
DANL: -142 dBm/Hz*5
Distanza dinamica: 142 dB (ref.)

*3: Convertisore analogico a digitale
*4: Livello di rumore medio visualizzato
*5: mis. significa valore misurato in fase di progettazione ma non garantito

SFDR elevato (spurious free dynamic range)
-70 dBc a 1 GHz larghezza di banda di analisi

L'MS2850A sopprime la generazione spuria dovuta all'ADC sulla larghezza di banda di analisi di 1 GHz, garantendo un ampio intervallo dinamico di misurazione nell'analisi del segnale a banda larga.

SFDR
800 MHz ≤ Frequenza < 4,2 GHz: -60 dBc (nom.)
4.2 GHz ≤ Frequenza ≤ 44,5 GHz: -70 dBc (nom.)

Caratteristiche dell'analizzatore di segnale MS2850A

Per i sistemi di comunicazione a banda larga e multicarrier di nuova generazione, quali i satelliti mobili e di trasmissione 5G

• Il software di misurazione 5G integrato supporta lo sviluppo e la produzione efficienti
  • Copertura 5G NR/V5G (sub-6 GHz/mmWave) all-in-one
  • Alte prestazioni dell'EVM a causa di un ampio intervallo dinamico (EVM: < 1%)
  • Ottimizzazione del raggio dinamico con un pulsante nella misurazione EVM
  • Analisi di lotti multicarrieri (tutto in una volta)
  • Misurazione dell'ampiezza/fase/differenza di tempo per ciascun vettore
• Larghezza di banda massima di analisi: 1 GHz
• Performance eccellenti in termini di ampiezza e piattezza di fase
• Misurazione di ampia gamma dinamica: > 140 dB
• Cattura a lungo termine utilizzando una grande memoria
• con connettore PCIe/USB3.0
  • Trasferimento di dati acquisiti su PC esterno a velocità superiore a 1000BASE-T

Funzioni dell'analizzatore di segnale MS2850A

• Intervallo di frequenza: da 9 kHz a 32 GHz/44,5 GHz
• Larghezza di banda di analisi: 255 MHz (standard), 510 MHz (opzionale), 1 GHz (opzionale)
• Funzioni standard installate: analizzatore di spettro, analizzatore di segnale (funzione di analisi FFT), bypass del preselettore a microonde, connessione del sensore di potenza USB
• Opzioni: preamplificatore, bassa distorsione armonica secondaria, funzione di riduzione del livello di rumore (NFR), interfaccia esterna per il trasferimento di dati ad alta velocità PCIe/USB3.0
• Applicazioni di misurazione (opzioni): software di misurazione FDD/TDD 5G, software di misurazione FDD/TDD LTE-Advanced, funzione di misurazione del rumore di fase, funzione di misurazione del rumore, ecc.
