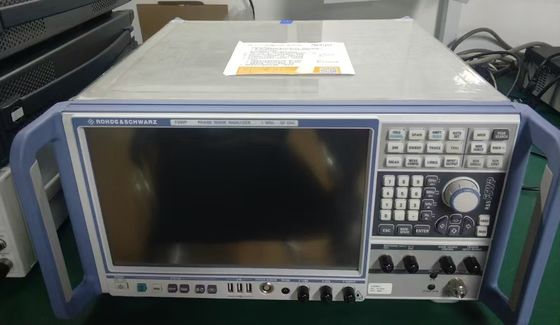

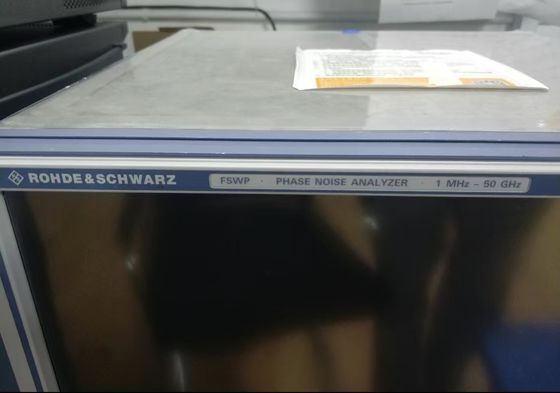

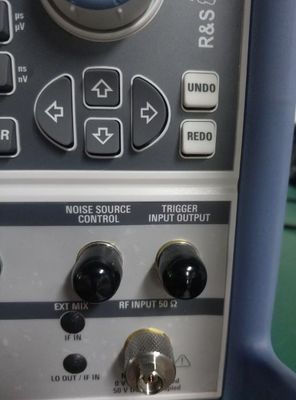

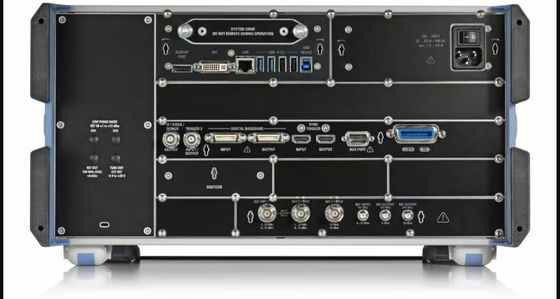

Rohde e Schwarz FSWP50 Analisatore di rumore di fase da 1 MHz a 50 GHz Provato in condizioni di lavoro

Descrizione dell'analizzatore di rumore di fase FSWP50

L'analizzatore di rumore di fase R&S®FSWP e il tester VCO sono molto sensibili grazie a fonti interne con rumore estremamente basso e a correlazione incrociata.È in grado di misurare il rumore di fase e il rumore di ampiezza in pochi secondi su fonti altamente stabili come quelle nelle applicazioni radar- opzioni aggiuntive quali misurazioni del segnale pulsato,la caratterizzazione del rumore residuo di fase (compreso quello pulsato) e l'analisi integrata del segnale di fascia alta e dello spettro rendono il R&S®FSWP uno strumento di prova unico.

Grazie all'elaborazione del segnale completamente digitale, il FSWP R&S esegue misure complesse premendo un pulsante e dispone di un funzionamento touchscreen intuitivo.Può misurare in modo rapido e semplice il rumore di fase delle fonti pulsate e il rumore residuo di fase in condizioni pulsateIl FSWP R&S è quindi ideale sia per applicazioni aerospaziali che per quelle della difesa e dell'automotive, ad esempio per i produttori di componenti radar e sintetizzatori.il FSWP R&S è anche ideale per misurare i VCO, nella ricerca e nello sviluppo e, grazie alla sua elevata velocità di misurazione, anche nella produzione.

Modelli disponibili:

R&S FSWP8

R&S FSWP26

R&S FSWP50

Fatti fondamentali
■ Analisatore di segnale e spettro di fascia avanzata e misuratore di rumore di fase in una sola scatola
■ Correlazione incrociata per la misurazione parallela di rumore di grande ampiezza e di fase, anche su segnali pulsati, con sensibilità molto elevata
■ gamma di frequenze da 1 MHz a 50 GHz, 325 GHz con miscelatori esterni
■ Sorgente interna per la misurazione del rumore residuo di fase sui segnali pulsati
■ Registratore SCPI per semplificare la generazione di codici

Caratteristiche chiave

■ Ampia gamma dinamica grazie a un basso livello di rumore di ¢156 dBm (1 Hz) (senza cancellazione del rumore e preamplificatore) e ad un elevato TOI di 25 dBm,< 0,3 dB fino a 8 GHz ¢ Rumore di fase di ¢140 dBc (1 Hz) a 1 GHz (100 kHz offset) ¢ Larghezza di banda di analisi del segnale 320 MHz ¢ Applicazioni di misurazione interna facoltative per

■ Misurazioni dell'impulso (R&S®FSWP-K6)

■ Analisi del segnale vettoriale, per l'analisi di singoli portatori modulati digitalmente (R&S®FSWP-K70)

■ Analisi della modulazione di singoli portatori con modulazione analogica (AM, FM, φM) (R&S®FSWP-K7)

■ Misurazione del numero di rumori (R&S®FSWP-K30)

Specifiche per la sorgente DC interna Tensione di alimentazione da 0 V a 16 V Max. carico corrente 2000 mA Tensione di sintonizzazione 10 V a + 28 V Max. carico corrente 20 mA Caratterizzazione completa VCO Premendo un pulsante,il R&S®FSWP misura tutti i parametri necessari per caratterizzare un VCO:

■ Frequenza contro tensione

■ Pendiente di regolazione rispetto alla tensione

■ Potenza di uscita contro tensione

■ Drenaggio di corrente contro tensione

L'analizzatore di rumore di fase R&S®FSWP e il tester VCO sono la soluzione di prova ottimale per le applicazioni radar e per lo sviluppo e la produzione di sintetizzatori, OCXO, DRO e VCO.Può essere facilmente configurato per soddisfare l'applicazione richiestaL'oscillatore locale interno a basso rumore dello strumento consente di misurare la maggior parte dei sintetizzatori e degli oscillatori disponibili in commercio senza opzioni aggiuntive.Per applicazioni di fascia alta, il R&S®FSWP può essere dotato di un secondo percorso di ricezione, che consente la correlazione incrociata e, a seconda del numero di correlazioni utilizzate, aumenta la sensibilità ¢ fino a 25 dB.Le eccellenti fonti interne dell'analizzatore e l'architettura in gran parte digitale lo rendono più veloce dei sistemi di prova che digitalizzano il segnale dopo il rilevatore di faseInoltre, il R&S®FSWP misura il rumore di fase delle fonti pulsate e il rumore residuo di fase dei singoli componenti (anche pulsati) premendo un pulsante.Può utilizzare sia il sorgente interno che quello esterno se gli utenti possiedono.g. un oscillatore molto adatto, che in precedenza era possibile solo con sistemi costosi e complessi che utilizzavano fonti esterne, splitter e cambi di fase.E' anche un analizzatore di segnale e spettro completo.Un analizzatore di spettro aiuta gli utenti a determinare, ad esempio, se il segnale desiderato è disponibile..Uno sguardo allo spettro e poi con le misurazioni del rumore di fase - nessun problema.
