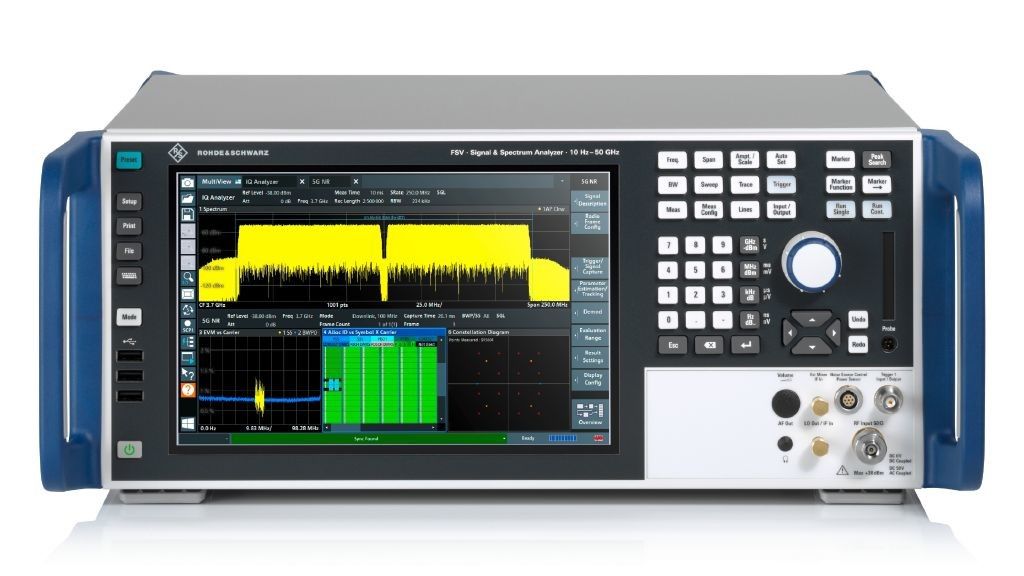

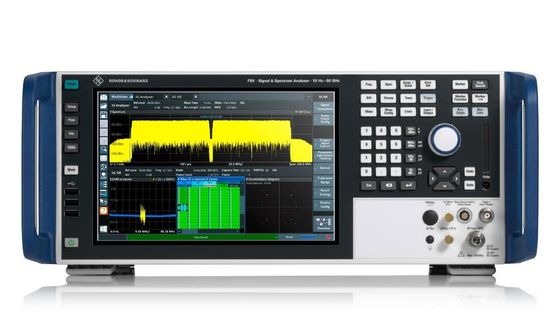

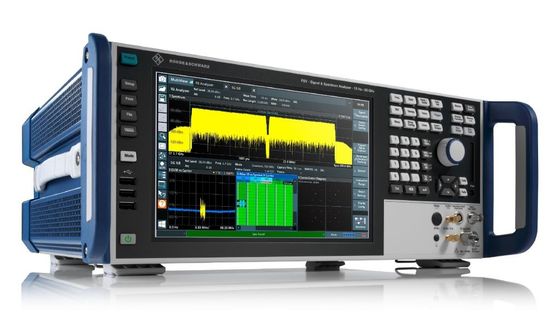

Descrizione diFSV3050 Analisatore di spettro e segnale

L'analizzatore di segnale e spettro R&S®FSV3000 esegue le misurazioni premendo un pulsante,utilizza azioni basate su eventi per la cattura e semplifica la programmazione di script con un registratore SCPI per impostazioni rapide di misurazioni complesseLe velocità di misura veloci per un elevato throughput nelle applicazioni di produzione sono un altro grande vantaggio.

Fatti chiave di FSV3050

• Intervallo di frequenza: da 10 Hz a 50 GHz
• larghezza di banda di analisi fino a 200 MHz
• Interfaccia grafica con multi-touch, registratore SCPI e azioni basate su eventi
• Noise di fase SSB a 10 kHz di spostamento (1 GHz):

I dati relativi al prodotto si applicano alle seguenti condizioni:

• Tre ore di conservazione a temperatura ambiente seguite da 30 minuti di riscaldamento

• soddisfazione delle condizioni ambientali specifiche

• Intervallo di taratura raccomandato

• Tutte le regolazioni automatiche interne eseguite, se del caso

Le misurazioni RF di base richiedono in genere la frequenza centrale, l'intervallo, il livello e probabilmente la larghezza di banda di risoluzione da configurare.Trovare le impostazioni ideali può essere difficile quando si misura un segnale sconosciuto. Il R&S® FSV3000 dispone di un display multitouch e di una struttura di menu intuitiva per una eccezionale facilità di utilizzo.Una manovra con un dito sullo schermo regola la frequenza centrale o il livello di riferimento. Gesti a due dita regolano l'intervallo o la gamma di livelli visualizzati. Le impostazioni giuste vengono eseguite in pochissimo tempo. Varie misure possono essere visualizzate simultaneamente in finestre separate sul grande 10.schermo da 1". Questo facilita notevolmente l'interpretazione dei risultati. La funzione MultiView visualizza tutte le misurazioni attive su uno schermo. Con la funzione sequencer, tutti i canali vengono misurati consecutivamente,uno dopo l' altroL'utente riceve risultati costantemente aggiornati e non è necessario effettuare aggiustamenti di parametri che richiedono molto tempo.

Il registratore SCPI incorporato R&S®FSV3000 accelera la programmazione di script di controllo eseguibili.Tutto l'input manuale dell'utente viene tradotto in comandi SCPI che possono essere esportati come SCPI semplice o nella sintassi di linguaggi di programmazione e strumenti comuni come C ++, Python e MATLAB®. Se è richiesto l'adattamento manuale del codice, l'aiuto online sensibile al contesto fornisce informazioni complete, inclusi comandi e parametri SCPI.

Opzioni di FSV3050:
