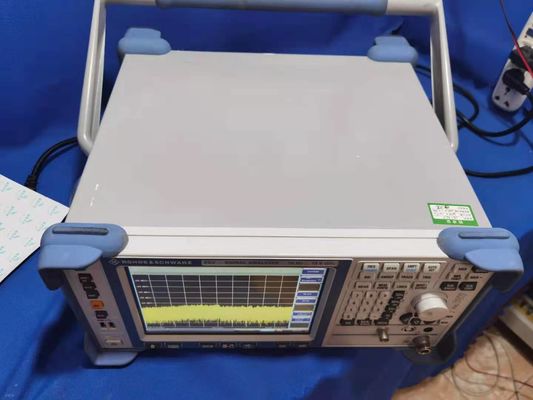

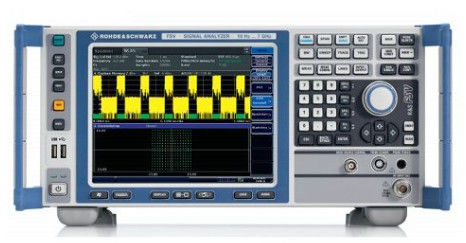

Descrizione dell'analizzatore di spettro FSV7 e del segnale

Caratteristiche supplementari:

• Gamma di frequenza: 10 gigahertz Hz-7
• Larghezza di banda di analisi del segnale da fino a 160 megahertz
• L'operazione conveniente e intuitiva con lo schermo attivabile al tatto ha basato l'interfaccia utente 5 gigahertz
• 0,4 incertezze di misura del livello di dB fino a 7 gigahertz
• – rumore di fase di 110 dBc (1 hertz) al contrappeso di frequenza di 10 chilocicli
• un'intercettazione di terz'ordine di +15 dBm (TOI)
• Livello acustico medio visualizzato (DANL) in una larghezza di banda di 1 hertz: – dBm 155 a 1 gigahertz, – dBm 147 a 30 gigahertz; con il preamplificatore di R&S FSV-B24: – dBm 162 a 30 gigahertz
• Domande per tutti gli usi di misura di rumore di fase, figura di rumore, analisi del segnale di vettore, demodulazione analogica, sistemi diagnostici di EMI
• Domande senza fili di misura di LTE (LTE Advanced compreso), WLAN (CA di IEEE compreso 802,11), WCDMA/HSPA+, TD-SCDMA, GSM/EDGE, CDMA2000®/1xEV-DO, Bluetooth®
• Gamma di frequenza fino a 500 gigahertz con i miscelatori delle armoniche
• Tenendo i dati di prova confidenziali con lo stato solido o i drive del hard disk smontabili

Tecnologie di sostegno:

• WLAN 802.11a/b/g/j/p/n/AC
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS/EDGE/EDGE Evolution/VAMOS
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• SONO
• FM
• PM

Il R&S FSV7 è un analizzatore di spettro versatile e del segnale per gli utenti che lavorano nello sviluppo, nella produzione, nell'installazione e nell'assistenza dei sistemi di rf. Il R&S FSV7 è lo strumento ideale per tutte le mansioni per tutti gli usi di misura – sul banco, nella produzione e nel campo. Fornisce l'analisi digitale di modulazione per le ultime norme cellulari e senza fili la larghezza di banda dell'analisi di fino a 160 megahertz per le misure sulle componenti, sui chipset e sulle stazioni base.

Le mansioni tipiche di misura comprendono le misure standard-compiacenti della maschera dell'emissione di spettro come pure le misure a canale adiacente spurie e dell'emissione di perdita di rapporto (ACLR). Le domande di misura di sistemi diagnostici di EMI, rumore di fase, figura di rumore, demodulazione analogica ed analisi del segnale di vettore completano l'immagine delle funzioni offerte dal R&S versatile FSV.

Lista delle opzioni
