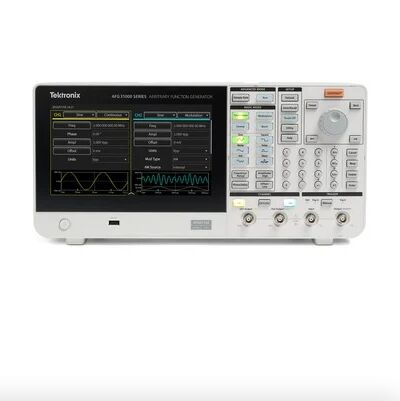

Generatori di funzioni arbitrarie Tektronix AFG31000 Serie usati

• Modelli a 1 o 2 canali
• Gamma di ampiezza di uscita 1 mVP-P a 10`VP-P in carichi da 50`Ω
• Modalità base (AFG):
  • Forme d'onda sinusoidali da 25 MHz, 50 MHz, 100 MHz, 150 MHz o 250 MHz
  • Frequenze di campionamento di 250 MSa/s, 1 GSa/s o 2 GSa/s
  • Risoluzione verticale a 14 bit
  • Le forme d'onda integrate includono seno, quadrato, rampa, impulso, rumore e altre forme d'onda utilizzate frequentemente
  • Modalità Sweep, Burst e Modulazione (AM, FM, PM, FSK e PWM)
• Modalità avanzata (Sequenza):
  • Modalità continua (modalità Sequenza, Triggered e Gated opzionali)
  • Memoria di forma d'onda arbitraria da 16 Mpts su ciascun canale (128 Mpts opzionale)
  • Fino a 256 passaggi in modalità sequenza con eventi loop, jump e wait
  • Clock di campionamento variabile da 1 µSa/s a 2 GSa/s

• La tecnologia brevettata InstaView™ consente agli ingegneri di vedere la forma d'onda effettiva sul dispositivo in prova (DUT) in tempo reale, senza la necessità di un oscilloscopio e di una sonda, eliminando l'incertezza causata da impedenza non corrispondente
• L'opzione di sequenziamento aggiunge la possibilità di programmare forme d'onda lunghe e complesse con un massimo di 256 passaggi
• Il touchscreen capacitivo da 9 pollici funziona come uno smartphone e ha scorciatoie per le impostazioni utilizzate di frequente
• ArbBuilder integrato consente di creare e modificare forme d'onda arbitrarie sullo strumento, eliminando la necessità di connettersi a un PC
• Le uscite sono protette da sovratensione e sovracorrente per ridurre al minimo i potenziali danni allo strumento
• Applicazione Double Pulse Test integrata per generare impulsi di tensione con larghezze di impulso variabili sui DUT

• Ricerca avanzata
• Sincronizzazione di clock e sistema
• Replicazione di segnali del mondo reale
• Caratterizzazione e validazione di componenti e circuiti
• Progettazione e test di circuiti embedded
• Generazione di segnali per scopi generali
• Test a doppio impulso

Informazioni per l'ordine

Modelli

AFG31021 Generatore di funzioni arbitrarie a 1 canale da 1 μHz a 25 MHz onda sinusoidale

AFG31022 Generatore di funzioni arbitrarie a 2 canali da 1 μHz a 25 MHz onda sinusoidale

AFG31051 Generatore di funzioni arbitrarie a 1 canale da 1 μHz a 50 MHz onda sinusoidale

AFG31052 Generatore di funzioni arbitrarie a 2 canali da 1 μHz a 50 MHz onda sinusoidale

AFG31101 Generatore di funzioni arbitrarie a 1 canale da 1 μHz a 100 MHz onda sinusoidale

AFG31102 Generatore di funzioni arbitrarie a 2 canali da 1 μHz a 100 MHz onda sinusoidale

AFG31151 Generatore di funzioni arbitrarie a 1 canale da 1 μHz a 150 MHz onda sinusoidale

AFG31152 Generatore di funzioni arbitrarie a 2 canali da 1 μHz a 150 MHz onda sinusoidale

AFG31251 Generatore di funzioni arbitrarie a 1 canale da 1 μHz a 250 MHz onda sinusoidale

AFG31252 Generatore di funzioni arbitrarie a 2 canali da 1 μHz a 250 MHz onda sinusoidale

Panoramica del modello
