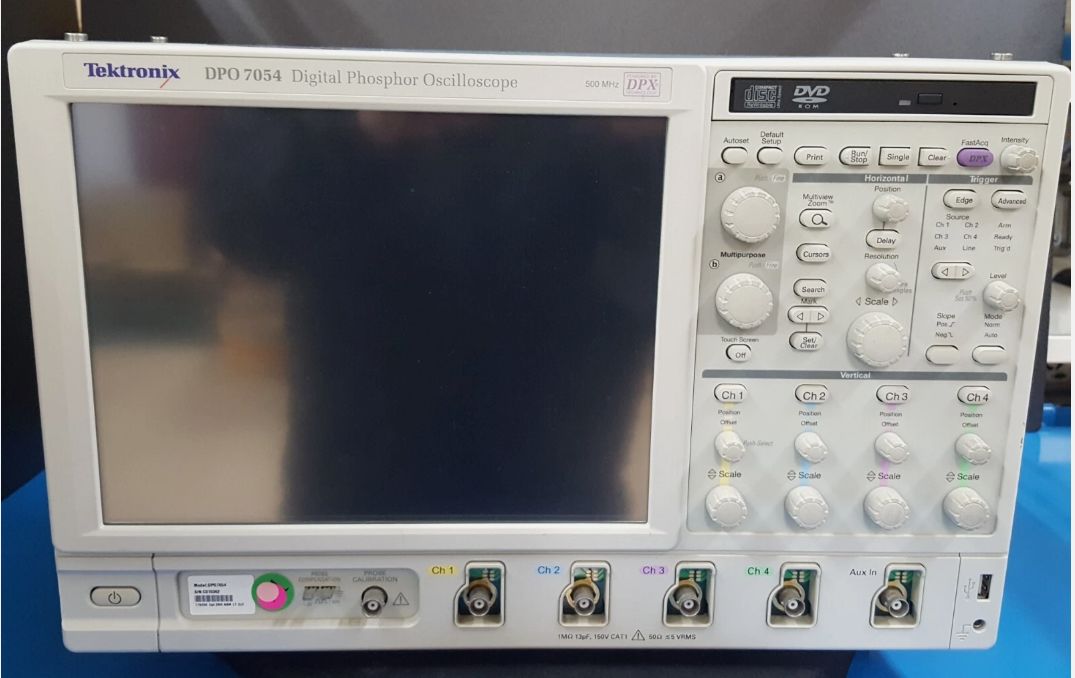

Oscilloscopo digitale a fosforo 500 MHz Tektronix DPO7054

L'oscilloscopio Tektonix DPO7054 è un oscilloscopio digitale a fosforo in tempo reale ed è la migliore soluzione del settore per i problemi di integrità del segnale che i progettisti devono affrontare per verificare,caratterizzante, debugging e test di sofisticati progetti elettronici.

L'oscilloscopio Tektronix DPO7054 presenta prestazioni eccezionali nell'acquisizione e analisi del segnale, semplicità operativa e strumenti di debug senza pari per accelerare le attività quotidiane.Ha lo schermo più grande del settore e la sua intuitiva interfaccia utente fornisce un facile accesso alla massima quantità di informazioni.

Caratteristiche e benefici del DPO7054:

• Modello di larghezza di banda 500 MHz per applicazioni seriali e digitali
• Lunghezza di registrazione fino a 500 mega campioni con funzionalità MultiView ZoomTM per una navigazione rapida
• Tasso di campionamento in tempo reale fino a 40 GS/s su un canale e fino a 10 GS/s su tutti e quattro i canali
• Ricerca e marcatura degli eventi per trovare eventi specifici in tutta la forma d'onda
• > 250.000 wfms/s Tasso massimo di cattura della forma d'onda
• Fino a 310.000 forme d'onda al secondo con modalità di acquisizione di memoria segmentata FastFrameTM
• Test delle maschere di comunicazione
• MyScope® Custom Windows e menu con clic destro del mouse per un'efficienza eccezionale
• Filtri limite di larghezza di banda selezionabili dall'utente per una migliore precisione di misurazione a bassa frequenza
• Serial Pattern Trigger NRZ a 64 bit per l'isolamento di effetti dipendenti da modelli fino a 1,25 Gb/s
• 12.1 XGA Display con touch screen
• Pinpoint® Triggering fornisce il triggering più flessibile e più performante, con oltre 1400 combinazioni per affrontare praticamente qualsiasi situazione di triggering.
• Recupero orario da flussi di dati seriali
• OpenChoice® Software con Microsoft Windows XP OS consente la rete integrata e l'analisi estesa
• Triggering e decodifica di protocolli seriali a bassa velocità (I2C, SPI, RS-232, CAN, LIN e FlexRay)
• Le soluzioni software specifiche per la tecnologia forniscono competenze di dominio integrate per MIPI® D-PHY, Ethernet, test di conformità USB 2.0, Jitter, Timing, Eye Diagram, Power, DDR Memory Bus Analysis, CAN, LIN,e FlexRay Network Design

Applicazioni del DPO7054

• Analisi dell'integrità del segnale, del jitter e del tempo

• Debugging e test di conformità dei flussi di dati seriali per gli standard industriali Telecom e Datacom

• Verifica, debug e caratterizzazione di progetti sofisticati

• Indagini sui fenomeni transitori

• Progettazione del bus seriale a bassa velocità (I2C, SPI, RS-232, CAN, LIN e FlexRay)

• Analisi spettrale

• Misurazioni e analisi della potenza
