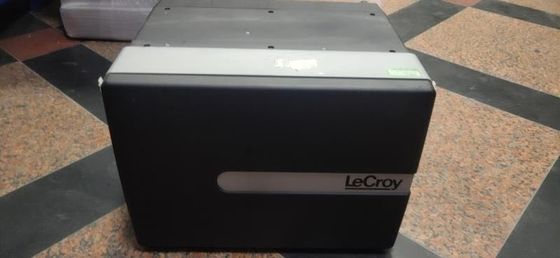

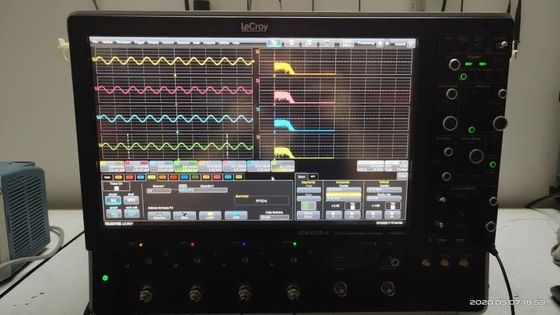

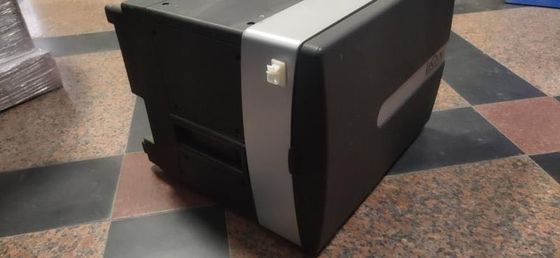

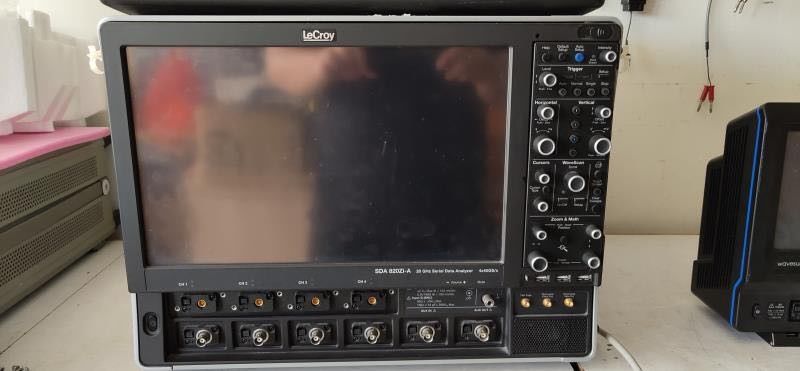

Oscilloscopio WaveMaster pratico SDA820Zi-A di LeCroy 20GHz Digital

Name: Oscilloscopio WaveMaster pratico SDA820Zi-A di LeCroy 20GHz Digital
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: SDA820Zi-A
Price: Negoziabile USD
Availability: InStock

Marchio:	LeCroy
Numero di modello:	SDA820Zi-A
MOQ:	1 insieme
prezzo:	Negoziabile
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

U.S.A.

Nome di prodotto:

Oscilloscopio

Frequenza:

20 gigahertz

canali:

4 CH

Tasso del campione:

80 GS/s

Circostanza:

Di seconda mano

Funzioni:

Provato, nelle condizioni di lavoro complete

Capacità di alimentazione:

in azione

Evidenziare:

Oscilloscopio analogico digitale di LeCroy

Oscilloscopio analogico digitale di SDA820Zi-A

Oscilloscopio pratico di LeCroy Digital

Descrizione del prodotto

Gigahertz 4 CH di Tektronix LeCroy WaveMaster SDA820Zi-A 20

Descrizione di Tektronix SDA820Zi-A

Caratteristiche fondamentali

Una larghezza di banda di fino a 30 gigahertz e tasso del campione di 80 GS/s
L'interfaccia utente più avanzata dell'oscilloscopio
Il solo vero innesco di serie dell'hardware 14,1 Gb/s dell'industria
Pavimento basso di misura del nervosismo e stabilità eccezionale di base dei tempi
L'insieme completo di analisi dei dati di serie, strumenti mette a punto, di convalida e di conformità
Integrato gli input MΩ di 1 e di 50 Ω per collegamento vero e flessibilità di sondaggio
Misure integrate e funzioni standard e su ordinazione di per la matematica per capacità impareggiabile di analisi
Analisi multi-corsia dell'occhio, del nervosismo e di diafonia di dati di serie
De-incastonatura, emulazione ed equalizzazione in tempo reale

Prestazione eccezionale

Con il tasso di larghezza di banda di fino a 30 gigahertz, del campione di 80 GS/s, la base dei tempi estremamente stabile e un innesco di serie di 14,1 Gb/s il WaveMaster 8 Zi-B ha la prestazione dell'hardware per catturare gli odierni segnali ad alta velocità.

Impiego possibile rivoluzionario

Il WaveMaster 8Zi-B è uno strumento specializzato, progettato per la soluzione dei problemi complessi. Ma l'interfaccia utente di MAUI, con schermo attivabile al tatto ad alta definizione di WaveMaster il 8Zi-B's 15,3», rende l'analisi avanzata facile installare ed usare. Una struttura piana del menu mette gli strumenti più comuni nella portata più facile. Le esposizioni sofisticate di multi-griglia sono facili da configurare. Il verticale, l'orizzontale e l'acquisizione mettenti i cambiamenti sono fatti senza oscurare l'esposizione di forma d'onda.

Fatto per risolvere

MAUI fornisce gli strumenti stretto-integrati di tutta l'interfaccia utente dell'oscilloscopio. La pista ha misurato i parametri attraverso le acquisizioni, tendenza le loro variazioni sulle scale cronologiche più lunghe, o prevede e misura le loro distribuzioni facendo uso degli istogrammi. Misure multiple a catena e funzioni di per la matematica insieme per creare facilmente le caratteristiche su ordinazione di analisi per le vostre applicazioni. Integri gli ambienti di programmazione di terzi, quale MATLAB, direttamente nella corrente d'elaborazione della portata per ancor più personalizzazione.

Metta a punto e la convalida ha reso facile

Collegando un problema con la sua causa di origine richiede spesso l'esame del segnale nei dominii multipli. Il WaveMaster 8Zi-B permette che combiniate i tipi multipli dell'analisi in una singola, esposizione correlata: i segnali analogici, protocollo decodifica, diagrammi dell'occhio, parametri di misura e l'altro dato valido è presentato parallelamente, in tempo reale.

Configurazioni ottimizzate per analisi dei dati di serie

I modelli di SDA 8 Zi-B specificamente sono stati configurati per trattare odierno la maggior parte delle applicazioni provocatorie di dati di serie. Così come il raddoppiamento della profondità standard di memoria, lo SDA 8 Zi-B viene come la norma con un innesco di serie del modello del vero hardware di 6,5 Gb/s e gli strumenti del centro di SDAIII, che forniscono il diagramma dell'occhio e l'analisi stretto-integrati e completi del nervosismo per i segnali di NRZ.

Strumenti di SDAIII

I prodotti di serie di analisi dei dati di Teledyne LeCroy SDAIII-CompleteLinQ contengono l'analisi multi-corsia del nervosismo e dell'occhio, i modi di confronto di LaneScape™, misure del rumore verticali e strumenti di analisi di diafonia. Queste capacità forniscono la comprensione più profonda nel comportamento dei sistemi dati di serie multi- o a senso unico.

Decodifichi da livello del pezzo allo strato di protocollo

I decodificatori sono disponibili per oltre 20 a bassa velocità ed i canali omnibus di dati di serie ad alta velocità. Questi strumenti di analisi pieno-integrati annotano la forma d'onda analogica acquistata con i dati decodificati corrispondenti come pure fornendo un completo, esportabile decodifichi la tavola.

Per molte norme, ProtoSync concede ad una vista anche dal superiore lo stack di protocollo, collegante le forme d'onda di strato fisico all'analisi completa di protocollo-strato e di transazione.

Prova di conformità automatizzata

Il software di QualiPHY di Teledyne LeCroy lo rende facile eseguire le prove di conformità automatizzate e produrre le relazioni sull'esperimento complete su una grande selezione delle norme di serie compreso:

PCI Express (1,0, 2,0, 3,0)
USB1, USB2, USB 3,0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI D-PHY, MIPI M-PHY
10/100/100 DI BASE-T, 10GBASE-T, 10GBASE-KR, SFI
HDMI 1,4, DisplayPort 1,2
MOST50, MOST150, BroadR-portata

Sistema verticale
Larghezza di banda analogica (massima)	20 gigahertz
Larghezza di banda analogica @ 50 Ω (- dB 3) (ProLink ha introdotto)	20 gigahertz (≥10 mV/div)
Larghezza di banda analogica @ 50 Ω (- 3 dB) (ProBus Input)	3,5 gigahertz (≥10 mV/div)
Larghezza di banda analogica @ 1 MΩ (- 3 dB) (ProBus Input)	Tipico 500 megahertz (, ≥2 mV/div)
Tempo di aumento (10-90%, 50 Ω)	22 ps (limite della prova, modo di planarità)
Tempo di aumento (20-80%, 50 Ω)	16,5 ps (modo di planarità)
Canali di ingresso	4 (qualsiasi combinazione di input di ProBus e di ProLink)
Limitatori di larghezza di banda	20 megahertz, 200 megahertz, 1 gigahertz, 4 gigahertz, 6 gigahertz, 8 gigahertz, 13 gigahertz, 16 gigahertz
Impedenza introdotta	Input di ProLink: 50 Ω+/-2% per ≤100 mV/div, 50 Ω+/-3% per >100 mV/div ProBus Inputs: 50 Ω+/-2% o 1 MΩ\|\|16pF, 10 MΩ \|\| 11 PF con la sonda fornita
Accoppiamento introdotto	Input di ProLink - 50 Ω: CC, terra ProBus Inputs - 1 MΩ: CA, CC, TERRA; 50 Ω: CC, TERRA
Tensione in ingresso massima	50 Ω (ProLink): ±2 Vmax@≤100mV/div, 5.5Vrms@>100mV/div 50 Ω (ProBus): ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus): Un massimo di 250 V (CA del picco: < 10="" kHz="">
Isolamento di Manica-Manica	CC a 10 gigahertz: 50 dB (>315: 1) 10 - 15 gigahertz: 46 dB (>200: 1) 15 - 20 gigahertz: 40 dB (>100: 1) (per qualsiasi due canali di ingresso di ProLink, stessi o regolazioni differenti di v/div, tipici)
Risoluzione verticale	8 bit; fino a 11 bit con risoluzione migliorata (ERES)
Sensibilità	50 Ω (ProLink): 2 mV-1 V/div, (2-9.9 mV/div via lo zoom) 50 Ω completamente variabili (ProBus): 2 mV-1 V/div, completamente variabili; 1 MΩ (ProBus): 2 mV-10 V/div, completamente variabili
Accuratezza verticale di guadagno di CC (componente di guadagno di accuratezza di CC)	±1% F.S. (tipico), contrappeso a 0V; ±1.5% F.S. (limite) della prova, contrappeso a 0V
Rumore di fondo verticale (50 mV/div)	2,20 mVrms (tipici)
Gamma di derivazione	50 Ω (ProLink): ±500 sistemi MV @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 50 Ω (ProBus): ±750 sistemi MV @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 1 MΩ: ±1V @ 2-140 mV/div ±10V @ 142mV-1.40V/div ±100V @ 1.42V-10V/div
Accuratezza di derivazione verticale di CC	± (1,5% della regolazione di derivazione + 1,5% F.S. + 1 sistema MV) (limite della prova)

Sistema orizzontale
Basi dei tempi	Base dei tempi interna comune a 4 canali di ingresso
Tempo/gamma di divisione	20 ps/div-128 s/div (modo in tempo reale: 20 ps/div - 64 s/div; Modo di RIS: 20 ps/div - 10 ns/div, selezionabili dall'utente a ≤10ns/div; Modo di rotolo: 100 ms/div fino a 128 s/div, selezionabili dall'utente a ≥100 ms/div e a ≤5 MS/s), secondo la lunghezza di memoria
Precisione dell'orologio	< 1="" ppm="">
Nervosismo dell'orologio del campione	fino a 10µs ha acquistato la gamma di tempo: 100fsrms (riferimento interno di base dei tempi) fino a 6.4ms ha acquistato la gamma di tempo: 150fsrms (riferimento interno di base dei tempi)
Accuratezza di misura di tempo di delta	√2√ ((rumore/SlewRate) ^2+ (nervosismo dell'orologio del campione) ^2) (RMS) + (orologio che accuracyreading) (secondi)
Pavimento di misura del nervosismo	√ ((rumore/SlewRate) secondsrms di ^2+ (nervosismo dell'orologio del campione) ^2) (LEGAME)
Nervosismo fra i canali	<250fsrms> (LEGAME, tipico, misurati alla larghezza di banda massima)
Innesco e nervosismo dell'interpolatore	<0>
Gamma di Deskew di Manica-Manica	volta/divisione di ±9 x. regolazione o massimo di 25 NS (qualunque è più grande), ogni canale
Riferimento esterno di base dei tempi (input)	10 megahertz; Un'impedenza di 50 Ω, applicata all'input posteriore
Riferimento esterno di base dei tempi (uscita)	10 megahertz; Un'impedenza di 50 Ω, uscita alla parte posteriore

Sistema di acquisizione
Campione monostabile Rate/Ch	40 GS/s su 4 Ch (80 GS/s su 2 Ch facendo uso del dispositivo esterno facoltativo di interfogliatura di WM8Zi-2X80GS)
Campionamento interfogliato casuale (RIS)	200 GS/s per i segnali ripetitivi (20 ps/div - 10 ns/div)
Tasso massimo di innesco	1.000.000 forme d'onda/in secondo luogo (nell'ordine modo, fino a 4 canali)
Tempo di Intersegment	µs 1
Memoria standard (Ch 4 Ch/2/1Ch) (numero dei segmenti)	20 m./20 m./20M (il tasso del campione e di memoria può essere raddoppiato nel modo di 1 o 2 Ch con uso del dispositivo esterno) dell'interfogliatura di WM8Zi-2X80GS (2000)
Opzioni di memoria (Ch 4 Ch/2/1Ch) (numero dei segmenti)	Opzione S-32: opzione 7.500) M-64 di 32M/32M/32M (: opzione 15.000) L-128 di 64M/64M/64M (: opzione 15.000) VL-256 di 128M/128M/128M (: 256M/256M/256M una nota (di 15.000): Su tutte le opzioni di memoria, il dispositivo esterno dell'interfogliatura di WM8Zi-2X80GS permette due volte 80 GS/s su 1 o 2ch con la memoria)

Elaborazione di acquisizione
Fare la media	Summed che fa la media a 1 milione spazzate; fare la media continuo a 1 milione spazzate
Risoluzione migliorata (ERES)	una risoluzione verticale di 8,5 - 11 bit
Busta (estremi)	Busta, pavimento, o tetto per fino a 1 milione spazzate
Interpolazione	Lineare o peccato x/x

Avviamento del sistema
Modi	Normale, automatico, singolo e fermata
Fonti	Qualsiasi canale di ingresso, aus., Aux/10, linea, o bordo veloce. Pendio e livello unici ad ogni fonte (eccetto la linea innesco)
Modo di coppia	CC, CA, HFRej, LFRej
ritardo di Pre-innesco	0-100% della capacità di memoria (regolabile negli incrementi di 1% di 100 NS)
ritardo di Post-innesco	0-10,000 divisioni nel modo in tempo reale, limitato alle regolazioni più lente di tempo/divisione o nel modo di rotolo
Stia alla larga da tempo o dagli eventi	Da 2 NS fino a 20 s o 1 - 99.999.999 eventi
Gamma interna di innesco	divisione ±4.1 dal centro
Sensibilità di innesco con l'innesco ProBus Inputs del bordo	2 divisioni @ < 3=""> 1,5 divisioni @ < 1=""> 1,0 divisioni @ < 200="" MHz=""> (per l'accoppiamento di CC, il ≥ 10 mV/div, 50 Ω)
La sensibilità di innesco con l'innesco ProLink del bordo introduce	3 divisioni @ < 15="" GHz=""> 1,5 divisioni @ < 3="" GHz=""> 1,0 divisioni @ < 200="" MHz=""> (per CC, CA, accoppiamento di LFRej, ≥ 10 mV/div, 50 Ω)
Sensibilità esterna di innesco, (innesco del bordo)	2 divisioni @ < 1="" GHz=""> 1,5 divisioni @ < 500="" MHz=""> 1,0 divisioni @ < 200="" MHz=""> (per l'accoppiamento di CC)
Max. Trigger Frequency, innesco ASTUTO	2,0 gigahertz @ del ≥ 10 mV/div (larghezza triggerable minima 200 ps)
Gamma introdotta innesco esterna	Aus. (±0.4 V); Aux/10 (±4 V)

Inneschi di base
Bordo	Inneschi quando il segnale riempie il pendio (positivo, negativo, o neanche) e lo stato livellato.
Finestra	Inneschi quando uscite del segnale una finestra definita dalle soglie regolabili
Video TV-composito	Inneschi NTSC o AMICO con la linea ed il campo selezionabili; HDTV (720p, 1080i, 1080p) con il frame per secondo selezionabile (50 o 60 hertz) e la linea; o ABITUDINE con i campi selezionabili (1-8), linee (fino a 2000), frami per secondo (25, 30, 50, o 60 hertz), intreccianti (1:1, 2:1, 4:1, 8: 1), o pendio di impulso di Synch (positivo o negativo).

Inneschi ASTUTI
Stato o bordo qualificato	Inneschi su qualsiasi fonte di input soltanto se uno stato o un bordo definito si presentasse su un'altra fonte di input. Holdoff fra le fonti è selezionabile da tempo o dagli eventi.
Qualificato in primo luogo	Nell'ordine il modo di acquisizione, avvia repeatably sull'evento B soltanto se un modello, uno stato, o un bordo definito (evento A) è soddisfatto nel primo segmento dell'acquisizione. Holdoff fra le fonti è selezionabile da tempo o dagli eventi.
Interruzione procedura	Inneschi se il segnale si ritira per tempo più lungo di quanto selezionato fra 1 NS e 20 S.
Modello	Combinazione di logica (E, NAND, O, NÉ) di 5 input (4 canali ed input di innesco esterno). Ogni fonte può essere alta, bassa, o non si preoccupa. Il massimo e l'a basso livello possono essere selezionati indipendente. Inneschi all'inizio o all'estremità del modello.

Inneschi ASTUTI con tecnologia di esclusione
Impulso errato	Inneschi sugli impulsi errati positivi o negativi con minimo selezionabile di larghezze come 200ps a 20 s, o sugli errori intermittenti.
Larghezza (segnale o modello)	Inneschi su positivo, su negativo, o entrambe le larghezze con minimo selezionabile di larghezze come 200ps a 20 s, o sugli errori intermittenti.
Intervallo (segnale o modello)	Inneschi sugli intervalli selezionabili fra 1 NS e 20 S.
Intervallo (stato/bordo si è qualificato)	Inneschi su qualsiasi fonte se uno stato dato (o bordo di transizione) si è presentato su un'altra fonte. Il ritardo fra le fonti è 1 NS a 20 s, o 1 - 99.999.999 eventi.
Cartuccia	Innesco sulle cartucce positive o negative definito da due limiti di tensione e da due limiti di tempo. Selezioni fra 1 NS e 20 NS.
Tasso di pantano	Innesco sui tassi del bordo. Limiti scelti per dV, il distacco ed il pendio. Limiti scelti del bordo fra 1 NS e 20 NS.
Avviamento di esclusione	Innesco sugli errori intermittenti specificando il comportamento previsto ed avviando quando quella circostanza non è riempita

Avviamento della cascata (sequenza)
Capacità	Armi sull'evento «di A», quindi sull'innesco sull'evento «di B». O il braccio sull'evento «di A», quindi si qualifica sull'evento «di B» e sull'innesco sull'evento «di C».
Tipi	Cascata A poi B: Bordo, finestra, larghezza, impulso errato, intervallo, interruzione procedura, o misura del modello (logica). La misura può essere in scena B soltanto. Cascata A poi B poi C (misura): Bordo, finestra, modello (logica), larghezza, impulso errato, intervallo, interruzione procedura, o misura. La misura può essere in scena C soltanto. Cascata A poi B poi C: Bordo, finestra, modello (logica)
Holdoff	Holdoff fra A e B o B e C è selezionabile da tempo (1ns a 20s) o dal numero degli eventi. Selezione di innesco di misura come l'ultima fase in una cascata preclude un holdoff che mette fra la fase priore e l'ultima fase.

Avviamento di serie ad alta velocità di protocollo
Tassi di dati	Opzione WM8Zi-6GBIT-80B-8B10B-TD: 600 Mb/s - 6,5 Gb/s, Channel 4 hanno introdotto soltanto l'opzione WM8Zi-14GBIT-80B-8B10B-TD: 600 Mb/s - 14,1 Gb/s, Channel 4 hanno introdotto soltanto
Lunghezza del modello	80 bit NRZ, otto simboli 8b/10b
Orologio ed emissioni dei dati	Nessun'uscita di recupero di dati e dell'orologio ha fornito

Avviamento di serie a bassa velocità di protocollo (facoltativo)
Facoltativamente disponibile	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, PUÒ, LIN, FlexRay, I2S (audio), MIL-1553

Innesco di misura
Capacità di innesco di misura	Scelga da tantissimi parametri di misura per avviare su un valore di misura con i limiti qualificati. Può essere utilizzato come soltanto l'innesco o ultimo evento in un innesco della cascata.

Esposizione di forma d'onda di colore
Tipo	Matrice dell'TFT-attivo dello schermo piatto di colore 15,3» LCD con il touch screen di alta risoluzione
Risoluzione	WXGA; 1280 x 768 pixel.
Numero delle tracce	Visualizzi un massimo di 16 tracce (fino a 40 con alcune opzioni di software). Tracce simultaneamente dell'esposizione del canale, dello zoom, di memoria e di per la matematica.
Stili di griglia	Automatico, singolo, doppio, quadrato, ottale, DI X-Y, Single+X-Y, Dual+X-Y
Rappresentazione di forma d'onda	I punti del campione si sono uniti, o punti del campione soltanto

Memoria interna di forma d'onda
Memoria interna di forma d'onda	12 bit attivo del deposito 16 delle tracce di memoria di forma d'onda (M1-M12)/punto di forme d'onda integrali. Le forme d'onda possono essere immagazzinate a qualsiasi numero di archivi limitati soltanto dalla capacità di media di archiviazione di dati.

Seconda esposizione integrata
Tipo	Integrazione del touch screen di sostegni di seconda esposizione utente-fornita con capacità di spaccatura-griglia. (Nota: il driver di touch screen per seconda esposizione non può essere un driver di Fujitsu)
Risoluzione	Determinato da esposizione scelta dall'utente

Modo d'esame veloce di LeCroy WaveStream™
Intensità	256 livelli di intensità, 1-100% regolabile via controllo del pannello frontale
Tipi	Analogico scelto o colore-classificato
Numero dei canali	fino a 4 simultaneamente
Max Sampling Rate	40 GS/s (80 GS/s con il dispositivo esterno facoltativo di interfogliatura di WM8Zi-2X80GS)
Invecchiamento di persistenza	Scelga da spettrografia di massa 500 all'infinito
Forme d'onda/in secondo luogo (continuo)	fino a 2500 forme d'onda/in secondo luogo
Operazione	Cavicchio del pannello frontale fra WaveStream SU (analogo), SU (colore) e FUORI

Esposizione analogica di persistenza
Persistenza analogica e Colore-classificata	Livelli variabili di saturazione; depositi dati della persistenza di ogni traccia nella memoria
Tipi di persistenza	Analogo, colore, o tridimensionale scelto
Trace Selection	Attivi la persistenza su tutte le o su tutta la combinazione di tracce
Invecchiamento di persistenza	Scelga da spettrografia di massa 500 all'infinito
Modi di esposizione di spazzata	Interamente accumulato, o interamente accumulato con l'ultima traccia ha evidenziato

Uscita ad alta velocità del convertitore analogico/digitale (opzione)
Tipo	LeCroy LSIB
Tasso di trasferimento	fino a 325 MB/s (tipici)
Protocollo dell'uscita	PCI Express, GEN 1 (4 vicoli utilizzati per trasferimento di dati)
Protocollo di controllo	TCP/IP
Insieme di comando	Via automazione di Windows, o via l'insieme di comando a distanza di LeCroy

Processor/CPU
Tipo	Quadrato di Intel® CoreTM i7-2600, 2,6 gigahertz (fino a 3,8 gigahertz nel modo di Turbo) (o migliore)
Memoria dell'unità di elaborazione	Una norma di 8 GB per le opzioni di memoria (20 Mpt), di memoria S-32 e M-64 di STD una norma di 16 GB per le opzioni di memoria L-128 e VL-256 facoltativo fino a 32 GB
Sistema operativo	Edizione professionale di Microsoft Windows® 7 (64 bit)
Temporizzatore in tempo reale	Data ed ora visualizzate con la forma d'onda in archivi stampati. Supporto di SNTP da sincronizzare agli orologi interni di precisione.

Tracce di espansione dello zoom
Tracce di espansione dello zoom	Esposizione fino a 12 zoom/di per la matematica 12 e dello zoom tracce

Stoccaggio installato
Stato dello strumento e del pannello frontale	Deposito al disco rigido interno, sulla rete, o ad una periferica USB-collegata.

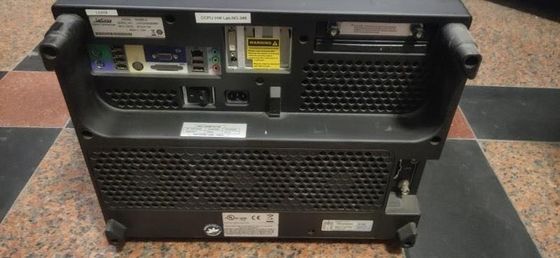

Interfaccia
Telecomando	Via automazione di Windows, o via l'insieme di comando a distanza di LeCroy
Norma di comunicazione della rete	VXI-11 o VICP, classe C (v1.2) di LXI compiacente
Porto del GPIB	Supporti IEEE - 488,2
Porto di LSIB (facoltativo)	Il protocollo di PCIe Gen1 x4 di sostegni con LeCroy ha fornito l'api
Porta Ethernet	Interfaccia Ethernet di sostegni 10/100/1000BaseT (porto RJ45)
Porte USB	le porte USB 2.0 minime di 6 totali (pannello frontale compreso 3) sostengono i dispositivi compatibili di Windows
Porto esterno del monitor	15 perno WXGA D tipo compatibile per sostenere monitor esterno cliente-fornito. Comprende il contributo all'operazione da tavolino estesa con il secondo monitor.
Bus periferico	Norma di LeCroy LBUS

Input ausiliario
Tipi del segnale	Per l'input di innesco esterno
Accoppiamento	50 Ω: CC; 1 MΩ: CA, CC, TERRA
Tensione in ingresso massima	50 Ω: 5 Vrms; 1 MΩ: 250 V (CA del picco < 10="" kHz="">

Uscita ausiliaria
Tipi del segnale	Scelga dal calibratore, segnali di controllo o fuori
Segnale in uscita	500 onda quadra di Hz-5 megahertz o livello di CC; 0,0 a 500 sistemi MV in 50 Ω (0-1 V in 1 MΩ)
Segnali di controllo	L'innesco ha permesso a, innesco fuori, stato venire a mancare/del passaggio, fuori
Tipo del connettore	BNC, situato sulla parte anteriore

Messa a punto automatica
Messa a punto automatica	Fissa automaticamente la base dei tempi, l'innesco e la sensibilità per visualizzare una vasta gamma di segnali ripetitivi
Scala verticale del ritrovamento	Fissa automaticamente la sensibilità ed il contrappeso verticali affinchè il canale selezionato visualizzino una forma d'onda con la gamma dinamica massima

Generalità
Calibratura automatica	Ensures ha specificato la CC e l'accuratezza cronometrante è mantenuta per un minimo di 1 anno.

Sonde
Sonde	Qty. (4) sonde passive ÷10
Sistema della sonda	Probus e ProLink. Automaticamente individua e sostiene varie sonde compatibili
Fattori di scala	Selezionato automaticamente o manualmente secondo la sonda usata
Uscita di calibratura	Cal Output: 1kHz onda quadra, 1Vp-p (tipico), uscita per sondare gancio. Uscita veloce del bordo: 5MHz l'onda quadra, 350mVp-p (tipico), il tempo di aumento 50ps, l'uscita al connettore di SMA, CA coppia.

Requisiti di potere
Tensione	100-240 VCA ±10% a 45-66 hertz; 100-120 VCA ±10% a 380-420 hertz; Selezione automatica di tensione CA, categoria II dell'installazione
Consumo di energia massimo	975 CON 975 VA

Ambientale e sicurezza
Temperatura (funzionare)	°C +5 a °C +40 compreso l'azionamento di CD-RW/DVD-ROM
Temperatura (non operante)	-20 °C a °C +60
Umidità (funzionare)	l'umidità relativa di 80% - di 5% un limite superiore fino a +31 (di senza condensazione) °C. riduce le imposte su ad umidità relativa di 50% (senza condensazione) a +40 °C.
Umidità (non operante)	umidità relativa di 95% - di 5% (senza condensazione) come provato per MIL-PRF-28800F
Altitudine (funzionare)	Fino a 10.000 piedi (3048 m) pari o al di sotto di °C +25
Altitudine (non operante)	Fino a 40.000 piedi (12.192 m)
Vibrazione casuale (funzionare)	0,5 grms 5 hertz - 500 hertz, 15 minuti in ciascuna di tre asce ortogonali
Vibrazione casuale (non operante)	2,4 grms 5 hertz - 500 hertz, 15 minuti in ciascuna di tre asce ortogonali
Scossa funzionale	picco di 20 g, mezzo seno, un impulso di 11 spettrografia di massa, 3 scosse (positive e negative) in ciascuna di tre asce ortogonali, 18 scosse totali

Dimensioni fisiche
Dimensioni (HWD)	14" H x 18,4 " W x 16" D (355 x 467 x 406 millimetri)
Peso	51,5 libbre. (23,4 chilogrammi)
Peso di spedizione	70,0 libbre. (31,8 chilogrammi)

FAQ:

1.Can voi ordine della nave nel Canada o in Australia?

Sì, possiamo. Inviamo gli ordini universalmente.

2. Che metodo della consegna usate? e termine di consegna?

Possiamo spedire dallo SME, DHL, Fedex, UPS, TNT con il numero di inseguimento. Il termine di consegna usuale è 4-7 giorni feriali.

3. Che cosa è il vostro termine di pagamento?

Pagamento di 100% T/T prima della spedizione.

4. Come posso fare qualunque altra domanda?

Potete contattarci online o lasciarci i messaggi qui sotto.

Oscilloscopio WaveMaster pratico SDA820Zi-A di LeCroy 20GHz Digital 0

Tag:

Oscilloscopio pratico Keysight di Digital

Oscilloscopio analogico digitale di Agilent

Oscilloscopio multiuso di Agilent Digital

Prodotti correlati

Durevole oscilloscopio al fosforo digitale da 1 GHZ Oscilloscopio Tektronix DPO7104

Ottieni il miglior prezzo

Manica analogico digitale dell'oscilloscopio 300MHz 2.5GS/S 4 di Tektronix DPO3034

Ottieni il miglior prezzo

Oscilloscopio pratico DSO91204A multiuso di Keysight Agilent Digital

Ottieni il miglior prezzo

Oscilloscopio analogico digitale Agilent DSA90804A di Infinium Keysight

Ottieni il miglior prezzo

Oscilloscopio analogico digitale durevole Keysight Oscilloscopio Agilent DSO90404A 4 GHz

Ottieni il miglior prezzo

Definizione analogico digitale di Keysight MSOS804A dell'oscilloscopio di Agilent 8GHz alta

Ottieni il miglior prezzo

Analogo pratico 20GSa/s ed oscilloscopio Keysight Agilent DSOS054A di Digital

Ottieni il miglior prezzo

4GHz 4 incanala l'oscilloscopio analogico digitale Keysight Agilent DSO9404A

Ottieni il miglior prezzo

Dettagli dei prodotti

Casa prodotti

Oscilloscopio analogico digitale

Oscilloscopio WaveMaster pratico SDA820Zi-A di LeCroy 20GHz Digital

Tutte le categorie

Analizzatore di spettro di rf

Analizzatore di spettro del segnale

Analizzatore di spettro ottico

Analizzatore di rete di vettore

trasduttore di rf

Le comunicazioni di rf verificano l'insieme

Oscilloscopio analogico digitale

Alimentazione elettrica variabile di CC di CA

Misuratore di potenza di rf

Multi calibratore di funzione

Sistema di prova di contabilità elettromagnetica

Prova e apparecchiature di misurazione elettroniche

Attrezzatura di prova di contabilità elettromagnetica

Sensore di potere di rf

Oscilloscopio WaveMaster pratico SDA820Zi-A di LeCroy 20GHz Digital

Marchio:	LeCroy
Numero di modello:	SDA820Zi-A
MOQ:	1 insieme
prezzo:	Negoziabile
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

U.S.A.

Marca:

LeCroy

Numero di modello:

SDA820Zi-A

Nome di prodotto:

Oscilloscopio

Frequenza:

20 gigahertz

canali:

4 CH

Tasso del campione:

80 GS/s

Circostanza:

Di seconda mano

Funzioni:

Provato, nelle condizioni di lavoro complete

Quantità di ordine minimo:

1 insieme

Prezzo:

Negoziabile

Termini di pagamento:

T/T

Capacità di alimentazione:

in azione

Evidenziare:

Oscilloscopio analogico digitale di LeCroy

Oscilloscopio analogico digitale di SDA820Zi-A

Oscilloscopio pratico di LeCroy Digital

Descrizione del prodotto

Gigahertz 4 CH di Tektronix LeCroy WaveMaster SDA820Zi-A 20

Descrizione di Tektronix SDA820Zi-A

Caratteristiche fondamentali

Una larghezza di banda di fino a 30 gigahertz e tasso del campione di 80 GS/s
L'interfaccia utente più avanzata dell'oscilloscopio
Il solo vero innesco di serie dell'hardware 14,1 Gb/s dell'industria
Pavimento basso di misura del nervosismo e stabilità eccezionale di base dei tempi
L'insieme completo di analisi dei dati di serie, strumenti mette a punto, di convalida e di conformità
Integrato gli input MΩ di 1 e di 50 Ω per collegamento vero e flessibilità di sondaggio
Misure integrate e funzioni standard e su ordinazione di per la matematica per capacità impareggiabile di analisi
Analisi multi-corsia dell'occhio, del nervosismo e di diafonia di dati di serie
De-incastonatura, emulazione ed equalizzazione in tempo reale

Prestazione eccezionale

Impiego possibile rivoluzionario

Fatto per risolvere

Metta a punto e la convalida ha reso facile

Configurazioni ottimizzate per analisi dei dati di serie

Strumenti di SDAIII

Decodifichi da livello del pezzo allo strato di protocollo

Per molte norme, ProtoSync concede ad una vista anche dal superiore lo stack di protocollo, collegante le forme d'onda di strato fisico all'analisi completa di protocollo-strato e di transazione.

Prova di conformità automatizzata

PCI Express (1,0, 2,0, 3,0)
USB1, USB2, USB 3,0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI D-PHY, MIPI M-PHY
10/100/100 DI BASE-T, 10GBASE-T, 10GBASE-KR, SFI
HDMI 1,4, DisplayPort 1,2
MOST50, MOST150, BroadR-portata

Sistema verticale
Larghezza di banda analogica (massima)	20 gigahertz
Larghezza di banda analogica @ 50 Ω (- dB 3) (ProLink ha introdotto)	20 gigahertz (≥10 mV/div)
Larghezza di banda analogica @ 50 Ω (- 3 dB) (ProBus Input)	3,5 gigahertz (≥10 mV/div)
Larghezza di banda analogica @ 1 MΩ (- 3 dB) (ProBus Input)	Tipico 500 megahertz (, ≥2 mV/div)
Tempo di aumento (10-90%, 50 Ω)	22 ps (limite della prova, modo di planarità)
Tempo di aumento (20-80%, 50 Ω)	16,5 ps (modo di planarità)
Canali di ingresso	4 (qualsiasi combinazione di input di ProBus e di ProLink)
Limitatori di larghezza di banda	20 megahertz, 200 megahertz, 1 gigahertz, 4 gigahertz, 6 gigahertz, 8 gigahertz, 13 gigahertz, 16 gigahertz
Impedenza introdotta	Input di ProLink: 50 Ω+/-2% per ≤100 mV/div, 50 Ω+/-3% per >100 mV/div ProBus Inputs: 50 Ω+/-2% o 1 MΩ\|\|16pF, 10 MΩ \|\| 11 PF con la sonda fornita
Accoppiamento introdotto	Input di ProLink - 50 Ω: CC, terra ProBus Inputs - 1 MΩ: CA, CC, TERRA; 50 Ω: CC, TERRA
Tensione in ingresso massima	50 Ω (ProLink): ±2 Vmax@≤100mV/div, 5.5Vrms@>100mV/div 50 Ω (ProBus): ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus): Un massimo di 250 V (CA del picco: < 10="" kHz="">
Isolamento di Manica-Manica	CC a 10 gigahertz: 50 dB (>315: 1) 10 - 15 gigahertz: 46 dB (>200: 1) 15 - 20 gigahertz: 40 dB (>100: 1) (per qualsiasi due canali di ingresso di ProLink, stessi o regolazioni differenti di v/div, tipici)
Risoluzione verticale	8 bit; fino a 11 bit con risoluzione migliorata (ERES)
Sensibilità	50 Ω (ProLink): 2 mV-1 V/div, (2-9.9 mV/div via lo zoom) 50 Ω completamente variabili (ProBus): 2 mV-1 V/div, completamente variabili; 1 MΩ (ProBus): 2 mV-10 V/div, completamente variabili
Accuratezza verticale di guadagno di CC (componente di guadagno di accuratezza di CC)	±1% F.S. (tipico), contrappeso a 0V; ±1.5% F.S. (limite) della prova, contrappeso a 0V
Rumore di fondo verticale (50 mV/div)	2,20 mVrms (tipici)
Gamma di derivazione	50 Ω (ProLink): ±500 sistemi MV @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 50 Ω (ProBus): ±750 sistemi MV @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 1 MΩ: ±1V @ 2-140 mV/div ±10V @ 142mV-1.40V/div ±100V @ 1.42V-10V/div
Accuratezza di derivazione verticale di CC	± (1,5% della regolazione di derivazione + 1,5% F.S. + 1 sistema MV) (limite della prova)

Sistema orizzontale
Basi dei tempi	Base dei tempi interna comune a 4 canali di ingresso
Tempo/gamma di divisione	20 ps/div-128 s/div (modo in tempo reale: 20 ps/div - 64 s/div; Modo di RIS: 20 ps/div - 10 ns/div, selezionabili dall'utente a ≤10ns/div; Modo di rotolo: 100 ms/div fino a 128 s/div, selezionabili dall'utente a ≥100 ms/div e a ≤5 MS/s), secondo la lunghezza di memoria
Precisione dell'orologio	< 1="" ppm="">
Nervosismo dell'orologio del campione	fino a 10µs ha acquistato la gamma di tempo: 100fsrms (riferimento interno di base dei tempi) fino a 6.4ms ha acquistato la gamma di tempo: 150fsrms (riferimento interno di base dei tempi)
Accuratezza di misura di tempo di delta	√2√ ((rumore/SlewRate) ^2+ (nervosismo dell'orologio del campione) ^2) (RMS) + (orologio che accuracyreading) (secondi)
Pavimento di misura del nervosismo	√ ((rumore/SlewRate) secondsrms di ^2+ (nervosismo dell'orologio del campione) ^2) (LEGAME)
Nervosismo fra i canali	<250fsrms> (LEGAME, tipico, misurati alla larghezza di banda massima)
Innesco e nervosismo dell'interpolatore	<0>
Gamma di Deskew di Manica-Manica	volta/divisione di ±9 x. regolazione o massimo di 25 NS (qualunque è più grande), ogni canale
Riferimento esterno di base dei tempi (input)	10 megahertz; Un'impedenza di 50 Ω, applicata all'input posteriore
Riferimento esterno di base dei tempi (uscita)	10 megahertz; Un'impedenza di 50 Ω, uscita alla parte posteriore

Sistema di acquisizione
Campione monostabile Rate/Ch	40 GS/s su 4 Ch (80 GS/s su 2 Ch facendo uso del dispositivo esterno facoltativo di interfogliatura di WM8Zi-2X80GS)
Campionamento interfogliato casuale (RIS)	200 GS/s per i segnali ripetitivi (20 ps/div - 10 ns/div)
Tasso massimo di innesco	1.000.000 forme d'onda/in secondo luogo (nell'ordine modo, fino a 4 canali)
Tempo di Intersegment	µs 1
Memoria standard (Ch 4 Ch/2/1Ch) (numero dei segmenti)	20 m./20 m./20M (il tasso del campione e di memoria può essere raddoppiato nel modo di 1 o 2 Ch con uso del dispositivo esterno) dell'interfogliatura di WM8Zi-2X80GS (2000)
Opzioni di memoria (Ch 4 Ch/2/1Ch) (numero dei segmenti)	Opzione S-32: opzione 7.500) M-64 di 32M/32M/32M (: opzione 15.000) L-128 di 64M/64M/64M (: opzione 15.000) VL-256 di 128M/128M/128M (: 256M/256M/256M una nota (di 15.000): Su tutte le opzioni di memoria, il dispositivo esterno dell'interfogliatura di WM8Zi-2X80GS permette due volte 80 GS/s su 1 o 2ch con la memoria)

Elaborazione di acquisizione
Fare la media	Summed che fa la media a 1 milione spazzate; fare la media continuo a 1 milione spazzate
Risoluzione migliorata (ERES)	una risoluzione verticale di 8,5 - 11 bit
Busta (estremi)	Busta, pavimento, o tetto per fino a 1 milione spazzate
Interpolazione	Lineare o peccato x/x

Avviamento del sistema
Modi	Normale, automatico, singolo e fermata
Fonti	Qualsiasi canale di ingresso, aus., Aux/10, linea, o bordo veloce. Pendio e livello unici ad ogni fonte (eccetto la linea innesco)
Modo di coppia	CC, CA, HFRej, LFRej
ritardo di Pre-innesco	0-100% della capacità di memoria (regolabile negli incrementi di 1% di 100 NS)
ritardo di Post-innesco	0-10,000 divisioni nel modo in tempo reale, limitato alle regolazioni più lente di tempo/divisione o nel modo di rotolo
Stia alla larga da tempo o dagli eventi	Da 2 NS fino a 20 s o 1 - 99.999.999 eventi
Gamma interna di innesco	divisione ±4.1 dal centro
Sensibilità di innesco con l'innesco ProBus Inputs del bordo	2 divisioni @ < 3=""> 1,5 divisioni @ < 1=""> 1,0 divisioni @ < 200="" MHz=""> (per l'accoppiamento di CC, il ≥ 10 mV/div, 50 Ω)
La sensibilità di innesco con l'innesco ProLink del bordo introduce	3 divisioni @ < 15="" GHz=""> 1,5 divisioni @ < 3="" GHz=""> 1,0 divisioni @ < 200="" MHz=""> (per CC, CA, accoppiamento di LFRej, ≥ 10 mV/div, 50 Ω)
Sensibilità esterna di innesco, (innesco del bordo)	2 divisioni @ < 1="" GHz=""> 1,5 divisioni @ < 500="" MHz=""> 1,0 divisioni @ < 200="" MHz=""> (per l'accoppiamento di CC)
Max. Trigger Frequency, innesco ASTUTO	2,0 gigahertz @ del ≥ 10 mV/div (larghezza triggerable minima 200 ps)
Gamma introdotta innesco esterna	Aus. (±0.4 V); Aux/10 (±4 V)

Inneschi di base
Bordo	Inneschi quando il segnale riempie il pendio (positivo, negativo, o neanche) e lo stato livellato.
Finestra	Inneschi quando uscite del segnale una finestra definita dalle soglie regolabili
Video TV-composito	Inneschi NTSC o AMICO con la linea ed il campo selezionabili; HDTV (720p, 1080i, 1080p) con il frame per secondo selezionabile (50 o 60 hertz) e la linea; o ABITUDINE con i campi selezionabili (1-8), linee (fino a 2000), frami per secondo (25, 30, 50, o 60 hertz), intreccianti (1:1, 2:1, 4:1, 8: 1), o pendio di impulso di Synch (positivo o negativo).

Inneschi ASTUTI
Stato o bordo qualificato	Inneschi su qualsiasi fonte di input soltanto se uno stato o un bordo definito si presentasse su un'altra fonte di input. Holdoff fra le fonti è selezionabile da tempo o dagli eventi.
Qualificato in primo luogo	Nell'ordine il modo di acquisizione, avvia repeatably sull'evento B soltanto se un modello, uno stato, o un bordo definito (evento A) è soddisfatto nel primo segmento dell'acquisizione. Holdoff fra le fonti è selezionabile da tempo o dagli eventi.
Interruzione procedura	Inneschi se il segnale si ritira per tempo più lungo di quanto selezionato fra 1 NS e 20 S.
Modello	Combinazione di logica (E, NAND, O, NÉ) di 5 input (4 canali ed input di innesco esterno). Ogni fonte può essere alta, bassa, o non si preoccupa. Il massimo e l'a basso livello possono essere selezionati indipendente. Inneschi all'inizio o all'estremità del modello.

Inneschi ASTUTI con tecnologia di esclusione
Impulso errato	Inneschi sugli impulsi errati positivi o negativi con minimo selezionabile di larghezze come 200ps a 20 s, o sugli errori intermittenti.
Larghezza (segnale o modello)	Inneschi su positivo, su negativo, o entrambe le larghezze con minimo selezionabile di larghezze come 200ps a 20 s, o sugli errori intermittenti.
Intervallo (segnale o modello)	Inneschi sugli intervalli selezionabili fra 1 NS e 20 S.
Intervallo (stato/bordo si è qualificato)	Inneschi su qualsiasi fonte se uno stato dato (o bordo di transizione) si è presentato su un'altra fonte. Il ritardo fra le fonti è 1 NS a 20 s, o 1 - 99.999.999 eventi.
Cartuccia	Innesco sulle cartucce positive o negative definito da due limiti di tensione e da due limiti di tempo. Selezioni fra 1 NS e 20 NS.
Tasso di pantano	Innesco sui tassi del bordo. Limiti scelti per dV, il distacco ed il pendio. Limiti scelti del bordo fra 1 NS e 20 NS.
Avviamento di esclusione	Innesco sugli errori intermittenti specificando il comportamento previsto ed avviando quando quella circostanza non è riempita

Avviamento della cascata (sequenza)
Capacità	Armi sull'evento «di A», quindi sull'innesco sull'evento «di B». O il braccio sull'evento «di A», quindi si qualifica sull'evento «di B» e sull'innesco sull'evento «di C».
Tipi	Cascata A poi B: Bordo, finestra, larghezza, impulso errato, intervallo, interruzione procedura, o misura del modello (logica). La misura può essere in scena B soltanto. Cascata A poi B poi C (misura): Bordo, finestra, modello (logica), larghezza, impulso errato, intervallo, interruzione procedura, o misura. La misura può essere in scena C soltanto. Cascata A poi B poi C: Bordo, finestra, modello (logica)
Holdoff	Holdoff fra A e B o B e C è selezionabile da tempo (1ns a 20s) o dal numero degli eventi. Selezione di innesco di misura come l'ultima fase in una cascata preclude un holdoff che mette fra la fase priore e l'ultima fase.

Avviamento di serie ad alta velocità di protocollo
Tassi di dati	Opzione WM8Zi-6GBIT-80B-8B10B-TD: 600 Mb/s - 6,5 Gb/s, Channel 4 hanno introdotto soltanto l'opzione WM8Zi-14GBIT-80B-8B10B-TD: 600 Mb/s - 14,1 Gb/s, Channel 4 hanno introdotto soltanto
Lunghezza del modello	80 bit NRZ, otto simboli 8b/10b
Orologio ed emissioni dei dati	Nessun'uscita di recupero di dati e dell'orologio ha fornito

Avviamento di serie a bassa velocità di protocollo (facoltativo)
Facoltativamente disponibile	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, PUÒ, LIN, FlexRay, I2S (audio), MIL-1553

Innesco di misura
Capacità di innesco di misura	Scelga da tantissimi parametri di misura per avviare su un valore di misura con i limiti qualificati. Può essere utilizzato come soltanto l'innesco o ultimo evento in un innesco della cascata.

Esposizione di forma d'onda di colore
Tipo	Matrice dell'TFT-attivo dello schermo piatto di colore 15,3» LCD con il touch screen di alta risoluzione
Risoluzione	WXGA; 1280 x 768 pixel.
Numero delle tracce	Visualizzi un massimo di 16 tracce (fino a 40 con alcune opzioni di software). Tracce simultaneamente dell'esposizione del canale, dello zoom, di memoria e di per la matematica.
Stili di griglia	Automatico, singolo, doppio, quadrato, ottale, DI X-Y, Single+X-Y, Dual+X-Y
Rappresentazione di forma d'onda	I punti del campione si sono uniti, o punti del campione soltanto

Memoria interna di forma d'onda
Memoria interna di forma d'onda	12 bit attivo del deposito 16 delle tracce di memoria di forma d'onda (M1-M12)/punto di forme d'onda integrali. Le forme d'onda possono essere immagazzinate a qualsiasi numero di archivi limitati soltanto dalla capacità di media di archiviazione di dati.

Seconda esposizione integrata
Tipo	Integrazione del touch screen di sostegni di seconda esposizione utente-fornita con capacità di spaccatura-griglia. (Nota: il driver di touch screen per seconda esposizione non può essere un driver di Fujitsu)
Risoluzione	Determinato da esposizione scelta dall'utente

Modo d'esame veloce di LeCroy WaveStream™
Intensità	256 livelli di intensità, 1-100% regolabile via controllo del pannello frontale
Tipi	Analogico scelto o colore-classificato
Numero dei canali	fino a 4 simultaneamente
Max Sampling Rate	40 GS/s (80 GS/s con il dispositivo esterno facoltativo di interfogliatura di WM8Zi-2X80GS)
Invecchiamento di persistenza	Scelga da spettrografia di massa 500 all'infinito
Forme d'onda/in secondo luogo (continuo)	fino a 2500 forme d'onda/in secondo luogo
Operazione	Cavicchio del pannello frontale fra WaveStream SU (analogo), SU (colore) e FUORI

Esposizione analogica di persistenza
Persistenza analogica e Colore-classificata	Livelli variabili di saturazione; depositi dati della persistenza di ogni traccia nella memoria
Tipi di persistenza	Analogo, colore, o tridimensionale scelto
Trace Selection	Attivi la persistenza su tutte le o su tutta la combinazione di tracce
Invecchiamento di persistenza	Scelga da spettrografia di massa 500 all'infinito
Modi di esposizione di spazzata	Interamente accumulato, o interamente accumulato con l'ultima traccia ha evidenziato

Uscita ad alta velocità del convertitore analogico/digitale (opzione)
Tipo	LeCroy LSIB
Tasso di trasferimento	fino a 325 MB/s (tipici)
Protocollo dell'uscita	PCI Express, GEN 1 (4 vicoli utilizzati per trasferimento di dati)
Protocollo di controllo	TCP/IP
Insieme di comando	Via automazione di Windows, o via l'insieme di comando a distanza di LeCroy

Processor/CPU
Tipo	Quadrato di Intel® CoreTM i7-2600, 2,6 gigahertz (fino a 3,8 gigahertz nel modo di Turbo) (o migliore)
Memoria dell'unità di elaborazione	Una norma di 8 GB per le opzioni di memoria (20 Mpt), di memoria S-32 e M-64 di STD una norma di 16 GB per le opzioni di memoria L-128 e VL-256 facoltativo fino a 32 GB
Sistema operativo	Edizione professionale di Microsoft Windows® 7 (64 bit)
Temporizzatore in tempo reale	Data ed ora visualizzate con la forma d'onda in archivi stampati. Supporto di SNTP da sincronizzare agli orologi interni di precisione.

Tracce di espansione dello zoom
Tracce di espansione dello zoom	Esposizione fino a 12 zoom/di per la matematica 12 e dello zoom tracce

Stoccaggio installato
Stato dello strumento e del pannello frontale	Deposito al disco rigido interno, sulla rete, o ad una periferica USB-collegata.

Interfaccia
Telecomando	Via automazione di Windows, o via l'insieme di comando a distanza di LeCroy
Norma di comunicazione della rete	VXI-11 o VICP, classe C (v1.2) di LXI compiacente
Porto del GPIB	Supporti IEEE - 488,2
Porto di LSIB (facoltativo)	Il protocollo di PCIe Gen1 x4 di sostegni con LeCroy ha fornito l'api
Porta Ethernet	Interfaccia Ethernet di sostegni 10/100/1000BaseT (porto RJ45)
Porte USB	le porte USB 2.0 minime di 6 totali (pannello frontale compreso 3) sostengono i dispositivi compatibili di Windows
Porto esterno del monitor	15 perno WXGA D tipo compatibile per sostenere monitor esterno cliente-fornito. Comprende il contributo all'operazione da tavolino estesa con il secondo monitor.
Bus periferico	Norma di LeCroy LBUS

Input ausiliario
Tipi del segnale	Per l'input di innesco esterno
Accoppiamento	50 Ω: CC; 1 MΩ: CA, CC, TERRA
Tensione in ingresso massima	50 Ω: 5 Vrms; 1 MΩ: 250 V (CA del picco < 10="" kHz="">

Uscita ausiliaria
Tipi del segnale	Scelga dal calibratore, segnali di controllo o fuori
Segnale in uscita	500 onda quadra di Hz-5 megahertz o livello di CC; 0,0 a 500 sistemi MV in 50 Ω (0-1 V in 1 MΩ)
Segnali di controllo	L'innesco ha permesso a, innesco fuori, stato venire a mancare/del passaggio, fuori
Tipo del connettore	BNC, situato sulla parte anteriore

Messa a punto automatica
Messa a punto automatica	Fissa automaticamente la base dei tempi, l'innesco e la sensibilità per visualizzare una vasta gamma di segnali ripetitivi
Scala verticale del ritrovamento	Fissa automaticamente la sensibilità ed il contrappeso verticali affinchè il canale selezionato visualizzino una forma d'onda con la gamma dinamica massima

Generalità
Calibratura automatica	Ensures ha specificato la CC e l'accuratezza cronometrante è mantenuta per un minimo di 1 anno.

Sonde
Sonde	Qty. (4) sonde passive ÷10
Sistema della sonda	Probus e ProLink. Automaticamente individua e sostiene varie sonde compatibili
Fattori di scala	Selezionato automaticamente o manualmente secondo la sonda usata
Uscita di calibratura	Cal Output: 1kHz onda quadra, 1Vp-p (tipico), uscita per sondare gancio. Uscita veloce del bordo: 5MHz l'onda quadra, 350mVp-p (tipico), il tempo di aumento 50ps, l'uscita al connettore di SMA, CA coppia.

Requisiti di potere
Tensione	100-240 VCA ±10% a 45-66 hertz; 100-120 VCA ±10% a 380-420 hertz; Selezione automatica di tensione CA, categoria II dell'installazione
Consumo di energia massimo	975 CON 975 VA

Ambientale e sicurezza
Temperatura (funzionare)	°C +5 a °C +40 compreso l'azionamento di CD-RW/DVD-ROM
Temperatura (non operante)	-20 °C a °C +60
Umidità (funzionare)	l'umidità relativa di 80% - di 5% un limite superiore fino a +31 (di senza condensazione) °C. riduce le imposte su ad umidità relativa di 50% (senza condensazione) a +40 °C.
Umidità (non operante)	umidità relativa di 95% - di 5% (senza condensazione) come provato per MIL-PRF-28800F
Altitudine (funzionare)	Fino a 10.000 piedi (3048 m) pari o al di sotto di °C +25
Altitudine (non operante)	Fino a 40.000 piedi (12.192 m)
Vibrazione casuale (funzionare)	0,5 grms 5 hertz - 500 hertz, 15 minuti in ciascuna di tre asce ortogonali
Vibrazione casuale (non operante)	2,4 grms 5 hertz - 500 hertz, 15 minuti in ciascuna di tre asce ortogonali
Scossa funzionale	picco di 20 g, mezzo seno, un impulso di 11 spettrografia di massa, 3 scosse (positive e negative) in ciascuna di tre asce ortogonali, 18 scosse totali

Dimensioni fisiche
Dimensioni (HWD)	14" H x 18,4 " W x 16" D (355 x 467 x 406 millimetri)
Peso	51,5 libbre. (23,4 chilogrammi)
Peso di spedizione	70,0 libbre. (31,8 chilogrammi)

FAQ:

1.Can voi ordine della nave nel Canada o in Australia?

Sì, possiamo. Inviamo gli ordini universalmente.

2. Che metodo della consegna usate? e termine di consegna?

Possiamo spedire dallo SME, DHL, Fedex, UPS, TNT con il numero di inseguimento. Il termine di consegna usuale è 4-7 giorni feriali.

3. Che cosa è il vostro termine di pagamento?

Pagamento di 100% T/T prima della spedizione.

4. Come posso fare qualunque altra domanda?

Potete contattarci online o lasciarci i messaggi qui sotto.

Oscilloscopio WaveMaster pratico SDA820Zi-A di LeCroy 20GHz Digital 0

Tag:

Analizzatore di spettro di rf

Analizzatore di spettro del segnale

Analizzatore di spettro ottico

Analizzatore di rete di vettore

trasduttore di rf

Le comunicazioni di rf verificano l'insieme

Oscilloscopio analogico digitale

Alimentazione elettrica variabile di CC di CA

Misuratore di potenza di rf

Multi calibratore di funzione

Sistema di prova di contabilità elettromagnetica

Prova e apparecchiature di misurazione elettroniche

Attrezzatura di prova di contabilità elettromagnetica

Sensore di potere di rf

Analizzatore di spettro di rf

Analizzatore di spettro del segnale

Analizzatore di spettro ottico

Analizzatore di rete di vettore

trasduttore di rf

Le comunicazioni di rf verificano l'insieme

Oscilloscopio analogico digitale

Alimentazione elettrica variabile di CC di CA

Misuratore di potenza di rf

Multi calibratore di funzione

Sistema di prova di contabilità elettromagnetica

Prova e apparecchiature di misurazione elettroniche

Attrezzatura di prova di contabilità elettromagnetica

Sensore di potere di rf

Dettagli dei prodotti

Oscilloscopio WaveMaster pratico SDA820Zi-A di LeCroy 20GHz Digital

Oscilloscopio analogico digitale di LeCroy

Oscilloscopio analogico digitale di SDA820Zi-A

Oscilloscopio pratico di LeCroy Digital

Gigahertz 4 CH di Tektronix LeCroy WaveMaster SDA820Zi-A 20

Descrizione di Tektronix SDA820Zi-A

Sistema verticale

Sistema orizzontale

Sistema di acquisizione

Elaborazione di acquisizione

Avviamento del sistema

Inneschi di base

Inneschi ASTUTI

Inneschi ASTUTI con tecnologia di esclusione

Avviamento della cascata (sequenza)

Avviamento di serie ad alta velocità di protocollo

Avviamento di serie a bassa velocità di protocollo (facoltativo)

Innesco di misura

Esposizione di forma d'onda di colore

Memoria interna di forma d'onda

Seconda esposizione integrata

Modo d'esame veloce di LeCroy WaveStream™

Esposizione analogica di persistenza

Uscita ad alta velocità del convertitore analogico/digitale (opzione)

Processor/CPU

Tracce di espansione dello zoom

Stoccaggio installato

Interfaccia

Input ausiliario

Uscita ausiliaria

Messa a punto automatica

Generalità

Sonde

Requisiti di potere

Ambientale e sicurezza

Dimensioni fisiche

Dettagli dei prodotti

Analizzatore di spettro di rf

Analizzatore di spettro del segnale

Analizzatore di spettro ottico

Analizzatore di rete di vettore

trasduttore di rf

Le comunicazioni di rf verificano l'insieme

Oscilloscopio analogico digitale

Alimentazione elettrica variabile di CC di CA

Misuratore di potenza di rf

Multi calibratore di funzione

Sistema di prova di contabilità elettromagnetica

Prova e apparecchiature di misurazione elettroniche

Attrezzatura di prova di contabilità elettromagnetica

Sensore di potere di rf
