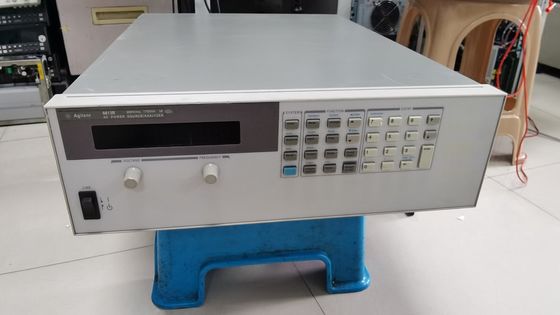

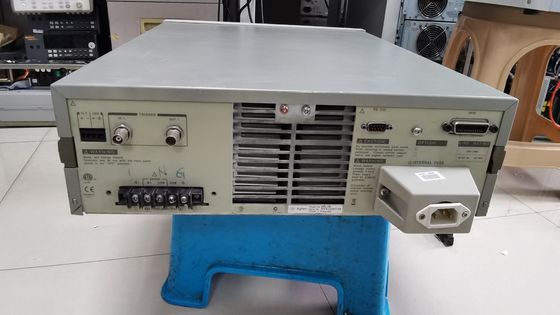

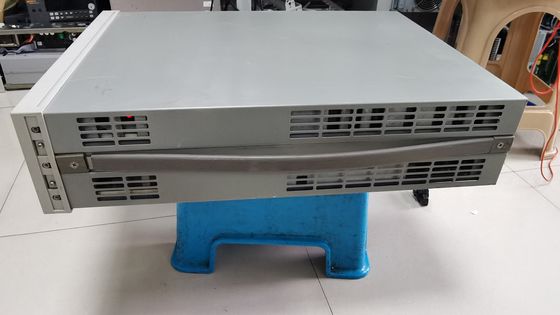

L'Agilent 6813B è ideale per applicazioni come i test di alimentazione, i test UPS, l'ATE dell'avionica, i test di apparecchiature e dispositivi corregguti con fattore di potenza.L'installazione è resa facile con l'interfaccia grafica dell'utenteL'Agilent 6813B fornisce una soluzione completa di alimentazione e misurazione AC e DC con funzionalità estese per proteggere i preziosi DUT.

Risparmia spazio su una panchina di laboratorio o in un banco di prova con questo strumento flessibile.oscilloscopio, analizzatore armonico, generatore di forma d'onda arbitraria e analizzatore di potenza tutti in un unico dispositivo.È disponibile un secondo analizzatore di potenza opzionale, che può essere utilizzato indipendentemente dalla fonte o per misurazioni a due nodi, come le prove di efficienza di ingresso/uscita dell'alimentazione.


Valori di produzione

• Potenza: 1750 VA
• tensione rms: 300 V
• Corrente rms: 13 A
• Corrente di picco ripetitiva e non ripetitiva: 80 A
• Distanza di frequenza di uscita DC; da 45 Hz a 1 kHz

Ripple & Noise (20 kHz a 10 MHz)

• -60 dB (rispetto alla scala completa)

Regolamento sulla linea e sul carico

• Regolazione della linea (% della scala completa): 0,1%
• Regolazione del carico (% della scala completa): 0,5%

Accuratezza di misura

• Rms. Tensione (35 - 100 Hz): 0,03% + 100mV
• Tensione CC: 0,05% + 150 mV
• Corrente Rms (45 - 100 Hz)

  o Alto raggio: 0,05% + 10mA

  o Basso raggio: 0,05% + 1,5 mA
• Potenza (VA) (45 - 100 Hz)

  o Alto raggio: 0,1% + 1,5VA + 12 mVA/V

  o Basso raggio: 0,1% + 1,5VA + 1,2 mVA/V
