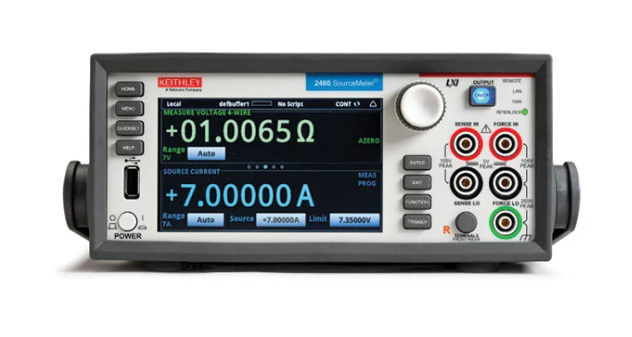

Keithley 2460 100V 7A 100W Unità di misura della sorgente SMU Strumento con touchscreen

Name: Keithley 2460 100V 7A 100W Unità di misura della sorgente SMU Strumento con touchscreen
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: 2460
Availability: InStock

Marchio:	Keithley
Numero di modello:	2460
MOQ:	1 set
Prezzo:	Negoziabile
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Valutazioni e recensioni

Informazioni dettagliate

Luogo di origine:

Cina

Nome del prodotto:

SourceMeter

Risposta:

Ultraveloce

tensione massima:

100 V

Corrente continua:

100 W

Condizione:

Pre-Proprietariato

Funzioni:

Testato, in condizioni di lavoro adeguate

Capacità di alimentazione:

In magazzino

Evidenziare:

Strumento di misura delle sorgenti da 100 V

Keithley 2460 Unità di misura della fonte

7A Strumento di misurazione delle sorgenti

Descrizione del prodotto

Keithley 2460 Unità di misura della sorgente, strumento di misura della sorgente 100V 7A 100W

Lo strumento 2460 High Current SourceMeter® Source Measure Unit (SMU) offre una tecnologia avanzata Touch, Test, Invent® a portata di mano.Combina un'innovativa interfaccia grafica utente (GUI) con tecnologia touchscreen capacitiva per rendere il test intuitivo e ridurre al minimo la curva di apprendimento per aiutare ingegneri e scienziati a imparare più velocemente, lavorare più intelligentemente, e inventare più facilmente.
Con la sua capacità di corrente continua e di impulsi di 7A, il 2460 è ottimizzato per caratterizzare e testare materiali, dispositivi e moduli ad alta potenza come il carburo di silicio (SiC), il nitruro di gallio (GaN),Convertitori di corrente continua, MOSFET di potenza, celle e pannelli solari, LED e sistemi di illuminazione, celle e batterie elettrochimiche e molto altro ancora.combinato con i decenni di esperienza di Keithley nello sviluppo di precisione elevata, strumenti SMU ad alta precisione, renderanno il 2460 uno "strumento di riferimento" per applicazioni ad alta corrente in laboratorio e in rack per gli anni a venire.

Caratteristiche chiave

Uno strumento strettamente collegato che combina le capacità di analizzatori, tracciatori di curve e sistemi IV a una frazione del loro costo
Ampia copertura fino a 105 V, 7 A DC/7 A impulso, 100 W max.
Interfaccia grafica touchscreen capacitiva ad alta risoluzione da cinque pollici
0.012% di precisione di misurazione di base con risoluzione a 61⁄2 cifre
Operazione sorgente e pozzo (4 quadranti)
Quattro modalità "Quickset" per impostazioni e misurazioni rapide
Funzione di assistenza sensibile al contesto
Fabbricazione a partire da prodotti di cui al punto 1 del presente allegato.
2460 Modi di programmazione di scripting SCPI e TSP®
Port I/O per la memoria USB 2.0 del pannello frontale per il trasferimento di dati, script di prova o configurazioni di prova

Impara più velocemente, lavora più intelligentemente, inventi più facilmente

La 2460 ha uno schermo touch full color ad alta risoluzione da cinque pollici che supporta un funzionamento intuitivo, aiuta gli operatori a familiarizzare con lo strumento rapidamente,e ottimizza la velocità complessiva e la produttività. A simple icon-based menu structure reduces the number of steps required to configure a test by as much as 50 percent and eliminates the cumbersome multi-layer menu structures typically used on soft-key instruments.
L'aiuto integrato, sensibile al contesto, supporta un funzionamento intuitivo e riduce al minimo la necessità di rivedere un manuale separato.semplificare il suo funzionamento in applicazioni di misurazione sia di base che avanzate, indipendentemente dall'esperienza precedente dell'utente nel lavoro con strumenti SMU.

Specifiche tecniche

Specificativi generali

Potenza di uscita:100 W, sorgente a quattro quadranti o funzionamento del lavandino
Limiti delle fonti:Fonte: ±7,35 V (intervallo ≤7 A), ±10,5 V (intervallo ≤5 A), ±21 V (intervallo ≤4 A), ±105 V (intervallo ≤1 A)
Limiti delle fonti:Isolazione: ±7,35 A (range ≤7 V), ±5,25 A (range ≤10 V), ±4,2 A (range ≤20 V), ±1,05 mA (range ≤100 V)
Superamento:105% dell'intervallo, della fonte e della misura
Regolamento - Voltaggio:Linea: 0,01% della portata carico: 0,01% della portata + 100 μV
Regolamento - Attuale:Linea: 0,01% dell'intervallo carico: 0,01% dell'intervallo + 100 pA
Limiti delle fonti:Limite di corrente della sorgente di tensione: limite di corrente bipolare impostato con un singolo valore.
Limiti delle fonti:Limite di tensione della sorgente di corrente: limite di tensione bipolare impostato con un singolo valore.
V-Limit / I-Limit Precisione:Aggiungere lo 0,3% di impostazione e ± 0,02% di lettura alla specifica di base
Superamento - Sorgente di tensione:< 0,1% tipico (passaggio a scala completa, carico resistivo, gamma 20 V, 10 mA I-Limit)
Superamento - Fonte corrente:< 0,1% tipico (passo di 1 mA, RLoad = 10 kΩ, intervallo di 20 V)
Svantaggio di variazione di portata:Superamento di carico a 100 kΩ a piena resistenza, da 10 Hz a 20 MHz BW, intervalli adiacenti: < 250 mV tipico
Tempo di regolazione dell'uscita:Tempo necessario per raggiungere lo 0,1% del valore finale dopo l'elaborazione del comando e l'esecuzione dell'uscita, 20 V, 100 mA I-Limit: < 200 μs tipici
Tasso massimo di trascinamento:1 V per μs, gamma di 100 V, limite di 100 mA in un carico di 20 kΩ (tipico). 0,6 V per μs, gamma di 20 V, limite di 100 mA in un carico di 20 kΩ (tipico)
Protezione contro sovratensione:Valori selezionabili dall'utente, tolleranza del 5% ±0,5 V. Impostazione predefinita di fabbrica = nulla
Noise della fonte di tensione:10 Hz-20 MHz (RMS): < 4,5 mV tipici in un carico resistivo

Specifiche di tensione

1, 2

Distanza	Corrente massima	Risoluzione della fonte	Accuratezza della sorgente (23° ± 5°C) 1 anno ±(% impostazione + volt)	Fonte di rumore (RMS) (< 10 Hz)	Risoluzione delle misure	Resistenza di ingresso	Accuratezza di misura (23° ± 5°C) 1 anno ±(% rdg. + volt)
2000,0000 mV	7.35 A	5 μV	00,015% + 200 μV	1 μV	100 nV	> 10 GΩ	00,012% + 200 μV
2.000000 V	7.35 A	50 μV	0.015% + 300 μV	10 μV	1 μV	> 10 GΩ	00,012% + 300 μV
7.000000 V	7.35 A	250 μV	00,015% + 2,4 mV	100 μV	1 μV	> 10 GΩ	00,015% + 1 mV
10.00000 V	5.25 A	250 μV	00,015% + 2,4 mV	10.00000 V	10 μV	> 10 GΩ	00,015% + 1 mV
20.00000 V	4.20 A	500 μV	00,015% + 2,4 mV	100 μV	10 μV	> 10 GΩ	00,015% + 1 mV
100.0000 V	1.05 A	2.5 mV	00,015% + 15 mV	1 mV	100 μV	> 10 GΩ	00,015% + 5 mV

Specifiche attuali

1, 2, 5

Distanza	Max. tensione	Risoluzione della fonte	Accuratezza della sorgente (23° ±5°C) 1 anno ±(% rdg. + ampere)	Fonte di rumore (RMS) (< 10 Hz)	Risoluzione delle misure	Carburante di tensione 6	Accuratezza di misura (23° ±5°C) 1 anno ±(% rdg. + ampere)
1.000000 μA	105 V	50 pA	00,025% + 1 nA	40 pA	1 pA	< 100 μV	00,025% + 700 pA
100,00000 μA	105 V	500 pA	00,025% + 1,5 nA	40 pA	10 pA	< 100 μV	00,025% + 1 nA
1000,0000 μA	105 V	5 nA	00,020% + 15 nA	100 pA	100 pA	< 100 μV	00,020% + 10 nA
1.000000 mA	105 V	50 nA	00,020% + 150 nA	1 nA	1 nA	< 100 μV	00,020% + 100 nA
10.00000 mA	105 V	500 nA	00,020% + 1,5 μA	10 nA	10 nA	< 100 μV	00,020% + 1 μA
100.0000 mA	105 V	5 μA	00,020% + 15 μA	100 nA	100 nA	< 100 μV	00,020% + 10 μA
1.000000 A	105 V	50 μA	00,050% + 750 μA	5 μA	1 μA	< 100 μV	00,050% + 500 μA
4.000000 A	21 V	250 μA	0.100% + 3 mA	25 μA	1 μA	< 100 μV	0.100% + 2,5 mA
5.000000 A	10.5 V	250 μA	0.100% + 3 mA	25 μA	1 μA	< 100 μV	0.100% + 2,5 mA
7.000000 A	7.35 V	500 μA	0.150% + 6 mA	125 μA	1 μA	< 100 μV	0.150% + 5 mA
