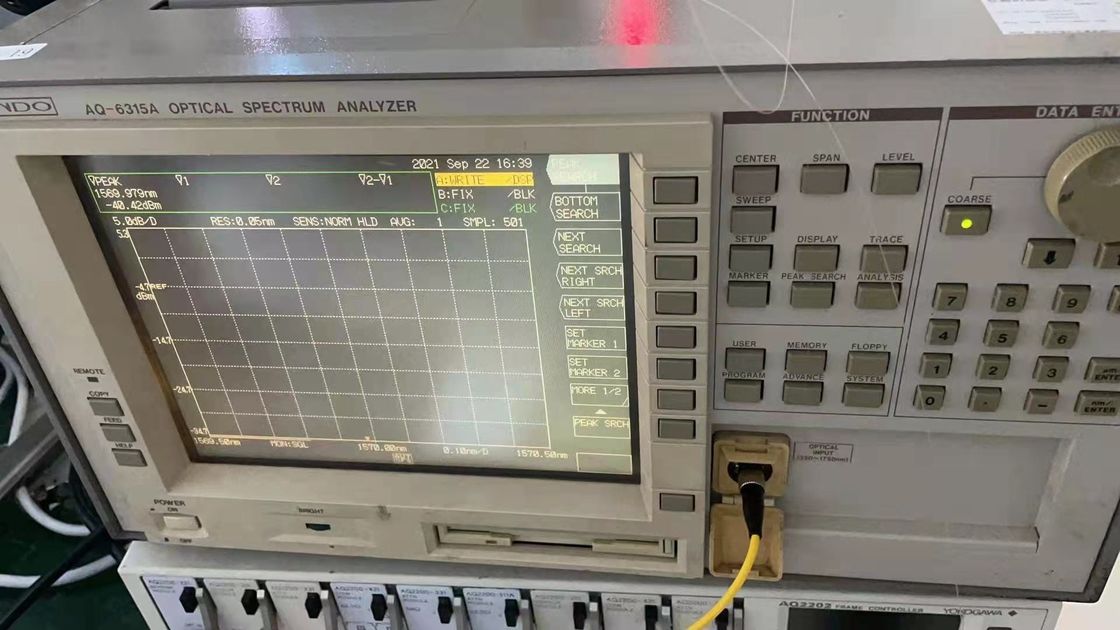

Analisatore di spettro ottico Ando AQ-6315A

L'AQ-6515A/-6315Banalizzatore di spettro otticoIl programma offre capacità avanzate a una vasta gamma diL'analisi delle applicazioni, dalla valutazione della fonte luminosamisurazione delle caratteristiche di lunghezza d'onda di perdita indispositivi ottici con notevoli aggiornamentiDalle prestazioni e funzioni di basen dellaAQ precedente-6312A/-Modelli 6312B, comprendono:Nonostante la custodia compatta, supportano un singolo-passaggio/doppio-Passare la modalità monocrometro selezionato.-la gamma dinamica di passaggio in modalità monocromometrico èmigliorato di gran lunga bIn questo caso, la Commissione ha deciso di adottare una decisione.-Passare la modalità monocrometroL'AQ supporta la stessa vasta gamma di applicazioni dei modelli precedenti.-6315A/-6315B, portandola selezione completa di avanzata tecnologia di analisi dello spettro Ando per il vostro lavoro....Ew standard perl'industria.

Principali caratteristiche

Funzioni di analisi diverse Funzioni di analisi per WDM e altri dispositivi ottici (LD, LED, FBG, ecc.).linearità della lunghezza d'onda di 02 nm, lo rende particolarmente utile per i dispositivi WDM, come la valutazione delle caratteristiche della lunghezza d'onda di perdita ad alta precisione.Modalità di selezione del monocromatore La modalità del monocromatore può essere impostata su passaggio singolo o doppio per soddisfare le esigenze delle applicazioni di misurazione.High sensitivity over a wide band Covers from 350nm to 1750nm and noise level has been suppressed to allow the AQ-6315A/-6315B to measure light at down to –90BmLow polarization dependency Polarization dependency has been slashed to ±0.05 dB, consentendo una misurazione accurata del guadagno dell'amplificatore ottico e di altre misurazioni critiche.+20dBm (100mW) Anche la potenza di uscita di un amplificatore ottico può essere misurata direttamente senza un attenuatore ottico Alta risoluzione della lunghezza d'onda Raggiunge una risoluzione della lunghezza d'onda di 0.05nm.È fornita una uscita ottica (solo AQ6315B) Può essere utilizzata come filtro di passaggio a banda ottica.Tre memorie di traccia individuali La luce pulsata può essere misurata9,4 pollici LCD a colori

Specificità

Fibra applicabile

Intervallo di lunghezza d'onda di misura

da 350 a 1750 nm

Distanza d'onda

da 0 a 1500 nm

Precisione della lunghezza d'onda

0.5nm (25 ± 5°C, fibra 10/125 SM)

± 0,05 nm (1510-1570 nm, fibra 10/125 SM)

Linearità della lunghezza d'onda

±0.02nm (1510 a 1570nm, fibra 10/125 SM) [1]

Riproducibilità a lunghezza d'onda

±0,005 nm (1 minuto)

Risoluzione della lunghezza d'onda

00,05 a 10 nm

Intervallo di livello di misura [2]

Accuratezza del livello [3]

± 0,3 dB (a 633/1310/1550 nm)

Dipendenza dalla polarizzazione [4]

Linearità [5]

±0,05 dB (0 a -40 dBm), ±0,2 dBn (0 a 60 dBm)

Scala di livello

0.1 a 10 dB/div. E lineare

Intervallo dinamico (livello di luce errante) [6]

Tempo di spazzatura [7]

0.5 secondi o meno (span 500 nm o meno), 2,5 secondi o meno (span completo)

Funzioni

Misurazione

Misurazione automatica, misurazione di spazzatura da marcatore a marcatore, mediazione, funzione di misurazione della luce pulsata

Visualizzazione

Display 3D, split (dual) display

Memorie di 3 tracce individuali

Max./min. di tenuta, calcolo dei dati (addizione, sottrazione, divisione), normalizzazione,Dominante, visualizzazione in curva, funzione di visualizzazione della densità di potenza, dBm/km, percentuale di scala di livello

Analisi dei dati

Funzione di misurazione della potenza da marcatore a marcatore, funzione di misurazione NF da amplificatore ottico, funzione di analisi del colore, funzione di analisi WDM,funzione di misurazione della larghezza dell'intaglio

Altri

Funzione del programma (200 passaggi×20 programmi), funzione di taratura della lunghezza d'onda, funzione calendario/data, funzione di aiuto, funzione di definizione della chiave utente, funzione di etichetta

Uscita ottica [8]

Memoria

FDD-Traces, dati di analisi e programmi su FD da 3,5 pollici (1,2/1,44 Mbyte)

Memoria interna - Tracce e condizioni di misura (32 tracce), 20 programmi

Fonte di dati

Stampa-Stampa ad alta velocità integrata

Output diretto del plotter al plotter XY

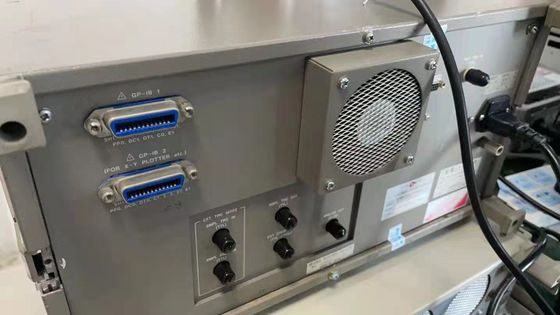

Interfacce

Porte GP-IB-2

AltroInput di attivazione di scansione (TTL), input di attivazione di campione (TTL), output di attivazione di campione (TTL)Input di attivazione di campione (TTL), output di 270Hz (TTL), output analogo (0-5V),uscita video (compatibile con VGA)

Visualizzazione

9LCD a colori da 0,4 pollici, risoluzione 640×480 punti

connettore di ingresso ottico

FC (standard) SC, D4, W/E, ST, DIN, ecc.

Requisiti di potenza

AC100V a 120V, 200V a 240V, 48 a 83Hz, circa 200VA

Ambiente

Dimensioni e massa

425 (W) × 222 (H) × 450 (W) mm, circa 30 kg

Altre note
