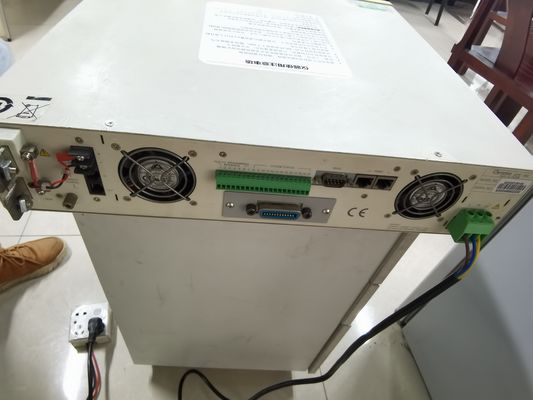

CHROMA 62024P-80-60 Fonte CC programmabile 80VDC/60A/2400W per l'integrazione e la prova ATE

Le nuove serie 62000P dell'intensità di alimentatori in CC programmabili offrono molti vantaggi unici per integrazione e prova ATE. Questo il vantaggio comprende una busta di funzionamento di potenza costante, la rilettura di precisione della corrente d'uscita e della tensione, i segnali di innesco dell'uscita come pure la capacità creare le forme d'onda complesse dei passeggeri di CC per verificare il comportamento del dispositivo alle punte, alle gocce e ad altre deviazioni di tensione. Progettato per i convertitori cc-cc difficili automatizzati ed i simili prodotti, il 62000P fissa una nuova norma per i rifornimenti programmabili di CC di alta precisione.

La serie 62000P comprende 12 modelli differenti che variano da 600W a 5000W, fino a 120A e fino a 600V. dovuto la loro busta di funzionamento di potenza costante un singolo strumento può fornire entrambe l'ad alta tensione/a corrente debole E la bassa tensione/a corrente forte quindi riducendo il numero dei rifornimenti stati necessari in tipico HA MANGIATO le applicazioni. La serie 62000P inoltre comprende la capacità di rilettura pungente 16 per tensione accurata e letture correnti. Ciò significa che i sistemi più non hanno bisogno dello scambio/multiplexor complessi di fare le letture accurate dei parametri dell'input del UUT. Gli strumenti inoltre includono i porti dell'ingresso/uscita che forniscono 8 TTL pungenti, DC-ON, il segnale in uscita dell'errore e ripresa esterna inibisce come pure un segnale di innesco dell'uscita per le misure di sincronizzazione di sistema.

Un'altra capacità unica dei rifornimenti di serie 62000P è la loro capacità di creare le forme d'onda transitorie complesse di CC. Questa capacità permette che i dispositivi siano collaudati alle interruzioni procedura di tensione di CC, alle punte e ad altre variazioni di tensione operanti loro una scelta ideale a prove disperse nell'aria del dispositivo, a prova dell'invertitore e ad altri dispositivi che avvertiranno le interruzioni di tensione. Le applicazioni comprendono prova di caduta di tensione del convertitore & dell'invertitore di DC/DC, simulazione della partenza del motore, caricarsi automatizzato batteria, ciclo di prova di vita elettronico del prodotto ed ecc.

Differenziatori

• Constant Power Envelope significa che una delle nostre alimentazioni elettriche può sostituire solitamente 2 o 3 di altre marche
• Capacità di generare le forme d'onda transitorie per le prove agli standard industriali disperso nell'aria, fiancata della nave, automobile, ecc
• La rilettura di alta precisione significa che letture di efficienza può essere fatta direttamente dalla fonte di CC invece di usando gli scambi esterni e DMMs
• I segnali di innesco dell'uscita permettono le portate ed altri dispositivi da avviare per le misure cronometranti
• Softpanels disponibili

Ampia regione di funzionamento con Constant Power

Gli alimentatori in CC programmabili 62000P offrono un'ampia regione di funzionamento. Per esempio, la specificazione di uscita per il 62012P-80-60 è 1200W/80V/60A, concede funzionare flessibilmente in varie combinazioni secondo le indicazioni della figura alla destra. Le alimentazioni elettriche convenzionali forniscono la stessa corrente nominale a tutte le tensioni in uscita, tuttavia, l'alimentatore in CC 62000P fornisce la maggior corrente alle tensioni più a basso rendimento. Ciò significa che entrambe bassa tensione/UUTs a corrente forte ed ad alta tensione/a corrente debole può essere provato facendo uso di una semplice alimentazione che evita l'esigenza dei rifornimenti multipli.

Parallel master/slave & controllo di serie

Quando l'alto potere è richiesto, è comune collegare due o più alimentazioni elettriche parallelamente o serie. Gli alimentatori in CC di serie 62000P hanno un modo di controllo master/slave astuto che rende la serie/operazione parallela veloci e semplici. In questo modo il padrone scala i valori e scarica i dati alle unità autocomandate così che programmano è semplice e la divisione corrente è automatica.

Applicazioni di programmazione di sequenze

L'alimentatore in CC di serie 62000P tiene conto 100 sequenze programmabili dell'utente con le regolazioni di tempo che variano da 5ms a 15000s, alla tensione/al controllo di tasso di pantano ed uscita correnti di TTL di 8 bit per le applicazioni di prova automatizzate. Le applicazioni includono il convertitore di DC/DC & l'interruzione procedura che prova, la simulazione della partenza del motore, batteria di tensione dell'invertitore ha automatizzato caricarsi, la prova del ciclo di vita di prodotto e la prova dispersa nell'aria dell'elettronica aeronautica.
