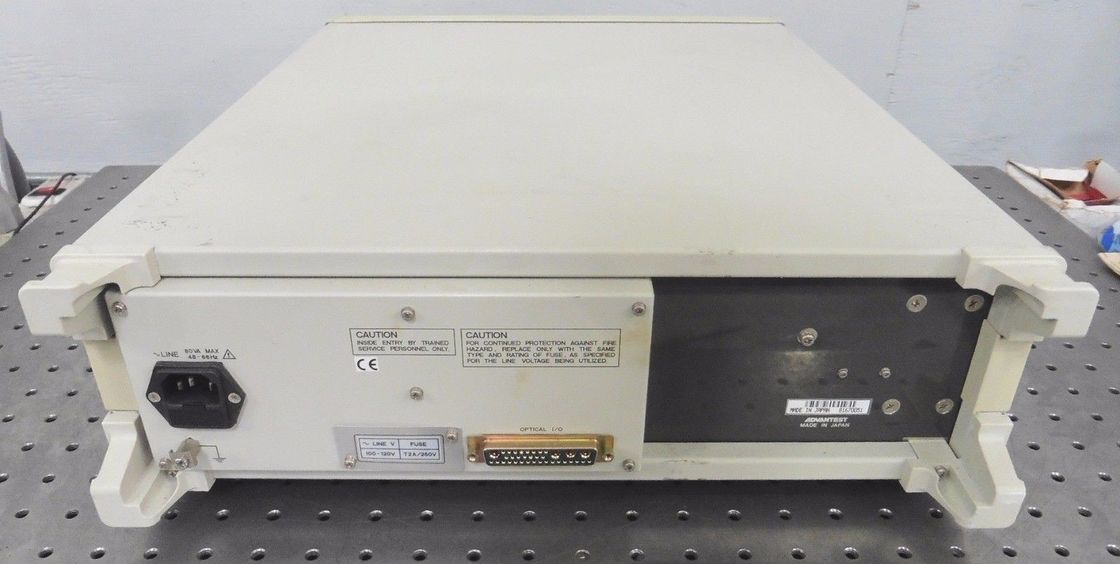

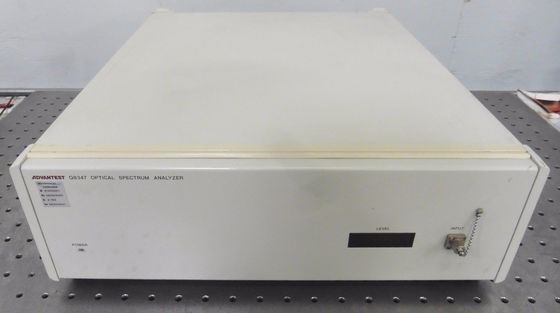

• L'analizzatore di spettro Q8347 ha migliorato la prestazione dell'analizzatore di spettro che impiega un sistema di spettro di Fourier con un interferometro di Michelson. Il Q8347 raggiunge una risoluzione di lunghezza d'onda di 0,01 nanometro ed accuratezze di lunghezza d'onda di ±0.01 il nanometro (una risoluzione di 1 gigahertz ed accuratezza del gigahertz ±1 nel modo ottico di frequenza) alla banda di spettro di 1550 nanometro. Inoltre, il Q8347 è capace esattamente di misurazione dell'ogni lunghezza d'onda del segnale ottico della trasmissione del Wavelength Division Multiplexing (WDM) separando gli spettri. È particolarmente adatto a caratteristiche di valutazione dei filtri ottici dal banda-passaggio utilizzati per WDM come le grate della fibra e dell'AWG. Inoltre, il Q8347 è potente per analizzare gli stridii dalla trasmissione di solitone e di LDs.

Caratteristica:

• Funzione di memoria: 16 schermi (dati misurati) con gli schermi dell'appoggio di batteria 10 (circostanze misurate) con il floppy disk dell'appoggio di batteria (MB KB/1.2 di formato 720 di MS-DOS)
• Esposizione: La frequenza, eccellente impone, 3-D, divisione in 2 parti, funzione del cursore, personalizzazione dell'esposizione di Corlor, elenco del monitoraggio di tendenza (potere, lunghezza d'onda)
• Connettore introdotto: Connettore di FC (fibra interna: PC sfregato, GI 50/125)
• Dati Outpu: tGP-IB fornito come uscita standard e diretta del tracciatore, stampante incorporata (velocità di stampa: sec 8. o più di meno)

La latta ottica di frequenza ha visualizzato

• Oltre al modo di esposizione generale di lunghezza d'onda, uno spettro misurato può essere visualizzato come frequenze ottiche. Poichè la luce può direttamente essere letta nelle unità di THz, è utile per la misurazione il WDM e degli stridii ottici da LDs e per analizzare il sistema di trasmissione di solitone.

Analisi di coerenza di ±165 millimetro

• Poichè il Q8347 utilizza un interferometro di Michelson, il sistema è capace dell'esecuzione dell'analisi della coerenza. Questa funzione permette la valutazione facile della prestazione di soppressione di rumore di LDs per i dischi ottici. Ancora, il colpo dell'interferometro può notevolmente essere aumentato per permettere che l'analisi sia fatta in un'immagine di ±165 millimetro. Quindi, l'analisi più dettagliata può essere il modo, in aggiunta al valore di picco massimo secondario convenzionale (valore del α).

Funzione di montaggio della curva

• Il Q8347 fornisce al montaggio di curva sech2 e le funzioni gaussiane. Quindi, è utile per analisi dello spettro del sistema di trasmissione di solitone.
