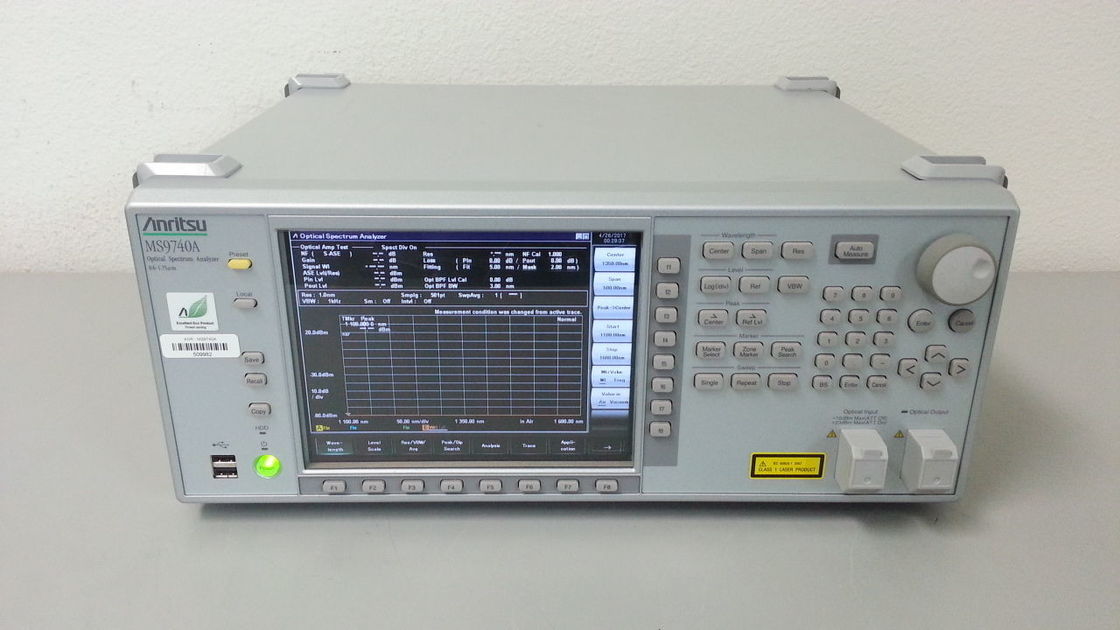

• ANRITSU MS9740A il Anritsu MS9740A è un analizzatore di spettro ottico «unità tutta compresa» che ha la prestazione e le funzioni per esaminare tutti i dispositivi ottici attivi, compreso i moduli di SFP, di XFP e di SFP+ come pure ricetrasmettitori ottici e fonti ottiche di DFB e di VCSEL. I risultati di valutazione, quali la lunghezza d'onda, il livello, lo spettro, SMSR, OSNR, ecc. concentrare, sono visualizzati su uno schermo. La combinazione con un errore nella trasmissione del bit Rate Tester (BERT) supporta l'analisi dello spettro delle uscite ottiche del ricetrasmettitore e dei segnali di WDM. L'analizzatore di spettro ottico di MS9740A riduce il tempo totale dalla forma d'onda che spazza a trasferimento di dati all'attrezzatura di controllo esterno e supporta le procedure semplici dell'analisi (faaster di fino a 80% che alcuni modelli in competizione), la prestazione costata eccellente d'offerta e la migliore produttività.

Caratteristica:

• Le specifiche per il Anrtisu MS9740A includono:
• Fibra ottica applicabile: una fibra di 10 µm/125 µm MP (ITU-T G.652), fibra di GI di 50 µm/125 µm
• Connettore ottico: Utente sostituibile: FC, SC, ST, BACCANO, LC
• Gamma di misura di lunghezza d'onda: 600 nanometro alla lunghezza d'onda di 1750 nanometro
• accuratezza: ±20 pm (1520 nanometro a 1620 nanometro, risoluzione: 0,03 - 0,2 nanometri) (spec. indicate con opzione 002 installata) ±100 pm (1520 nanometro a 1620 nanometro, risoluzione: 0,5, 1,0 nanometro) (spec. indicate con opzione 002 hanno installato) fissanti risoluzione: 0,03, 0,05, 0,07, 0,1, 0,2, 0,5, 1,0 nanometro (RBW: filtro ottico da dB 3: larghezza di banda della trasmissione)
• Alimentazione in ingresso di entrata massima: +23 dBm (ATT ottica: Su)
• Gamma dinamica: Alta gamma dinamica: 60 dB (0,4 nanometri dalla lunghezza d'onda di picco)
• Gamma dinamica normale: 58 dB (0,4 nanometri dalla lunghezza d'onda di picco) [risoluzione: 0,05 nanometri, 1550 nanometro, ATT ottica: Fuori, 20° a 30°C]
• Spazzata: Larghezza di spazzata: 0,2 nanometri - 1200 nanometri, 0 velocità di scansione di nanometro: sec =0.2. (Portata 5 nanometro)
• [Risoluzione: 0,1 nanometri, VBW=10 chilociclo, gamma dinamica normale, centro 1550 nanometro, inizio da fermarsi, nessun input ottico, punto campionario di spazzata: ] × 177 di dimensioni =501 e di Massachussets 426 (w) (H) × 350 (D) millimetro (a parte le proiezioni) =15.0 chilogrammo (senza opzione)
• La soluzione ideale per la valutazione attiva del dispositivo ottico questa unità tutta compresa ha la prestazione e le funzioni per esaminare tutti i dispositivi ottici attivi, compreso i moduli di SFP, di XFP e di SFP+ come pure i ricetrasmettitori ottici e le fonti ottiche di DFB e di VCSEL. I risultati di valutazione, quali la lunghezza d'onda, il livello, lo spettro, SMSR, OSNR, ecc. concentrare, sono visualizzati su uno schermo. La combinazione con un errore nella trasmissione del bit Rate Tester (BERT) supporta l'analisi dello spettro delle uscite ottiche del ricetrasmettitore e dei segnali di WDM.
• Tempo di spazzata di lunghezza d'onda <0>
• Domanda incorporata di valutazione attiva ottica del dispositivo (prova di modulo di LD)
• Opzione per le misure miste (opzione MS9740A-009 dell'interfaccia della fibra mista (µm 50/62.5))
• Connettore di LC di sostegni facendo uso dell'adattatore di conversione
• Funzione tutta compresa (modo) di millimetro MP sostenente e millimetro di fibra

Lista delle opzioni
