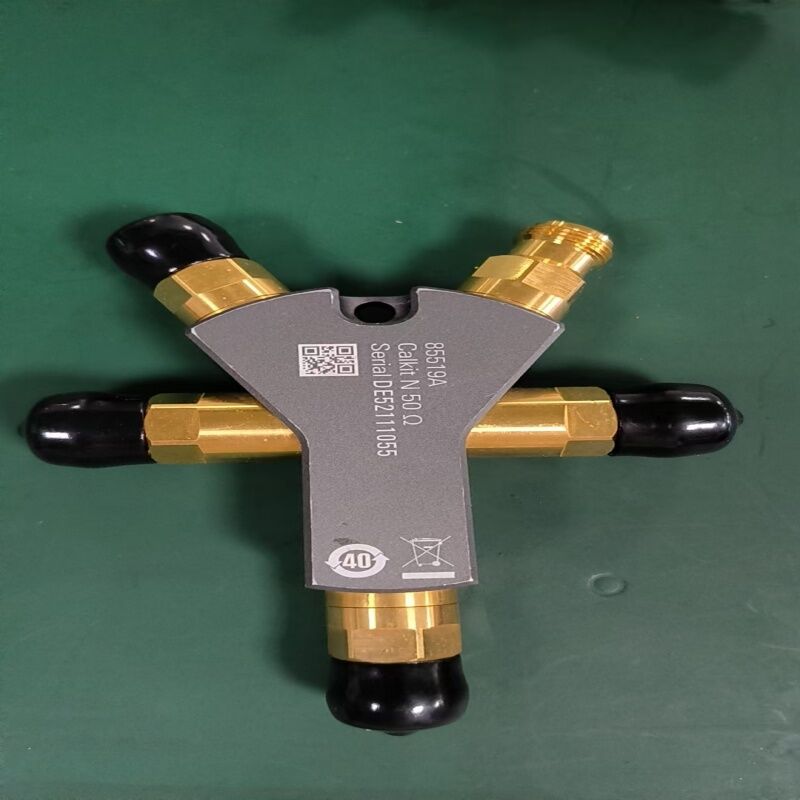

Keysight 85519A Kit di calibrazione tipo N femmina 50Ω DC-18GHz con standard di passaggio di carico corto aperto

Il Kit di calibrazione Keysight 85519A è uno standard di calibrazione meccanico di precisione progettato per la calibrazione di analizzatori di rete vettoriali (VNA) nei sistemi di misurazione coassiali Type-N. Coprendo DC fino a 18 GHz, questo kit fornisce gli standard Open, Short, Load e Through richiesti per routine di calibrazione complete a una porta e a due porte, inclusi i metodi SOLT (Short-Open-Load-Through) e TRL (Through-Reflect-Line).

Ogni standard è lavorato con precisione per fornire risultati di calibrazione ripetibili e stabili:

• Standard Open (femmina Type-N): Ritardo di offset di 85,954 ps, caratterizzato con coefficienti polinomiali C0/C1/C2/C3 per una modellazione accurata della capacità di circuito aperto in frequenza. Deviazione di fase: ≤2,0° (DC-6GHz), ≤3,0° (6-9GHz), ≤4,0° (9-18GHz).
• Standard Short (femmina Type-N): Ritardo di offset di 85,954 ps, caratterizzato con coefficienti polinomiali L0/L1/L2/L3 per una modellazione precisa dell'induttanza di cortocircuito. Deviazione di fase: ≤1,5° (DC-6GHz), ≤2,5° (6-9GHz), ≤3,0° (9-18GHz).
• Standard Load (femmina Type-N): Terminazione di precisione da 50Ω ±0,5Ω con eccellente return loss: ≥42dB (DC-6GHz), ≥35dB (6-9GHz), ≥32dB (9-18GHz). Potenza massima in ingresso: 0,5W.
• Standard Through (femmina-femmina): Ritardo elettrico di 244,949 ps con perdita di offset di 1 GΩ/s. Return loss: ≥38dB (DC-4GHz), ≥34dB (4-8GHz), ≥28dB (8-18GHz). Perdita di inserzione: ≤0,035 dB √f/GHz.

• Calibrazione VNA: Calibrazione SOLT completa a una porta e a due porte per le serie Keysight PNA, ENA e FieldFox, nonché per analizzatori di rete vettoriali di altri produttori
• Misurazioni di parametri S: Garantisce misurazioni accurate di riflessione e trasmissione rimuovendo gli errori sistematici
• Test di componenti: Caratterizzazione di precisione di componenti coassiali Type-N, cavi e antenne
• Test di produzione: Calibrazione ripetibile e tracciabile per stazioni di test di produzione

Per mantenere l'alta precisione del kit di calibrazione 85519A, maneggiare con cura ed evitare urti meccanici. I connettori Type-N possono essere collegati a mano; se si utilizza una chiave dinamometrica, 12 lb-pollice (136 N-cm) è raccomandato. Montare i cappucci protettivi sui connettori quando non in uso e conservare in un ambiente resistente agli urti. Intervallo di ricalibrazione raccomandato: 1 anno.
