Schwarzbek BBHA 9170 Antenna a Corno 15-26.5 GHz Usata Testata

Name: Schwarzbek BBHA 9170 Antenna a Corno 15-26.5 GHz Usata Testata
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: BBHA 9170
Availability: InStock

Marchio:	Schwarzbek
Numero di modello:	BBHA 9170
MOQ:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

Germany

Product name:

Broadband Horn Antenna

Nominal Frequency Range::

15 - 26.5 GHz

Usable Frequency Range::

14 - 40 GHz

Antenna Factor::

38-45 dB/m

Condition:

Used

Functions:

Tested, in Full Working Conditions

Supply Ability:

in stock

Evidenziare:

Antenna a corno Schwarzbek BBHA 9170

Antenna a corno 15-26.5 GHz

apparecchiature di prova EMC utilizzate

Descrizione del prodotto

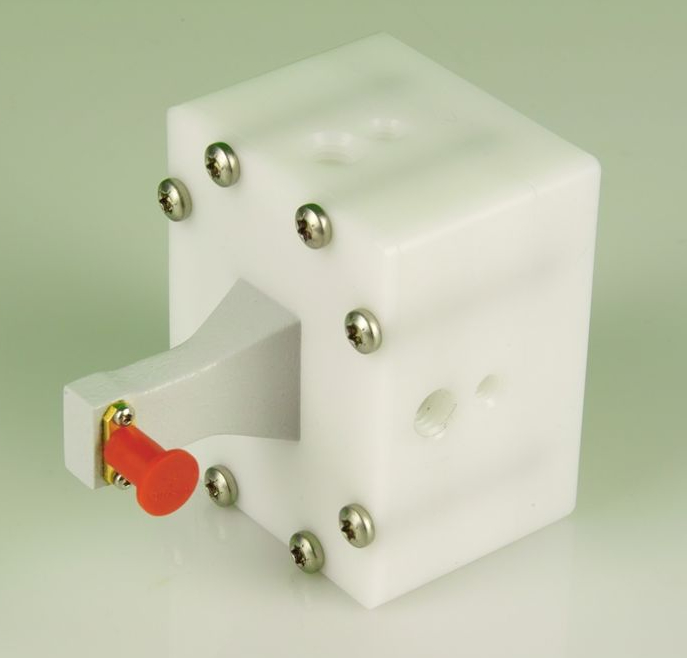

Antenna a corno a banda larga Schwarzbek BBHA 9170 26,5 GHz (40 GHz)

Descrizione dell'antenna a corno a banda larga Schwarzbek BBHA 9170 26,5 GHz (40 GHz)

Antenna a corno a banda larga a polarizzazione lineare (ottone con corpo di montaggio in plastica) per applicazioni di ricezione e trasmissione.

Il conduttore interno (pin di alimentazione) si trova generalmente all'interno del piano di polarizzazione. Per la polarizzazione orizzontale, il conduttore interno deve essere impostato orizzontalmente, per la polarizzazione verticale, il conduttore interno deve essere impostato verticalmente

Specifiche dell'antenna a corno a banda larga Schwarzbek BBHA 9170 26,5 GHz (40 GHz)

Gamma di frequenza nominale:	15 - 26,5 GHz
Gamma di frequenza utilizzabile:	14 - 40 GHz
Guadagno:	15-20 dBi
Fattore antenna:	38-45 dB/m
Impedenza nominale:	50 Ω
Potenza massima in ingresso:	10 W (cont.)
Potenza massima in ingresso:	25 W (picco)
VSWR:	tip. 2
Larghezza del fascio a 3 dB piano E:	13°-21°
Larghezza del fascio a 3 dB piano H:	14°-23°
Materiale:	Alluminio
Dimensioni:	75 x 86 x 60 mm
Filettature di montaggio:	3/8", 1/4"
Peso:	0,3 kg
Connettore:	SMA-compatibile femmina

Frequenza	Guadagno (Isotr)	Fattore antenna
GHz	dBi	dB/m
14	6.61	46.54
15	13.93	39.81
16	15.18	39.12
17	18	36.83
18	19.13	36.19
19	17.83	37.96
20	18.27	37.97
21	19.04	37.62
22	19.76	37.31
23	19.61	37.84
24	18.65	39.17
25	18.47	39.71
26	19.12	39.40
27	19.47	39.38
28	20.56	38.61
29	20.16	39.30
30	19.92	39.85
31	19.76	40.28
32	19.31	41.02
33	19.50	41.09
34	19.63	41.22
35	19.06	42.04
36	19.19	42.16
37	19.51	42.07
38	19.58	42.24
39	18.57	43.47
40	19.26	43.00
41	20.57	41.91
42	18.43	44.26

Diagramma di radiazione di BBHA 9170

Schwarzbek BBHA 9170 Antenna a Corno 15-26.5 GHz Usata Testata 0

FAQ:

1. Puoi spedire ordini in Canada o Australia?
Sì, possiamo. Spediamo ordini in tutto il mondo.
2. Quale metodo di consegna utilizzi? E tempi di consegna?
Possiamo spedire tramite EMS, DHL, FedEx, UPS, TNT con numero di tracciamento. I tempi di consegna usuali sono 4-7 giorni lavorativi.
3. Qual è il tuo termine di pagamento?
Pagamento del 100% T/T prima della spedizione.
4. Come posso porre altre domande?
Puoi contattarci online o lasciarci messaggi qui sotto.

Schwarzbek BBHA 9170 Antenna a Corno 15-26.5 GHz Usata Testata 2
