Dettagli dei prodotti
|

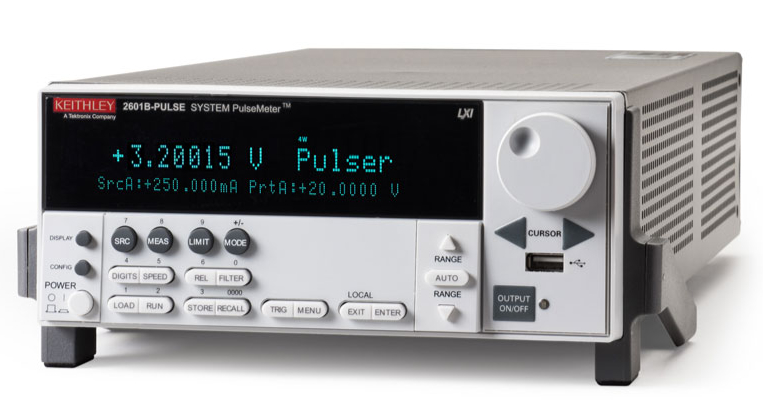

Keithley 2601B-PULSE 10A 10V Source Measure Unit con impulsi da 10µs
| Marchio: | Keithley |
| Numero di modello: | 2601-PULSE |
| MOQ: | 1 set |
| Prezzo: | Negoziabile |
| Condizioni di pagamento: | t/t |
Source measure unit Keithley 2601B-PULSE
,Source measure unit 10A 10V
,Source measure unit con impulsi da 10µs
Keithley 2601B-PULSEUnità di misura della fonte,10 μsec Pulsore/Unità di misura della sorgente
Descrizione di Keithley 2601B-PULSE
Il sistema di circuito di controllo 2601B-PULSE® elimina la necessità di regolare manualmente i cambiamenti di carico fino a 3 μH,assicurando che l'impulso non abbia eccessi e suoni quando si emettono impulsi da 10 μs a 500 μs a qualsiasi livello di corrente fino a 10 ampere. Con tempi di aumento dell'impulso < 1,7 μs, è possibile caratterizzare correttamente il dispositivo o il circuito sottoposto a prova.
- Uscita 10 A @ 10 V con larghezza di impulso di 10 μs
- Tempo di aumento dell'impulso < 1,7 μs da caratterizzare con certezza
- Impulso di uscita ad alta fedeltà senza sintonizzazione a qualsiasi livello di corrente
Il 2601B-PULSE aggiunge funzionalità di pulsante all'integrità di misura superiore, sincronizzazione, velocità e precisione che conoscete dallo strumento SMU Keithley 2601B leader del settore.
- Pulser 0,05% di precisione di misurazione di base con digitalizzazione di 1 MS/s
- SMU 100 nA gamma di corrente bassa con sensibilità 100 fA
- Connessioni BNC del pannello posteriore per una rapida installazione dei cavi
La tecnologia Test Script Processor (TSP®) integra ed esegue programmi di test completi all'interno dello strumento SMU per fornire le migliori prestazioni del settore.La tecnologia TSP-Link® consente l'espansione di fino a 32 nodi TSP-Link per la creazione di reti ad alta velocità, SMU-per-pin test paralleli senza un mainframe.
- Elimina le comunicazioni bus che richiedono molto tempo da e per il PC
- Processo avanzato di elaborazione dei dati e controllo dei flussi
- Collegare fino a 32 nodi TSP-Link
- Riconfigurazione facile a seconda dei cambiamenti dei requisiti di prova
Caratteristiche principali di Keithley2601B-PULSE
• 10 A @ 10 V, uscita di impulsi di 10 microsecondi
• USB 2.0, LXI Core, GPIB, RS-232 e interfacce I/O digitali
• Tecnologia di espansione TSP-Link per test paralleli multicanale senza mainframe
• La tecnologia TSP integra programmi di prova completi all'interno dello strumento per la migliore capacità di produzione a livello di sistema
• capacità di corrente continua fino a ±40 V @ ±1,0 A, 40 Watt
• doppi digitalizzatori da 1 megasampolo/secondo per misurazioni di impulsi I/V ad alta velocità (solo funzione pulsante)
• Sostenuto dallo strumento software non programmatore Keithley KickStart
• Non richiede sintonizzazione; funziona con carichi induttivi fino a 3 μH
Specificità di Keithley2601B-PULSE
Il presente documento contiene le specifiche e le informazioni supplementari per lo strumento 2601B-PULSE System SourceMeter 10 μs Pulser/SMU.
Le specifiche sono le norme contro le quali viene testato il 2601B-PULSE.
I valori supplementari e tipici non sono giustificati, si applicano a 23 °C e sono forniti esclusivamente a titolo informativo.
Le specifiche di precisione sono applicabili sia per le modalità normale che per quelle ad alta capacità.
La sorgente e la precisione di misurazione sono specificate ai terminali dello strumento Pulser/SMU alle seguenti condizioni:
1. da 18 °C a 28 °C, umidità relativa < 70%
2Dopo due ore di riscaldamento
3Velocità normale (1 NPLC)
4A/D auto-zero abilitato
5. Solo funzionamento del sensore remoto o funzionamento locale a zero correttamente
6. Periodo di taratura = 1 anno
Le precisioni delle specifiche delle caratteristiche dell'impulsor sono specificate ai terminali dello strumento alle seguenti condizioni:
• apertura minima di 10 μs.
• Solo per il telecomando.
• Induttanza totale del cavo e del DUT ≤ 3 μH, misurata a 100 kHz
