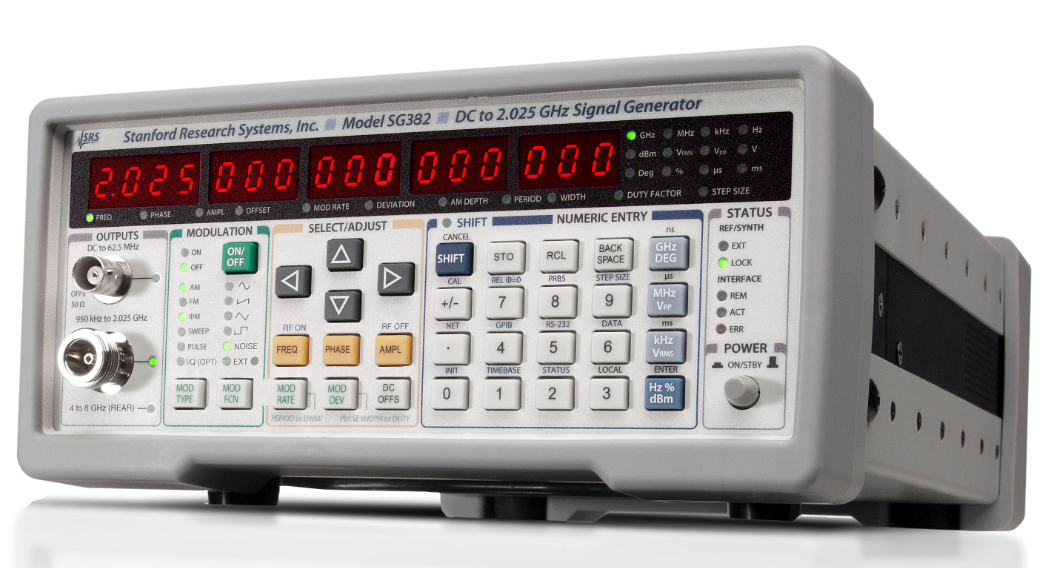

SRS Stanford Research Systems Modello SG380 Serie Generatori di Segnale RF SG382 SG384 SG386

Descrizione dei Generatori di Segnale RF SRS Stanford Research Systems Modello SG382 SG384 SG386

Presentazione dei nuovi Generatori di Segnale RF Serie SG380: finalmente, sorgenti RF ad alte prestazioni e convenienti.

I Generatori di Segnale RF Serie SG380 utilizzano un'architettura unica e innovativa (Sintesi di Frequenza ad Approssimazione Razionale) per offrire una risoluzione di frequenza ultra-elevata (1 µHz), un eccellente rumore di fase e capacità di modulazione versatili (AM, FM, ØM, modulazione a impulsi e sweep) a una frazione del costo dei progetti concorrenti.

I Generatori di Segnale RF Serie SG380 utilizzano un'architettura unica e innovativa (Sintesi di Frequenza ad Approssimazione Razionale) per offrire una risoluzione di frequenza ultra-elevata (1 µHz), un eccellente rumore di fase e capacità di modulazione versatili (AM, FM, ØM, modulazione a impulsi e sweep) a una frazione del costo dei progetti concorrenti. I modelli standard producono onde sinusoidali da CC a 2,025 GHz (SG382), 4,05 GHz (SG384) e 6,075 GHz (SG386).

I modelli standard producono onde sinusoidali da CC a 2,025 GHz (SG382), 4,05 GHz (SG384) e 6,075 GHz (SG386). C'è un raddoppiatore di frequenza opzionale (Opt. 02) che estende la gamma di frequenza dell'SG384 e dell'SG386 a 8,10 GHz.Uscite di clock differenziali a basso jitter (Opt. 01) sono disponibili e viene offerto anche un ingresso di modulazione I/Q esterno (Opt. 03). Per applicazioni esigenti, la Serie SG380 può essere ordinata con una base dei tempi al rubidio (Opt. 04).Sul pannello frontale

I Generatori di Segnale Serie SG380 hanno due uscite sul pannello frontale con gamme di frequenza sovrapposte. Un BNC fornisce uscite da CC a 62,5 MHz con offset e ampiezze regolabili da 1 mV a 1 Vrms in un carico da 50 Ω. Un'uscita di tipo N genera frequenze da 950 kHz a 4,05 GHz con potenza da +16,5 dBm a -110 dBm (ampiezza da 1 Vrms a 0,707 µVrms) in un carico da 50 Ω.

Modulazione

I Generatori di Segnale SG380 offrono un'ampia varietà di capacità di modulazione. Le modalità includono la modulazione di ampiezza (AM), la modulazione di frequenza (FM), la modulazione di fase (ΦM) e la modulazione a impulsi. C'è una sorgente di modulazione interna e un ingresso di modulazione esterno. La sorgente di modulazione interna produce forme d'onda sinusoidali, a rampa, a dente di sega, quadre e di rumore. Un segnale di modulazione esterno può essere applicato all'ingresso di modulazione sul pannello posteriore. Il generatore di modulazione interno è disponibile come uscita sul pannello posteriore.

A differenza dei generatori di segnale analogici tradizionali, la Serie SG380 può eseguire lo sweep continuamente da CC a 62,5 MHz. E per frequenze superiori a 62,5 MHz, ogni intervallo di sweep copre più di un'ottava.

OCXO o Base dei Tempi al Rubidio

La Serie SG380 viene fornita con un oscillatore a cristallo controllato da forno (OCXO) come base dei tempi. La base dei tempi utilizza un risonatore a 10 MHz a terzo sovratono compensato dallo stress in un forno a controllo termostatico. La base dei tempi fornisce un rumore di fase molto basso e un invecchiamento molto basso. Un oscillatore al rubidio opzionale (Opt. 04) può essere ordinato per ridurre sostanzialmente l'invecchiamento della frequenza e migliorare la stabilità della temperatura.

La base dei tempi interna a 10 MHz (sia l'OCXO standard che il riferimento al rubidio opzionale) è disponibile su un'uscita sul pannello posteriore. Un riferimento di base dei tempi esterno a 10 MHz può essere fornito all'ingresso della base dei tempi sul pannello posteriore.

Uscite di Clock ad Onda Quadra

Uscite di clock differenziali opzionali (Opt. 01) sono disponibili sul pannello posteriore, che rendono la Serie SG380 generatori di clock di precisione oltre che generatori di segnale. I tempi di transizione sono tipicamente 35 ps e sia l'offset che le ampiezze delle uscite di clock possono essere regolati per la conformità con i livelli PECL, ECL, RSECL, LVDS, CML e NIM.

Ingressi I/Q

Gli ingressi I/Q opzionali (Opt. 03) consentono ai segnali in banda base I e Q di modulare portanti da 400 MHz a 6,075 GHz. Questa opzione consente inoltre al modulatore I/Q di essere pilotato da un generatore di rumore interno con ampiezza e larghezza di banda regolabili. Le uscite sul pannello posteriore consentono di visualizzare la sorgente di rumore o di utilizzarla per altri scopi.

Raddoppiatore di Frequenza in Uscita

L'SG384 e l'SG386 possono essere ordinati con un raddoppiatore di frequenza (Opt. 02) che estende la gamma di frequenza a 8,10 GHz. L'ampiezza dell'uscita RF sul pannello posteriore può essere regolata da –10 dBm a +13 dBm. Questa opzione viene fornita anche con un'uscita di sorgente di polarizzazione che può essere impostata con una risoluzione di 5 mV su ±10 VCC.

Comunicazione Semplice

Il funzionamento remoto è supportato con interfacce GPIB, RS-232 ed Ethernet. Tutte le funzioni dello strumento possono essere controllate e lette tramite una qualsiasi delle interfacce. È possibile salvare fino a nove configurazioni dello strumento in memoria non volatile.

Una Nuova Tecnica di Sintesi di Frequenza

I Generatori di Segnale Serie SG380 si basano su una nuova tecnica di sintesi di frequenza chiamata Sintesi di Frequenza ad Approssimazione Razionale (RAFS). RAFS utilizza piccoli divisori interi in un anello ad aggancio di fase (PLL) convenzionale per sintetizzare una frequenza che sarebbe vicina alla frequenza desiderata (tipicamente entro ±100 ppm) utilizzando la frequenza di riferimento nominale del PLL. La frequenza di riferimento del PLL, che è alimentata da un oscillatore a cristallo a controllo di tensione che è agganciato in fase a un sintetizzatore digitale diretto con dithering, viene regolata in modo che il PLL generi la frequenza esatta. In questo modo si ottiene un'elevata frequenza di confronto di fase (tipicamente 25 MHz) che produce un basso rumore di fase, spostando al contempo gli spur del riferimento PLL lontano dalla portante, dove possono essere facilmente rimossi. Il risultato finale è una sorgente RF agile con basso rumore di fase, risoluzione di frequenza essenzialmente infinita, senza gli spur della sintesi a frazione-N o il costo di un oscillatore YIG.

Caratteristiche Principali dei Generatori di Segnale RF SRS Stanford Research Systems Modello SG382 SG384 SG386

Da CC a 2 GHz, 4 GHz o 6 GHz

• GPIB, RS-232 ed Ethernet
• -116 dBc/Hz rumore di fase
• (offset di 20 kHz, f=1 GHz)
  AM, FM, ØM, PM e sweep
• Risoluzione di 1 µHz
• Base dei tempi OCXO (std.)
• Specifiche di

Generatori di Segnale RF SG382 SG384 SG386Impostazione della Frequenza

SG382 SG384 SG386Generatore di segnale SG382 2GHz

Generatore di segnale SG384 4GHz
Generatore di segnale SG386 6GHz
Opzione 01 Uscite di clock sul pannello posteriore
Opzione 02 Raddoppiatore a 8 GHz e polarizzazione CC
(solo SG384 e SG386)
Opzione 03 Modulazione I/Q esterna
Opzione 04 Base dei tempi al rubidio
Kit di montaggio su rack singolo RM2U-S
Kit di montaggio su rack doppio RM2U-D
