I contatori di potenza ML2437A e ML2438A combinano i vantaggi della precisione del termometro, della velocità del diodo e della grafica di visualizzazione del contatore di potenza di picco.Il risultato è un singolo strumento che campiona a più di 35K al secondo e raggiunge 90 dB di gamma dinamica con un singolo sensoreQuesti contatori includono la capacità di visualizzazione grafica come caratteristica standard.La custodia robusta e la batteria NiMH opzionale ad alta capacità apportano precisione di qualità di laboratorio alle applicazioni di servizio sul campo. ML2437A ha un ingresso e ML2438A ha due ingressi.

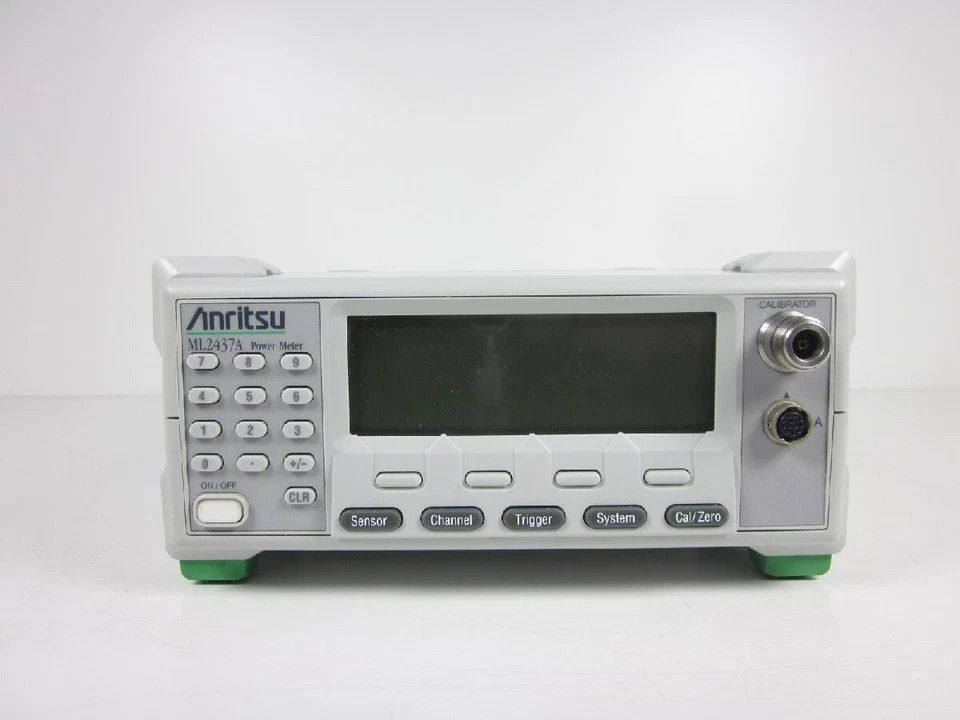

Caratteristiche del AnritsuML2437A Misuratore di potenza RF

• Velocità e gamma dinamica
  L'alta sensibilità dei sensori di potenza della serie MA247xD di gamma 90 dB raggiunge letture di potenza stabili a -70 dBm.La moderna tecnologia dei connettori consente di ottenere una perdita di ritorno leader nel settore per una maggiore precisione attraverso 50 GHz. I sensori ad alta precisione della serie MA244xD con una gamma di 87 dB migliorano ulteriormente le prestazioni di perdita di ritorno aggiungendo un circuito di corrispondenza all'estremità anteriore della serie MA247xD.

• Sensori termici veloci
  L'ultima tecnologia di elaborazione dei semiconduttori di Anritsu produce sensori di potenza termica con velocità aumentata di un ordine di grandezza.I miglioramenti nella tecnologia dei connettori riducono l'incertezza di disallineamento di misura attraverso i 50 GHz a livelli precedentemente raggiunti solo a 20 GHzLa tecnica di fabbricazione, nonché la tecnologia di campionamento e DSP della serie ML2430A, ottimizzano la velocità di misurazione fino a 4 ms di tempo di risalita e caduta.
• Velocità GPIB
  La velocità leader nel settore è raggiunta in una varietà di condizioni di funzionamento, tra cui impostazioni di mediazione, impostazioni di controllo del sensore, condizioni di attivazione, modalità di funzionamento, tipo di sensore,e produttore dell'interfaccia GPIBLa serie ML2430A offre la possibilità di misurare e trasferire un'alta velocità di 200 punti dati utilizzando la modalità di funzionamento del profilo con tassi di campionamento di 35k al secondo.

• Emulazione GPIB
  Con un'emulazione del 99,9% di metri più vecchi, la serie ML2430A migliora la produttività del sistema ATE.Il miglioramento tipico della velocità del sistema di prova è da 2 a 10 volte più veloce, a seconda del numero di misurazioni effettuate durante la prova, l'uso minimo di istruzioni di attesa all'interno del codice e il modello di contatore emulato.

• Controlli di attivazione
  A che serve l'alta velocità senza i controlli di attivazione e campionamento?Le funzioni di attivazione e attivazione degli eventi di acquisizione dei dati, tradizionalmente presenti sui costosi contatori di potenza di picco, sono standard nella serie ML2430A.. Il ritardo di attivazione e il tempo di integrazione del campione per lettura possono essere direttamente controllati dall'operatore. Le fonti di attivazione includono TTL continuo, interno, esterno e manuale.L'acquisizione dei dati può essere controllata in modo ottimale per la sincronizzazione con altre apparecchiature di prova.
• Display grafico del profilo di scoppio
  Il ML2430A è dotato di campionamento ripetitivo casuale per l'elevata risoluzione dei segnali veloci.La velocità di campionamento a 35 kHz produce profili di potenza chiari di segnali cellulari e PCS, incluso TDMA, PHS, GSM e DCS-1800. La potenza di pulsazione è facilmente e ripetibilmente misurata utilizzando la media del cursore.Misura la potenza massima dell'impulso su > 80 dB di gamma dinamica in modalità di lettura a velocità GPIB > 200 letture al secondo.
• Display grafico della potenza rispetto al tempo
  Uno dei tipi di programma ATE più comuni è un grafico di potenza RF rispetto a qualche stimolo.La modalità di potenza rispetto al tempo è una visualizzazione in stile grafico a strisce per il monitoraggio delle variazioni di guadagno e potenza di uscita nel tempo / temperatura, tensione di alimentazione o tolleranza di un componente.potenza contro modalità tempo velocità problemi di scatto di condizioni insolite come interruttori intermittenti o controllo di potenza anormale in un telefono cellulareLa modalità potenza contro tempo fornisce una chiara visualizzazione della variazione di potenza RF.
• Collegamento per stampanti parallele
  Molte stampanti della serie deskjet possono essere collegate direttamente alla serie ML2430A per una rapida documentazione delle prestazioni sul banco o sul campo.le impostazioni di attivazione e di mediazione sono elencate con la stampa di visualizzazioneIn tal modo, le prove di anomalie del DUT (dispositivo in fase di prova) possono essere replicate rapidamente, consentendo agli ingegneri di risolvere i problemi con un investimento minimo di tempo.

Specifiche aggiuntive di AnritsuML2437A Misuratore di potenza RF

• Intervallo dinamico di 90 dB
  I tipici sistemi ATE dell'industria delle comunicazioni operano su un intervallo dinamico da 60 a 80 dB. Il range dinamico di 90 dB della serie MA247xD sostituisce due sensori da 50 dB.Inoltre un interruttore RF non è più necessario per i due sensoriCiò riduce la complessità del controllo del software e accelera ulteriormente l'esecuzione dei test.
• EEPROM del sensore
  Tutti i sensori della serie MA24xx sono dotati di EEPROM interne per la memorizzazione dei dati relativi al fattore di taratura rispetto alla frequenza.miglioramento della precisione e della comodità.
• Alta affidabilità
  Con un telaio robusto in policarbonato, le maniglie sono resistenti agli urti e al trattamento in campo aspro.Un pannello di copertura anteriore e una custodia morbida sono opzionali per una maggiore protezione ambientale- I sensori di potenza sono anche robusti per la manipolazione dura.
• Maggiore precisione
  L'incertezza di non corrispondenza è in genere la più grande fonte di errore.riducendo tipicamente l'incertezza di disallineamento della metàI sensori ad alta precisione della serie MA244xD incorporano un pad di abbinamento che migliora ulteriormente la perdita di ritorno di 5 a 6 dB, riducendo di nuovo a metà l'incertezza di non abbinamento.
• Tabella di offset per la correzione della perdita di percorso
  La compensazione della reazione di frequenza degli attenuatori, degli accoppiatori, dei cavi, degli interruttori e di altri dispositivi di prova migliora la precisione delle misurazioni.la serie ML2430A può applicare una tabella di offset di attenuazione rispetto alla frequenza in aggiunta alla tradizionale capacità di offset fisso in dBQuando una connessione del sensore di potenza è preceduta da un nuovo limitatore di potenza a banda larga della serie 1N, la tabella di offset compensa la risposta di frequenza.Sensore a prova di bruciore.
• Controllo del menu Softkey
  I menu softkey semplificano il controllo dello strumento rendendo l'interfaccia utente più facile da capire.
• Batteria
  La batteria opzionale NiMH “Smart” supporta un'elevata densità di carica per un tipico giorno di funzionamento di 8 ore.e l'eliminazione dell'effetto di memoria in stile NiCd migliora ulteriormente la comodità di questa tecnologia della batteria.
• Voltmetro
  La serie ML2430A supporta anche la misurazione della tensione ad alta velocità. Un pannello posteriore BNC misura la tensione o opera come ingresso V / GHz supportando la correzione automatica del fattore di taratura del sensore.
