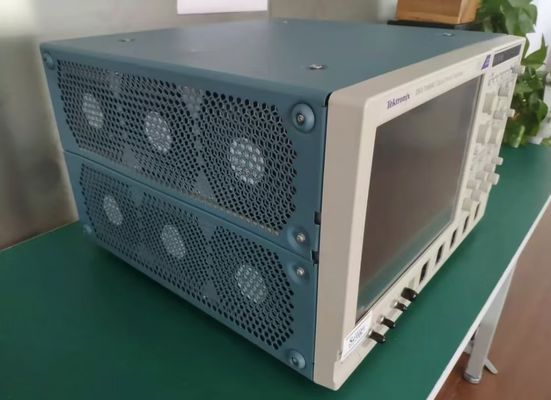

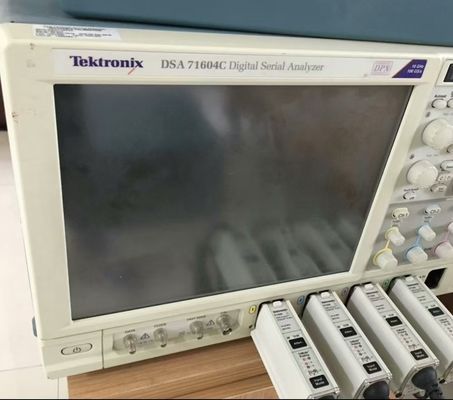

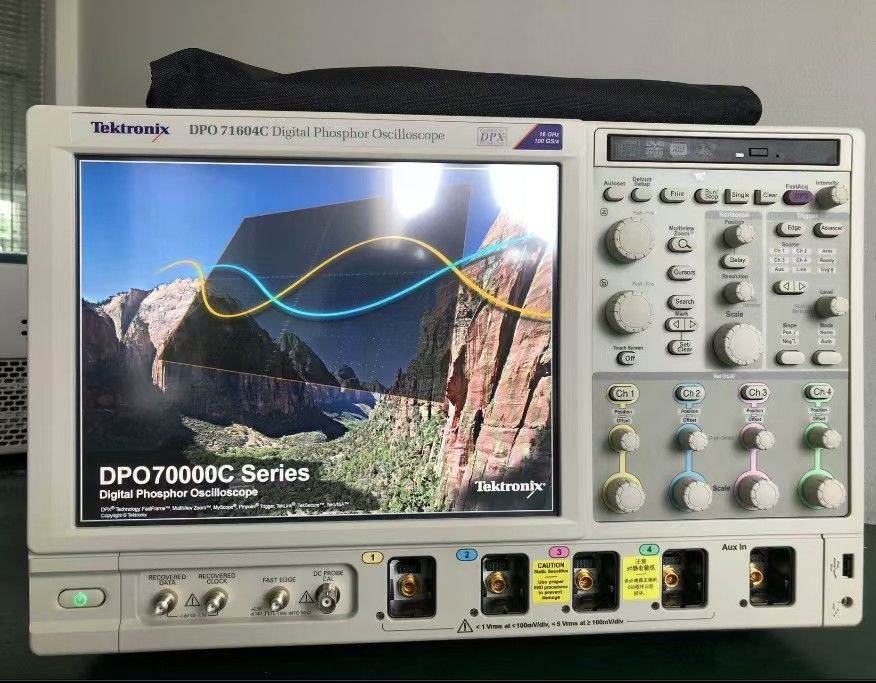

Testato oscilloscopio digitale Tektronix DPO71604C DSA71604C 16 GHz 100 GS/s a 4 canali

Descrizione di Tektronix DPO/DSA71604C

Per sviluppare con gli standard seriali ad alta velocità di oggi, l'analizzatore seriale digitale DSA70000 è la soluzione senza compromessi ad alte prestazioni e dedicata per affrontare in modo efficiente le sfide di progettazione

La serie DSA70000 è una nuova generazione di analizzatori seriali digitali in tempo reale basati sulla stessa tecnologia avanzata degli oscilloscopi digitali a fosforo in tempo reale DPO70000.Mentre la tecnologia seriale ad alta velocità diventa sempre più diffusa, sempre più progettisti sono alla ricerca di soluzioni semplici da usare, complete e dedicate per verificare, caratterizzare, depurare e testare sofisticati progetti seriali ad alta velocità.La serie DSA70000 è specificamente mirata ad affrontare i difficili problemi di progettazione seriale ad alta velocità affrontati dai progettistiLa tecnologia è basata su un'ampia gamma di tecnologie di comunicazione e di comunicazione, in particolare la tecnologia per l'acquisizione di dati seriali.e strumenti di debug senza pari della serie DPO70000Inoltre, è dotato di strumenti di analisi estesi che consentono analisi di segnali seriali ad alta velocità e misurazioni di conformità in uno strumento specializzato.

Gli analizzatori della serie DSA70000 forniscono la fedeltà del segnale degli oscilloscopi Tektronix per garantire la fiducia nei risultati delle misurazioni: elevata percentuale di campionamento su tutti i modelli, su tutti i canali,per catturare più dettagli del segnale (transienti, imperfezioni, bordi rapidi), 25 GS/s su tutti e quattro i canali per i modelli a 4, 6 e 8 GHz, 50 GS/s su tutti e quattro i canali per i modelli a 12 GHz.5, 16 e 20 GHz, amplificazione della larghezza di banda nonché miglior basso livello di rumore di jitter e precisione verticale per misurazioni molto accurate.

La serie DSA70000 fornisce l'acquisizione più lunga del settore per fornire una maggiore risoluzione e una sequenza temporale più lunga.o un campione opzionale fino a 100 M su tutti e quattro i canali per il 4, 6 e 8 GHz, 200 M campioni su tutti e quattro i canali per il 12.5Gestisci facilmente questa lunghezza di registrazione profonda e fornisci un confronto e un'analisi dettagliati di più segmenti di forma d'onda con la funzione MultiView ZoomTM.

Gli analizzatori DSA70000 condividono la tecnologia DPX del DPO70000 e possono fornire un elevato tasso di cattura delle forme d'onda a più di 300.000 forme d'onda al secondo.La serie DSA70000 cattura questi eventi di guasto intermittenti che possono rompere un progetto con la modalità di acquisizione FastAcq. Con l'attivazione di Pinpoint®, la serie DSA70000 è anche dotata di dispositivi per isolare una sezione di un segnale complesso per ulteriori analisi.

Per eseguire il debug delle architetture seriali, la serie DSA70000 dispone del triggering di schemi seriali NRZ e del decodifica del protocollo con recupero dell'orologio integrato.Identifica le transizioni, e decodifica caratteri e altri dati di protocollo. È possibile vedere le sequenze di bit catturate decodificate nelle loro parole per una comodissima analisi (per 8b/10b e altri flussi di dati seriali codificati),o si può impostare le parole codificate desiderate per il trigger modello seriale per catturareInfine, è possibile sincronizzare acquisizioni di modelli di test seriali lunghi fino a 6,25 Gbps per eliminare il jitter casuale.

La serie DSA70000 dispone di misure di jitter e tempistica di massima precisione, nonché di algoritmi di analisi completi.Si possono effettuare misurazioni di jitter su cicli di orologio contigui da ogni impulso valido in un singolo acquisizione colpo. Misure multiple e grafici di tendenza mostrano rapidamente la tempistica del sistema in condizioni variabili.Include anche la separazione di Jitter casuale e deterministica, nonché la misurazione di Jitter totale a Bit Error Ratio di 10- 18 anni.

Communications Mask Testing fornisce un portafoglio completo di maschere per verificare la conformità agli standard di comunicazione seriale.544 Mbps a 155 Mbps)/ANSI T1.102 (1.544 Mbps a 155 Mbps); Ethernet IEEE 802.3; ANSI X3.263 (1.544 Mbps a 3.125 Gbps XAUI); Sonet/SDH (51.84 Mbps a 2.4883 Gbps); Fiber Channel (133 Mbps a 4.25 Gbps*)1) InfiniBand (2,5 Gbps); USB (12 Mbps a 480 Mbps); Serial ATA (1,5 Gbps, 3 Gbps); Serial Attached SCSI (1,5 Gbps, 3,0 Gbps); IEEE 1394b (491,5 Mbps a 1,966 Gbps); Rapid I/O (1,25 Gbps a 3,0 Gbps).125 Gbps)Gli standard OIF (2.488 Gbps a 3.11 Gbps); PCI Express (2.5 Gbps).

Test di strato fisico accurato, semplice e personalizzabile su standard seriali ad alta velocità.FB-DIMM, Serial ATA, Serial Attached SCSI, Fiber Channel, XAUI, IEEE1394b, RapidIO) è fondamentale per garantire l'interoperabilità del dispositivo.Il recupero dell'orologio in tempo reale (RT-Eye®) brevettato e il rendering oculare forniscono il recupero dell'orologio specifico standard, diagrammi oculari ad alta precisione per bit di transizione e non di transizione e misurazioni precise del jitter e misurazioni di de-enfasi.Moduli di conformità e analisi specifici per la norma che configurano la maschera di forma d'onda pass/fail e le prove dei limiti di misurazione sono disponibili anche in opzione per PCI Express (opzione PCE), per Serial ATA e SAS (SST opzionale), per FB-DIMM (Fully Buffered - Dual Inline Memory Module) (opzionale FBD) o InfiniBand (opzionale IBA)

L'oscilloscopio a quattro canali fornisce una larghezza di banda di 16 GHz e una velocità massima di campionamento in tempo reale di 100 GS/s.La lunghezza di registrazione dello scope (fino a 10 M (20 M per DSA) offre un'alta risoluzione e una cattura di forma d'onda di lunga durataL'eccellente rapporto segnale/rumore e la superiorità dell'integrità del segnale garantiscono la sicurezza dei risultati di misura.

L'ambito può anche isolare la causa e debug dei sottosistemi malfunzionanti.Gli utenti possono anche identificare rapidamente le anomalie del segnale intermittente, risparmiando ore o addirittura giorni rivelando la natura del guasto, in modo da poterlo isolare utilizzando sofisticate modalità di attivazione.I suoi trigger Pinpoint consentono allo scoppio di catturare, analizzare ed eliminare eventi rari come le corse di segnale o i guasti causati da problemi di integrità del segnale o conflitto del bus.

Elenco delle opzioni

20XL: 250 MS/Ch Lunghezza di registrazione

ASM: Ricerca e marcatura avanzata degli eventi

2XL: 31,25 MS/Ch (standard per il DSA7000 e MSO7000)

SR-810B: 8b/10b Analisi seriale

SR-CUST: Kit di analisi seriale personalizzato per sviluppatori

TDSUSB2: Software di prova di conformità USB 2.0

TDSDVI: soluzione di prova di conformità DVI

TDSET3: Software di conformità Ethernet

TDSPTD: Protocollo di attivazione e decodifica per 8b/10b

TDSHT3: Soluzione di prova di conformità HDMI

DJA: Strumenti di analisi dell'occhio e del jitter (DPOJET)

HDM: TekExpress HDMI2.0 Fonte

HDM-DS: TekExpress HDMI2.0 Sink Protocollo elettrico e Sink
