• Modelli analoghi a 2 e 4 canali
• Modelli di larghezza di banda da 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz
• La larghezza di banda è aggiornabile (fino a 1 GHz)
• Fino a 5 GS/s di campionamento
• 10 M di lunghezza record su tutti i canali
• > 280.000 wfm/s velocità massima di cattura della forma d'onda
• Sonde di tensione passiva standard con carico capacitivo di 3,9 pF e larghezza di banda analogica di 250 MHz, 500 MHz o 1 GHz
• Analisatore di spettro
  • Intervallo di frequenza: 9 kHz - 1 GHz (standard) o 3 GHz (facoltativo)
  • larghezza di banda di cattura ultra larga fino a 3 GHz
• Generatore di funzioni arbitrarie (facoltativo)
  • 13 tipi di forma d'onda predefiniti
  • generazione di forme d'onda a 50 MHz
  • lunghezza di registrazione del generatore arbitrario di 128 k
  • 250 MS/s velocità di campionamento arbitraria del generatore
• Canali digitali (facoltativo)
  • 16 canali digitali
  • 10 M di lunghezza record su tutti i canali
  • 121.2 ps di risoluzione del tempo
• Decodifica, attivazione e ricerca del bus seriale (facoltativo)
  • Supporto del bus seriale per I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429, e standard audio
• Voltmetro digitale / contatore di frequenza (gratuito con la registrazione del prodotto)
  • Misurazioni di 4 cifre della tensione DC, AC RMS e DC+AC RMS
  • Misurazioni di frequenza a 5 cifre

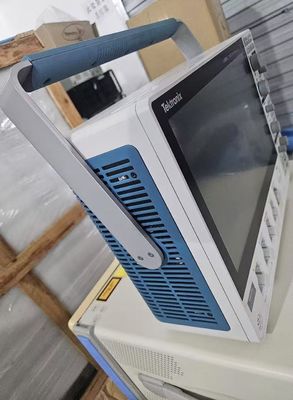

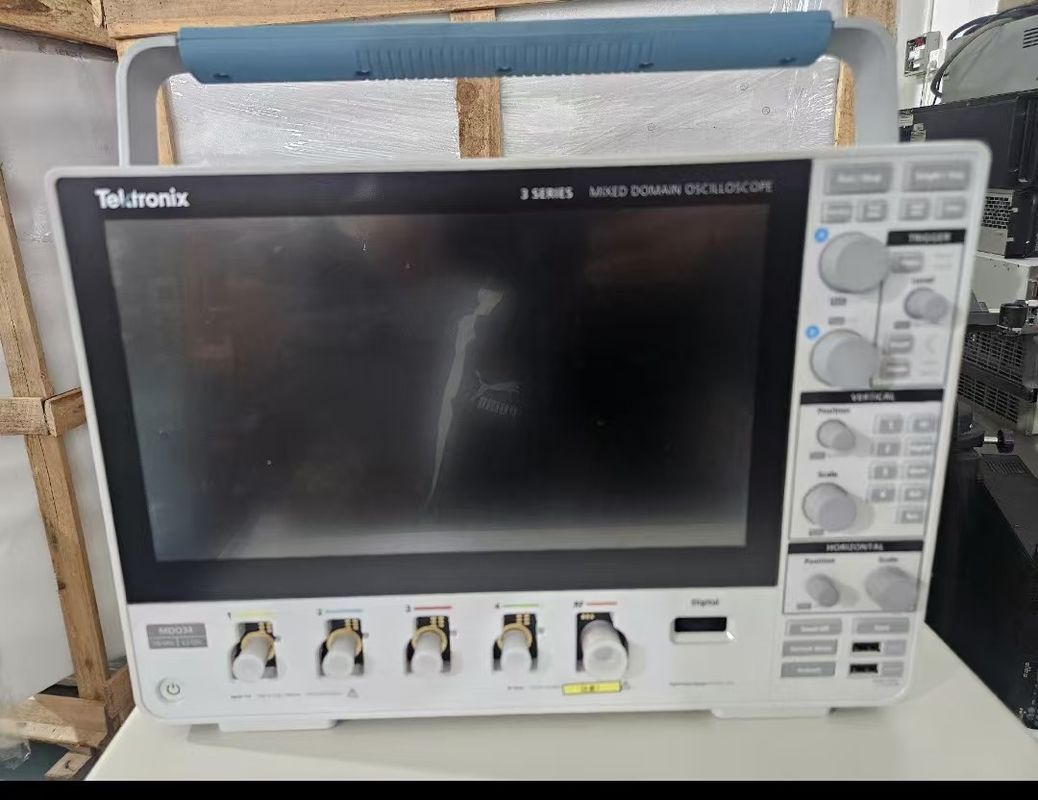

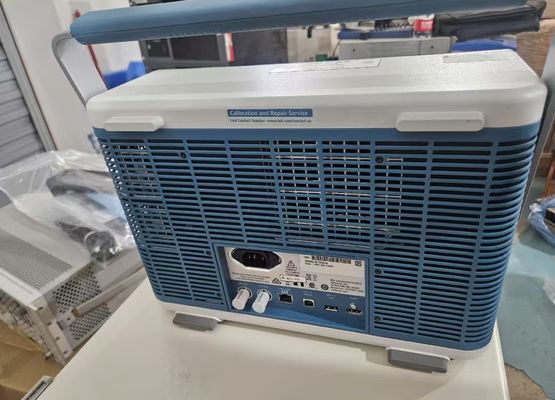

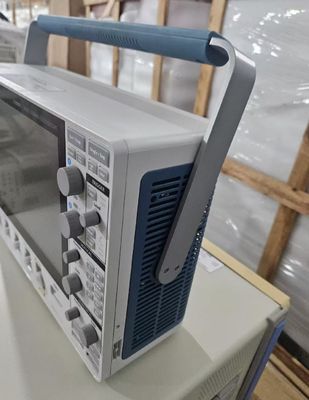

Famiglia MDO Serie 3

MDO32

Oscilloscopio a dominio misto con (2) canali analogici, (1) ingresso di trigger ausiliario, un analizzatore di spettro a 1 GHz, (1) ingresso di analizzatore di spettro e (1) ingresso di analizzatore logico

MDO34

Oscilloscopio a dominio misto con (4) canali analogici, un analizzatore dello spettro a 1 GHz, (1) ingresso dell'analizzatore dello spettro e (1) ingresso dell'analizzatore logico

Sonde

Modelli a 1 GHz

TPP1000, larghezza di banda di 1 GHz, 10X, 3,9 pF. Una sonda di tensione passiva per canale analogo

Modelli a 350 MHz e 500 MHz

TPP0500B, larghezza di banda di 500 MHz, 10X, 3,9 pF. Una sonda di tensione passiva per canale analogo

Modelli da 100 MHz e 200 MHz

TPP0250, larghezza di banda di 250 MHz, 10X, 3,9 pF. Una sonda di tensione passiva per canale analogo

Qualsiasi modello con opzione 3-MSO

Una sonda logica a 16 canali P6316 e accessori

Opzioni su strumenti

3-AFG

Generatore di funzioni arbitrarie con 13 forme d'onda predefinite, generazione di forme d'onda arbitrarie e modulazione di frequenza e amplitudine.

3-MSO

16 canali digitali; comprende la sonda digitale P6316 e gli accessori.

3-SA3

Analisatore di spettro; gamma di frequenze da 9 kHz a 3 GHz e larghezza di banda di cattura fino a 3 GHz.

3-SEC

Sicurezza degli strumenti migliorata per consentire il controllo protetto da password dell'accensione/spena di tutte le porte degli strumenti e della funzionalità di aggiornamento del firmware degli strumenti.

Opzioni di banda

Scegli la larghezza di banda di cui hai bisogno oggi scegliendo una di queste opzioni di larghezza di banda. Puoi aggiornarla in seguito acquistando un kit di aggiornamento.

3-BW-100

Larghezza di banda di 100 MHz per canali analogici, standard per analizzatori di spettro a 1 GHz

3-BW-200

Larghezza di banda di 200 MHz per canali analogici, standard per analizzatori di spettro a 1 GHz

3-BW-350

Larghezza di banda di 350 MHz per canali analogici, standard per analizzatori di spettro a 1 GHz

3-BW-500

Larghezza di banda di 500 MHz per canali analogici, standard per analizzatori di spettro a 1 GHz

3-BW-1000

Larghezza di banda di 1 GHz per canali analogici, standard per analizzatori di spettro a 1 GHz

Opzioni del cavo di alimentazione e della spina

Opt. A0

Nord America presa di corrente (115 V, 60 Hz)

Opt. A1

Stagno di alimentazione universale Euro (220 V, 50 Hz)

Opt. A2

Regno Unito (240 V, 50 Hz)

Opt. A3

Australia presa di corrente (240 V, 50 Hz)

Opt. A5

Fabbricazione di apparecchiature per la trasmissione di energia elettrica

Opt. A6

Stagno di alimentazione giapponese (100 V, 50/60 Hz)

Opt. A10

Stagno di alimentazione cinese (50 Hz)

Opt. A11

Collegamento elettrico per l'India (50 Hz)

Opt. A12

Collegamento elettrico per il Brasile (60 Hz)

Opt. A99

Nessun cavo di alimentazione

Opzioni di attivazione e di analisi

3-BND

Aggiunge un pacchetto di applicazioni (comprende tutte le opzioni seriali e l'opzione di analisi di potenza).

3-SRAERO

Aggiunge il trigger e l'analisi seriali aerospaziali (MIL-STD-1553, ARINC429).

3-SRAUDIO

Aggiunge il trigger audio seriale e l'analisi (I2S, LJ, RJ, TDM).

3-SRAUTO

Aggiunge il triggering seriale e l'analisi automobilistica (CAN, CAN FD, LIN, FlexRay).

3-SRCOMP

Aggiunge il triggering e l'analisi seriali del computer (RS-232/422/485/UART).

3-SREMBD

Aggiunge l'analisi e la attivazione seriale incorporate (I2C, SPI).

3-SRUSB2

Aggiunge l'attivazione seriale e l'analisi USB (USB 2.0 LS, FS, HS).

3-PWR

Aggiunge misurazione e analisi di potenza.
