Oscilloscopio analogico digitale
Created with Pixso. Oscilloscopio da 100 MHz a 1 GHz RTM3000 con 80 memoria massima interlacciata e 2/4 canali

Oscilloscopio da 100 MHz a 1 GHz RTM3000 con 80 memoria massima interlacciata e 2/4 canali

Marchio: Rohde & Schwarz
Numero di modello: RTM3000
MOQ: 1 set
prezzo: Negoziabile
Tempo di consegna: 1~3 giorni lavorativi
Condizioni di pagamento: T/T, Western Union
Informazioni dettagliate
Luogo di origine:
Germania
Certificazione:
ISO17025
Risoluzione:
1280 × 800 pixel (WXGA)
Canali:
2/4
Larghezza di banda in MHz:
100, 200, 350, 500, 1000
Memoria massima:
40/canale, 80 interlacciati; 400 msample (facoltativo) -memoria segmentata
Carico di temperatura:
Da 0 °C a +50 °C (operativo), da ¥40 °C a +70 °C (conservazione)
Dimensioni in mm (W × H × D):
390 × 220 × 152
Peso (kg):
3,3
Fornitura di corrente alternata:
100 V a 240 V a 50 Hz a 60 Hz 1,6 A a 0,7 A
Imballaggi particolari:
Cartucce
Capacità di alimentazione:
In magazzino
Evidenziare:

Oscilloscopio 1 GHz RTM3000

,

80 Oscilloscopio a memoria massima interlacciato

,

2/4 Canali Oscilloscopio RTM3000

Descrizione del prodotto

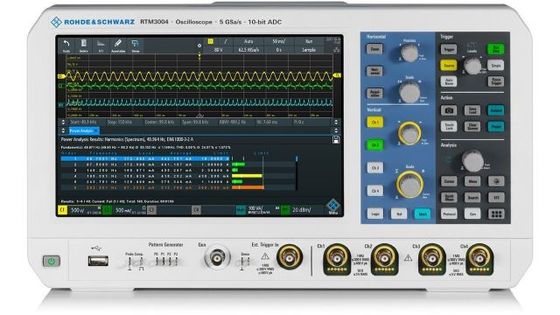

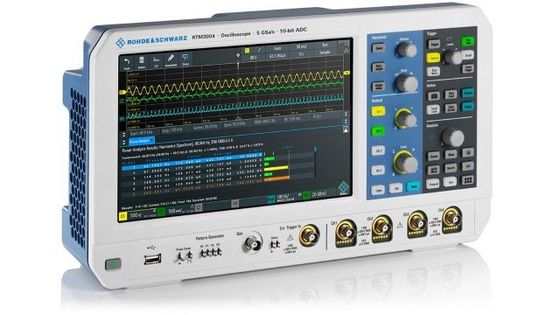

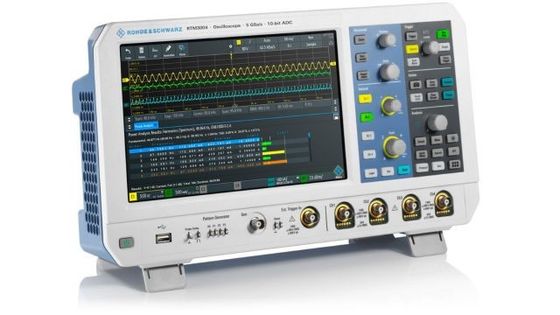

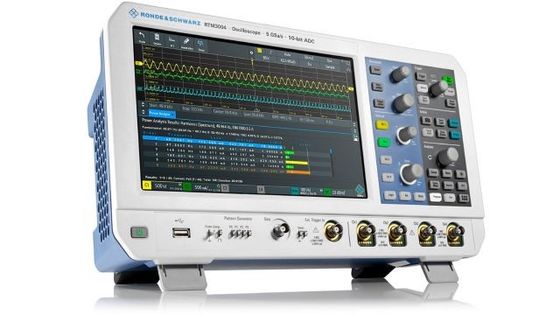

Fatti chiave dell'oscilloscopio R&S®RTM3000

  • Larghezza di banda: da 100 MHz a 1 GHz
  • Velocità di campionamento: fino a 5 G campione/s
  • Profondità di memoria: fino a 80 msample
  • Risoluzione ADC: 10 bit
  • Display: 10.1 ′′ touchscreen capacitivo




Ricerca e sviluppo®RTC1000
Ricerca e sviluppo®RTB2000
Ricerca e sviluppo®RTM3000
Ricerca e sviluppo®RTA4000
Numero di oscilloscopi
canali
2
2/4
2/4
4
Larghezza di banda in MHz
50, 70, 100, 200, 300
70, 100, 200, 300
100, 200, 350, 500, 1000
200, 350, 500, 1000
Tasso massimo di campionamento inG campione/s
1/canale,
2 interlacciati
1.25/canale,
2.5 interlacciati
2.5/canale,
5 interlacciati
2.5/canale,
5 interlacciati
Profundità massima della memoriain Msample
1/canale,
2 interlacciati
10/canale, 20 interlacciati;
160 Campione (facoltativo)
­memoria segmentata
40/canale, 80 interlacciati;
400 M campione (facoltativo)
­memoria segmentata
100/canale, 200 interlacciati;
1 G campione (standard)
­memoria segmentata
Precisione della base temporale in ppm
50
2.5
2.5
0.5
Bits verticali (ADC)
8
10
10
10
Sensibilità minima dell'input
1 mV/div
1 mV/div
500 μV/div
500 μV/div
Visualizzazione
6.5",
640 × 480 pixel
10 pollici con tocco capacitivo,
1280 × 800 pixel
10 pollici con tocco capacitivo,
1280 × 800 pixel
10 pollici con tocco capacitivo,
1280 × 800 pixel
Tasso di aggiornamento
10000 forme d'onda/s
300000 forme d'onda/s veloci
modalità memoria segmentata
2000000 forme d'onda/s veloci
modalità memoria segmentata
2000000 forme d'onda/s veloci
modalità memoria segmentata
OMS
8 canali,
1 G campione/s
16 canali,
2.5 G campione/s
16 canali,
5 G campione/s
16 canali,
5 G campione/s
Protocollo (facoltativo)
I 2 C, SPI, UART/RS-232/
RS-422/RS-485, CAN, LIN
Io...2C, SPI, UART/RS-232/
RS-422/RS-485, CAN, LIN
Io...2C, SPI, UART/RS-232/RS-422/
RS-485, CAN, LIN, audio (I2S/
LJ/RJ/TDM), ARINC, MIL
Io...2C, SPI, UART/RS-232/
RS-422/RS-485, CAN, LIN,
audio (I2S), ARINC, MIL
Generatore (s)
1 generatore,
Generatore di modelli a 4 bit
1 ARB,
Generatore di modelli a 4 bit
1 ARB,
Generatore di modelli a 4 bit
1 ARB,
Generatore di modelli a 4 bit
Matematica
+,??, *,/,FFT ((128k punti)
)
+,??, *,/,FFT ((128k punti)
+,??, *,/,FFT ((128k punti),
21 funzioni avanzate
+,??, *,/,FFT ((128k punti),
21 funzioni avanzate
Sonde Rohde&Schwarz
interfaccia
- -
standard
standard
Capacità RF
FFT
FFT
analisi dello spettro
analisi dello spettro





Vantaggi dell'oscilloscopio R&S®RTM3000



Vedi i piccoli segnali in presenza di segnali grandi

▶ ADC a 10 bit: 1024 livelli, 4 volte più di un ADC a 8 bit
▶ 500 μV/div: larghezza di banda completa, senza ingrandimento software

Catturare più tempo a piena larghezza di banda
▶ 80 Esempio: memoria acquisizione standard da 8 a 40 volte migliore
▶ 5 G campione: velocità di campionamento
▶ 400 Esempio: memoria segmentata

10.1" SCRINETTO TOCCATIVO ad alta risoluzione con supporto gestuale

X-IN-1 OSCILLOSCOPO
▶ Oscilloscopio
▶ Analizzatore di logica
▶ Analizzatore di protocollo
▶Generatore di forme d'onda e di modelli
▶Voltmetro digitale
▶Modo di analisi della frequenza
▶Modo di prova della maschera
▶Modalità Storia e memoria segmentata

Analisi della frequenza di risposta (BODE PLOT)
▶ Analizzare la risposta di frequenza dei filtri passivi e dei circuiti degli amplificatori
▶ Eseguire misurazioni della risposta del circuito di controllo
▶ Misurare il rapporto di rigetto dell'alimentazione
▶ Documentazione semplice e veloce

La scelta migliore per il potere
Analisi delle funzioni di ingresso, uscita e trasferimento delle sorgenti di alimentazione in modalità commutata
¢Assistente di misurazione per risultati rapidi
¢Documentazione semplice e veloce
¢Analisi della corrente armonica in linea con le norme EN, MIL e RTCA convenzionali

Analisi dello spettro: Identificazione delle interazioni tra tempo e frequenza
▶ Spettogramma: evoluzione nel tempo
▶ Segnali di picco: posizionamento automatico

ANALISI DEL PROTOCOLLO: Debug efficace degli autobus seriali

La prova giusta per la misurazione migliore
▶ Più di 30 sonde dedicate
▶ Microbuttone per un comodo controllo dello strumento
▶ Precisione dello 0,01% con il ProbeMeter R&S®


Specificativi in sintesi
Specificativi in sintesi
Sistema verticale
Numero di canali
R&S®RTM3002; R&S®RTM3004
2; 4
Larghezza di banda (± 3 dB) a 50 Ω
R&S®RTM3002/3004 (con
R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10)
100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz
Tempo di aumento (calcolato)
R&S®RTM3002/3004 (con
R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10)
3.5 ns, 1.75 ns, 1 ns, 700 PS, 350 PS
Impedanza di ingresso

50 Ω ± 1,5% (misure),
1 MΩ ± 1% (misura) di 14 pF ± 1 pF (misura)
Sensibilità all'input
larghezza di banda massima in tutte le gamme

a 1 MΩ
500 μV/div a 10 V/div

a 50 Ω
500 μV/div a 1 V/div
Accuratezza di guadagno in CC
spostamento e posizione = 0, variazione massima della temperatura di esercizio di ±5°C dopo autoallineamento

sensibilità all'ingresso > 5 mV/div
±1,5% della scala completa

sensibilità di ingresso ≤ 5 mV/div
± 2% della scala completa
Risoluzione ADC

10 bit, fino a 16 bit con decimazione ad alta risoluzione
Sistema di acquisizione
Tasso massimo di campionamento in tempo reale

2.5 G campione/s; 5 G campione/s, interlacciati
Memoria di acquisizione
standard;
con opzione R&S®RTM-K15
40 campioni (80 campioni interlacciati);
400 Msample memoria segmentata
Sistema orizzontale
Intervallo di base temporale

selezionabile tra 0,5 ns/div e 500 s/div
Sistema di innesco
Tipo di innesco
standard
- edge, width, video (PAL, NTSC, SECAM, -PAL-M, SDTV 576i,
HDTV 720p, HDTV 1080i, HDTV 1080p), modello, linea, serie
Autobus, timeout

opzione
Io...2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN,
ARINC429, MIL-STD-1553
Opzione MSO
Canali digitali

16 (2 sonde logiche)
Tasso di campionamento

1.25 G campione/s
Memoria di acquisizione
standard;
con opzione R&S®RTM-K15
40 campioni (80 campioni interlacciati);
400 Msample memoria segmentata
Generatore di forma d'onda
Risoluzione, percentuale di campionamento

14 bit, 250 Msample/s
Amplitudine
alta Z; 50 Ω
20 mV a 5 V (Vpp); 10 mV a 2,5 V (Vpp)
Offset di corrente continua
alta Z; 50 Ω
±5 V; ±2,5 V
Forme di segnale intervalli di frequenza
seno
0.1 Hz a 25 MHz

pulso/ rettangolo
0.1 Hz a 10 MHz

rampa/triangolo
0.1 Hz a 1 MHz

rumore
massimo 25 MHz
Arbitrario
velocità di campionamento; profondità di memoria
massimo 10 Msample/s; 32k punti
Dati generali
Schermo

10.1" display a colori WXGA TFT (1280 × 800 pixel)
Interfacce

Host USB con MTP, dispositivo USB, LAN, potente server web per visualizzazione e funzionamento remoto
Rumore acustico

28.3 dB ((A)
Dimensioni

390 mm × 220 mm × 152 mm (15,4 pollici × 8,66 pollici × 5,98 pollici)
Peso

3.3 kg (7,27 lb)












FAQ:



D: Quali metodi di consegna utilizza e quale è il tempo di consegna?
A:Spediamo tramite EMS, DHL, FedEx, UPS e TNT con numeri di tracciamento. La consegna richiede in genere 4-7 giorni lavorativi.

D: Come vengono gestiti i dazi e le tasse?
A:I dazi e le tasse variano a seconda del paese e sono di solito di responsabilità dell'acquirente.

D: Quali sono i termini di pagamento?
A:Richiediamo il pagamento 100% T/T prima della spedizione.

D: Come posso garantire la qualità dei prodotti acquistati a livello internazionale?
A:Lavoriamo con fornitori affidabili e effettuiamo ispezioni approfondite prima della spedizione.

D: Cosa devo fare se la spedizione è in ritardo?
A:Controlla le informazioni di tracciamento fornite. In caso di ritardi, contattaci o il vettore direttamente per aggiornamenti.

D: Offrite sconti per gli ordini in blocco?
A:Sì, possono essere disponibili sconti per gli acquisti in blocco. Contattaci per discutere le tue esigenze specifiche.
