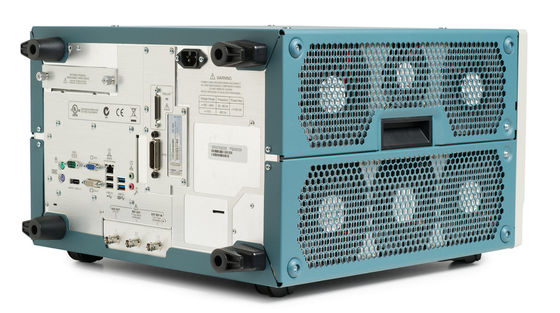

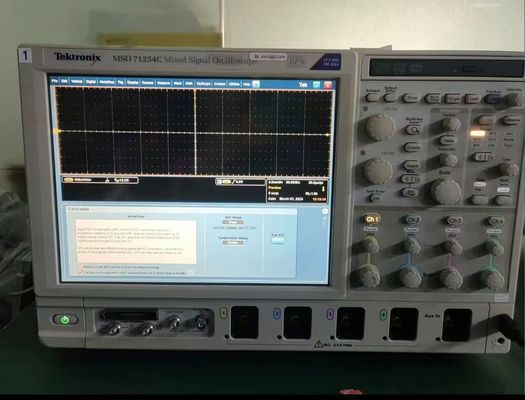

Tektronix MSO71254C Oscilloscopio a segnale misto 4 16 Canale 12,5 GHz 50 GS Serie MSO70000C

Name: Tektronix MSO71254C Oscilloscopio a segnale misto 4 16 Canale 12,5 GHz 50 GS Serie MSO70000C
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: MSO71254C
Availability: InStock

Marchio:	Tektronix
Numero di modello:	MSO71254C
MOQ:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Stati Uniti

Certificazione:

ISO17025

Nome del prodotto:

Oscilloscopio ad alta definizione

Condizione:

Pre-Proprietariato

Funzioni:

Testato, in condizioni di lavoro adeguate

Calibrazione:

Contattaci

Larghezza di banda:

12.5 GHz

Canali:

4 Ch

Tasso di campionamento:

100 GS/s

Tipo:

Segnale misto (MSO)

Capacità di alimentazione:

In magazzino

Evidenziare:

12Oscilloscopo a segnale misto a frequenza di 0

5 GHz

50 GS Oscilloscopo a segnale misto

Descrizione del prodotto

Descrizione di Tektronix MSO71254C

La serie DPO/DSA/MSO70000 è l'oscilloscopio di prestazioni in tempo reale più preciso sul mercato.Scoprire informazioni critiche sul segnale con una larghezza di banda di 20 GHz per il sistema a 4 canali combinata con la più alta capacità di cattura delle forme d'onda del settore per un basso rumore, alta visibilità del margine. cattura con precisione utilizzando l'unico trigger di modello seriale basato su hardware disponibile per velocità di dati fino a 6,25 Gb/s.Aumentare la visibilità del sistema utilizzando i modelli MSO70000 che includono 16 canali logici con una risoluzione di tempistica molto precisa di 80 psecInsieme, questi sono gli oscilloscopi in tempo reale più potenti e precisi sul mercato.Permette di effettuare le misurazioni più difficili con la sicurezza che si ottiene solo da un oscilloscopio Tektronix.

Principali specifiche di prestazione

Larghezza di banda analogica fino a 33 GHz e tempo di risalita fino a 9 ps. Consente la misurazione secondo gli ultimi standard seriali ad alta velocità
Vero 33 GHz in tempo reale larghezza di banda analogica su 2 canali con modelli a 33 GHz
Tasso di campionamento e risoluzione del tempo leader nel settore
- 100 GS/s su 2 canali (modelli da 33, 25, 23, 20, 16 e 12,5 GHz)
Performance simultanea a quattro canali
- Larghezza di banda fino a 23 GHz
- Fino a 50 GS/s Tasso di campionamento in tempo reale
- Lunghezza di registrazione fino a 500 megasample con MultiView ZoomTM per una navigazione rapida
- Velocità di cattura della forma d'onda più rapida con > 300 000 wfms/s massimo per canale
16 canali logici con risoluzione di tempo di 80 ps per il debug dei segnali digitali e analogici (solo serie MSO70000DX)
La capacità unica di iCapture® consente di visualizzare le caratteristiche analogiche dei canali digitali con una singola connessione di sonda
6.25 Gb/s Serial Trigger in tempo reale ¢ Assicura l'attivazione della prima istanza di un modello NRZ o 8b/10b specificato per consentire l'isolamento degli effetti dipendenti dal modello
Supporto applicativo per gli standard industriali seriali ad alta velocità, RF a banda larga, alimentatori e memoria

Caratteristiche chiave

Su tutti e quattro i canali contemporaneamente
2016, 12.5Modelli a larghezza di banda da 8, 6 e 4 GHz
Fino a 50 GS/s con campionamento in tempo reale
Lunghezza di registrazione fino a 250 megasample con funzionalità MultiView ZoomTM per una navigazione rapida
Rate di cattura della forma d'onda più veloce con > 300 000 wfms/s Massimo per canale
Larghezza di banda senza compromessi ️ Fino a 20 GHz su tutti e 4 i canali consente la misurazione secondo gli ultimi standard seriali ad alta velocità
Integrità del segnale superiore e eccellente rapporto segnale-rumore Osserva la rappresentazione più vera della tua forma d'onda
Tasso di campionamento e risoluzione temporale leader nel settore
100 GS/s su 2 canali (modelli a 20, 16 e 12,5 GHz)
16 canali logici con risoluzione di tempo di 80 ps per il debug dei segnali digitali e analogici (solo serie MSO70000)
Pinpoint® Triggering
6.25 Gb/s Serial Trigger in tempo reale ¢ Assicura l'attivazione della prima istanza di un modello NRZ o 8b/10b specificato per consentire l'isolamento degli effetti dipendenti dal modello
Search & Mark fornisce il corrispondimento dei modelli di forma d'onda e i trigger software per i segnali di interesse
P7500 TriModeTM Probing System ️ connettività del segnale perfettamente abbinata da 4 GHz a 20 GHz
Supporto applicativo per gli standard industriali seriali ad alta velocità, RF, alimentatori e memoria ¢ Consente la certificazione specifica dello standard, l'automazione delle misure e la facilità d'uso
P6780 e P6717 Sonde logiche ad alte prestazioni a 17 canali con larghezza di banda fino a 2,5 GHz per le connessioni ai segnali digitali veloci di oggi (solo serie MSO70000)

Connettività

Porta host USB 2.0 sia sul pannello anteriore che sul pannello posteriore per la memorizzazione, la stampa e la connessione di una tastiera USB veloci e facili
Porta Ethernet integrata 10/100 per la connessione alla rete e porta Video Out per esportare il display dell'oscilloscopio su un monitor o proiettore

Quando si hanno molte interfacce da verificare, l'osciloscopio MSO71254C con 4 canali analogici e 16 logici consente un controllo efficiente del tempo canale-canale.il sistema di acquisizione digitale MSO71254C consente di effettuare misure di tempo precise su fino a 20 canali contemporaneamente. Utilizzando la funzione multiplexatore digitale-analogico iCaptureTM, è possibile verificare facilmente le caratteristiche analogiche di uno qualsiasi dei 16 segnali collegati senza cambiare sonde o connessioni.

Per verificare le architetture seriali,la attivazione di modelli seriali per flussi di dati seriali NRZ con recupero dell'orologio integrato nell'oscilloscopio MSO71254C consente di correlare gli eventi tra livelli fisici e di collegamentoPer gli standard a bitrate più elevati come l'USB 3.0, il trigger e decodificatore di schemi seriali 8b/10b copre velocità di trasmissione fino a 6,25 Gb/s.La facilità d'uso e la capacità di misurazione sono fondamentali quando è necessario eseguire un gran numero di misurazioni con un oscilloscopio a prestazioni elevateIl Tektronix MSO71254C viene fornito di serie con l'applicazione di misurazione DPOJET Advanced Jitter e Eye Diagram,fornire gli strumenti necessari per eseguire rapidamente un elevato volume di misurazioni e raccogliere statistiche.

Marchio: Tektronix
Larghezza di banda: 12,5 GHz
Canali analogici: 4
Canali digitali: 16
Tasso di campionamento: 50 GS/s
Memoria: 62 Mpts
Tipo di schermo: 12.1 Colore a cristallo liquido
Tipo: MSO
Verte. Risoluzione: 8 bit
Serie: Serie MSO70000C
Tektronix MSO71254C Oscilloscopio a segnale misto 4 16 Canale 12,5 GHz 50 GS Serie MSO70000C

Elenco delle opzioni

10XL	Lunghezza di registrazione estesa - 125 M/Ch
20XL	Lunghezza di registrazione estesa - 250 M/Ch
210XL	lunghezza di registrazione estesa - 125M/Ch per DSA o MSO con opzione DSAx
220XL	lunghezza di registrazione estesa - 250M/Ch per DSA o MSO con opzione DSAx
25XL	Lunghezza di registrazione estesa - 62,5 M/Ch per DSA o MSO con opzione DSAx
2XL	Lunghezza di registrazione estesa 31.25 M/Ch
5XL	Lunghezza di registrazione estesa 62,5 M/Ch
A0	Nord America
A1	Universale europeo
A10	Cina
A11	India
A12	Brasile
A2	Regno Unito
A3	L'Australia
A5	Svizzera
A6	Giappone
A99	Nessun cavo di alimentazione
C3	Servizio di taratura 3 anni
C5	Servizio di taratura 5 anni
CP2	Software di prova della conformità di ANSI/ITU Telecom Pulse
D-PHY	Soluzione di debug, caratterizzazione e prova di conformità del trasmettitore MIPI D-PHY (richiede DJA)
D1	Relazione sui dati di calibrazione
D3	Rapporto sui dati di taratura 3 anni (con opzione C3)
D5	Rapporto sui dati di taratura 5 anni (con opzione C5)
DDRA	Analisi del bus di memoria DDR (richiede DJA)
DDU	Unità di dimostrazione per distributori
DJA	Strumenti di analisi del jitter e dell'occhio - avanzati (DPOJET)
DJAH	DPOJET Analisi dei diagrammi di jitter e di occhio (aggiornamento per i modelli DPO70404 - DPO70804 o MSO70404 - MSO70804)
DJAU	DPOJET Analisi dei diagrammi di jitter e di occhio (aggiornamento per i modelli DPO71254 - DPO72004 o MSO71254 - MSO72004)
DP12	DisplayPort 1.2 Software di automazione dei test di origine
DPHY	Soluzione di debug, caratterizzazione e prova di conformità del trasmettitore MIPI D-PHY (richiede DJA)
DSAH	Pacco di analisi seriale digitale (aggiornamento per i modelli DPO/MSO70404 - DPO/MSO70804)
DSAU	Sistema di analisi del segnale digitale per > 12 GHz
DSPT	DisplayPort Transmitter Compliance Test Software (richiede DJA e opzioni di lunghezza di registrazione: 5XL, 10XL o 20 XL)
DVI	Controlli di conformità DVI
EQ	Equalizzazione per l'aggiornamento da SLE opzionale a SLA opzionale
ERRDT	Detettore del tasso di errore del fotogramma e dei bit per gli SDS seriali ad alta velocità (richiede l'opzione ST6G)
ERRDTH	Detettore del tasso di errore del fotogramma e dei bit (aggiornamento per i modelli DPO70404 - DPO70804, DSA70404 - DSA70804 o MSO70404 - MSO70804)
ERRDTU	Detettore del tasso di errore del fotogramma e dei bit (aggiornamento per i modelli DPO71254 - DPO72004, DSA71254 - DSA72004, o MSO71254 - MSO72004)
ET3	Verifica della conformità Ethernet
FBD	Analisi del bus di memoria FB-DIMM (richiede RTE)
G3	Il piano di manutenzione dell'oro di tre anni include la riparazione accelerata di tutti i guasti del prodotto, inclusi ESD ed EOS, l'accesso a un prodotto prestito durante la riparazione o lo scambio avanzato per ridurre i tempi di inattività,accesso prioritario al servizio assistenza clienti, tra gli altri
G5	Piano di manutenzione dell'oro quinquennale, che include la riparazione accelerata di tutti i guasti del prodotto, inclusi ESD ed EOS, l'accesso a un prodotto prestito durante la riparazione o lo scambio avanzato per ridurre i tempi di fermo,accesso prioritario al servizio assistenza clienti, tra gli altri
HT3	Verifica della conformità HDMI
HT3DS	HDMI Direct Synthesis per HDMI 1.4 (richiede HT3)
IBA	Modulo di conformità in banda inalámbrica (richiede RTE)
Se	Servizio di installazione di aggiornamento
J2	TDSDDM2 Software di analisi del disco
JA3	Misurazioni di Jitter e Timing - JIT 3 Advanced
L0	Manuale in inglese
L1	Manuale francese
L10	Manuale russo
L3	Manuale tedesco
L5	Manuale giapponese
L7	Manuale cinese semplice
L8	Manuale cinese standard
L9	Manuale coreano
L99	Nessun manuale
LT	Prova dei limiti di forma d'onda
M-PHY	Soluzione di debug, caratterizzazione e prova di conformità del trasmettitore MIPI M-PHY (richiede DJA)
MHD	MHL Advanced Analysis and Compliance Software ((Needs Option Tek Exp, Option DJA e Option 2XL)
MPHY	Soluzione di debug, caratterizzazione e prova di conformità del trasmettitore MIPI M-PHY (richiede DJA)
MTH	Test di maschera, compreso il recupero dell'orologio hardware
PCE	PCI Express Measurements (richiede DJA o RTE)
PCE3	PCI Express Essentials (richiede DJA)
PTD	Protocollo di decodifica per segnali seriali codificati 8b/10b
PWR	Misurazione e analisi della potenza
R3	Servizio di riparazione 3 anni (compresa la garanzia)
R3DW	La copertura del servizio di riparazione è di 3 anni (incluso il periodo di garanzia del prodotto); il periodo di 3 anni inizia al momento dell'acquisto dello strumento da parte del cliente.
R5	Servizio di riparazione 5 anni (compresa la garanzia)
R5DW	La copertura del servizio di riparazione è di 5 anni (inclusi il periodo di garanzia del prodotto); il periodo di 5 anni inizia al momento dell'acquisto dello strumento dal cliente.
RJUP	RJUP SOFTWARE BUNDLE-PROVIDES JIT3 AND RTE ONLY FOR SCOPES WITH DPOJET (opt DJA) Licenze
RTE	Controllo in tempo reale - conformità e analisi dei dati seriali
SLA	Analisi dei collegamenti di dati seriali - avanzata (compresa l'equalizzazione)
SLE	Analisi dei collegamenti di dati seriali - elementi essenziali (senza equiparazione)
SR-COMP	Dispositivi di controllo e di analisi (RS-232/422/485/UART)
SR-DPHY	MIPI D-PHY (DSI1 / CSI2) Analisi seriale
SR-EMBD	Serial triggering e analisi integrate (I2C, SPI)
SR-USB	Serial Triggering e analisi USB
SRCOMP	Dispositivi di controllo e di analisi (RS-232/422/485/UART)
SRCUST	Kit di analisi seriale personalizzato per gli sviluppatori
SRDPHY	MIPI D-PHY (DSI1 / CSI2) Analisi seriale
SREMBD	Serial triggering e analisi integrate (I2C, SPI)
SRUSB	Serial Triggering e analisi USB
SSD	Disco rimovibile aggiuntivo - unità a stato solido (installabile dal cliente)
SST	Modulo di conformità SAS e Serial ATA (richiede RTE)
ST6G	8b/10b Serial Protocol Trigger and Decode fino a 6,25 Gb/s
SVE	SignalVu Essentials - Software di analisi del segnale vettoriale per oscilloscopi
SVEH	SignalVuTMEssentials Software di analisi del segnale vettoriale
Unione europea	SignalVuTMEssentials Software di analisi del segnale vettoriale
SVM	Analisi di modulazione digitale a scopo generale.
SVO	Analisi flessibile dell'OFDM, richiede SVE opt.
SVP	Analisi avanzata del segnale (comprese le misurazioni dell'impulso)
SVT	Impostazione di tempo, frequenza e fase.
USB	Test di conformità USB 2.0
USB3	USB 3.0 Essentials (richiede DJA)
UWB	Analisi a banda larga ultra
Formazione professionale	Avvio visivo e ricerca
VNM	TDSVNM CAN e LIN Timing and Protocol Decode (Triggering non incluso)
XL010	Configurazione standard a configurazione opzione 10XL
XL02	Configurazione standard a configurazione opzione 2XL
XL020	Configurazione standard a configurazione opzionale 20XL
XL05	Configurazione standard per la configurazione opzionale 5XL

FAQ:

1- Puoi spedire l' ordine in Canada o in Australia?

Sì, possiamo. Spediamo ordini in tutto il mondo.

2- Che metodo di consegna usa?

Possiamo spedire con EMS, DHL, FedEx, UPS, TNT con numero di tracciamento.

3Qual e' il termine di pagamento?

100% pagamento T/T prima della spedizione.

4Come posso fare un' altra domanda?

Puoi contattarci online o lasciarci un messaggio qui sotto.
