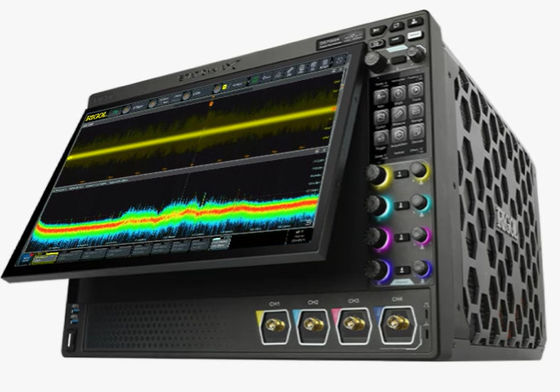

Oscilloscopio digitale della serie RIGOL DS70000 con analisi dello spettro in tempo reale fino a 5 GHz

Descrizione diSerie RIGOL DS70000(DS70304 DS70504)Oscilloscopio digitale 5 GHz,4 canali

L'oscilloscopio digitale della serie RIGOL DS70000 adotta il chipset "Phoenix" di RIGOL, offrendo prestazioni eccellenti con una velocità di campionamento massima di 20 GSa/s, larghezza di banda a 5 GHz.La nuova piattaforma tecnica UltraVison III di RIGOL garantisce le specifiche per raggiungere il livello avanzato del settore, con la velocità di cattura fino a milioni di forme d'onda al secondo, profondità di memoria di 2 Gpts, risoluzione regolabile da 8 a 16 bit e 10.000 FFT/s. Oltre alle specifiche hardware migliorate,l'oscilloscopio digitale della serie DS70000 ha unschermo multi-touch HD capacitivo da 0,6 pollici dotato di un pulsante a controllo elettronico per la visualizzazione, l'analisi e i risultati del segnale;Piccolo schermo da 5 pollici con una funzione personalizzata e visualizzazione dei menu delle scorciatoie; e altri design user-friendly, che offrono agli utenti un'esperienza straordinaria di interfaccia uomo-macchina.

Caratteristiche delSerie RIGOL DS70000 (DS70304 DS70504) Oscilloscopio digitale a 5 GHz,4 canali

• Larghezza di banda del canale analogo: massimo 5 GHz, 4 canali analogici e 1 canale EXT

•Intervallo di sensibilità verticale: 1 mV/div~10 V/div (1 MΩ), 1 mV/div~1 V/div (50 Ω)

• Profundità massima della memoria: 2 Gpts

• Tasso di cattura della forma d'onda > 1,000,000 wfms/s

•Integra 5 strumenti indipendenti in uno, tra cui oscilloscopio digitale, analizzatore di spettro in tempo reale (opzionale), voltmetro digitale, contatore di frequenza e totalizzatore a 8 cifre,e analizzatore di protocollo (opzionale)

• Intervallo di base temporale: 50 ps/div~1000 s/div • Fino a 2,000,000 fotogrammi di funzioni hardware di registrazione e riproduzione in tempo reale e in continuazione delle forme d'onda

•7 GHz sonda differenziale attiva di fascia alta PVA8700 (opzionale)

• Funzioni di trigger standard: trigger di bordo, trigger di impulso, trigger di pendenza, trigger di video, trigger di modello, trigger di durata, trigger di timeout, trigger di corsa, trigger di finestra, trigger di ritardo,Impostazione/Trasmissione del grilletto, nth Edge trigger, RS232, I2C, SPI, CAN, FlexRay, LIN, I2S e MIL-STD-1553

• Una varietà di funzioni di decodifica seriale (opzionale): RS232, I2C, SPI, CAN, FlexRay, LIN, I2S, MILSTD-1553 e CAN-FD; supporta 4 canali di decodifica • Misurazione automatica di 41 parametri di forma d'onda;funzione di misurazione hardware a memoria completa •schermo multitouch HD capacitivo di 15,6' equipaggiato con un pulsante elettronicamente controllato per la visualizzazione, l'analisi e i risultati del segnale; schermo a schermo diviso con più finestre

• Diagramma dell'occhio e analisi del jitter (opzionale) • Piattaforma tecnica unica UltraVision III

• Multipli interfacce disponibili: USB HOST&DEVICE, LAN ((LXI), HDMI, AUX OUT; Web Control supportato

•Tasso massimo di campionamento in tempo reale: 20 GSa/s

• Il pulsante di comando del codificatore fotoelettrico prolunga la sua vita utile, garantendo oltre 100.000 volte il funzionamento di pressione e 1 milione di volte il funzionamento di rotazione;migliorando notevolmente la sua durata di servizio

• secondario 3.• Display elettronico dell'etichetta del modello e dei principali parametri del prodotto, che consente di mantenere il contenuto del display fino a 20 anni e che può essere aggiornato quando viene aggiornata una qualsiasi opzione

• Supporto per l'aggiornamento della versione online

•Una varietà di operazioni matematiche: A+B, A-B, A×B, A/B, FFT, A&B, A !A, Intg, Diff, Lg, Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, analisi FFT avanzata integrata e funzione di ricerca dei picchi

DS70000 Gli oscilloscopi offrono nuovi livelli di prestazioni e capacità per affrontare le sfide di progettazione più impegnative(DS70304 DS70504)

Una panoramica dei prodotti della serie medio-alta di RIGOL(DS70304 DS70504)

Informazioni sull'ordine diRIGOL DS70000 (DS70304 DS70504)

Modello

Accessori standard

Opzione di aggiornamento

Analisi dello spettro in tempo reale (RTSA)

Software di prova di preconformità

Opzione di applicazione della misura

Opzione di analisi del protocollo seriale
