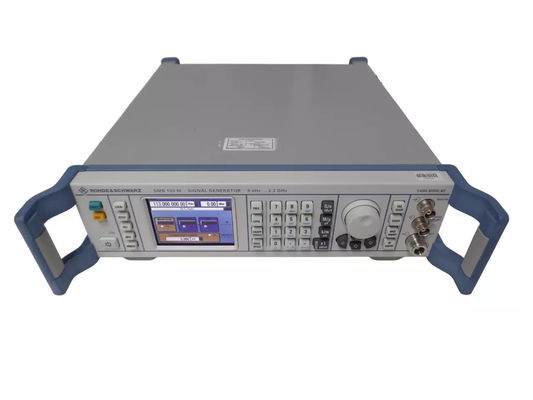

Rohde & Schwarz SMB100M SG-1364/U Generatore di segnale da 9 kHz a 2,2 GHz

Descrizione del generatore di segnali R&S SMB100M

Caratteristiche del R&S SMB100M Generatore di segnale

• Eccellenti caratteristiche del segnale con basso rumore di fase SSB di tipo ¢128 dBc (a 1 GHz, 20 kHz offset)
• Potenza di uscita elevata fino a +25 dBm
• Tutte le importanti modulazioni analogiche con AM, FM/φM e modulazione dell'impulso supportate

Protezione da sovratensione per un'elevata affidabilità operativa

La protezione da sovratensione standard per gli strumenti fino a 6 GHz protegge l'R&S®SMB100M da elevate tensioni esterne e da elevata potenza applicata all'uscita RF.Questa caratteristica protegge l'uscita RF da potenza inversa non desiderata e garantisce un elevato grado di affidabilità operativa.

Supporto per i sensori di potenza della famiglia R&S®NRP-Zxx

Naturalmente, il R&S®SMB100M supporta anche i sensori di potenza della famiglia R&S®NRP-Zxx.Il R&S®NRP-Z92 è un sensore di potenza che completa idealmente la gamma di frequenza e livello del generatore fino a 6 GHzEquipaggiato con tale sensore di potenza, il R&S®SMB100M esegue in modo completamente automatico la correzione del livello esterno o misura con precisione la potenza nella configurazione di prova.Il sensore di potenza R&S®NRP-Z55 può essere utilizzato per laOpzione.75 GHz del R&S®SMB100M per lo stesso scopo.

Tutte le importanti modulazioni analogiche con AM, FM/φM e modulazione dell'impulso supportate

L'R&S®SMB100M gestisce le importanti modalità di modulazione analogico AM, FM/φM e modulazione di impulsi con eccellenti caratteristiche.il vettore RF è modulato con il generatore LF interno nel range fino a 1 MHzNaturalmente, le due fonti di modulazione possono essere aggiunte internamente per generare segnali modulati a due toni.il R&S®SMB100M implementa le modalità di modulazione con elevata precisione e distorsione minima.

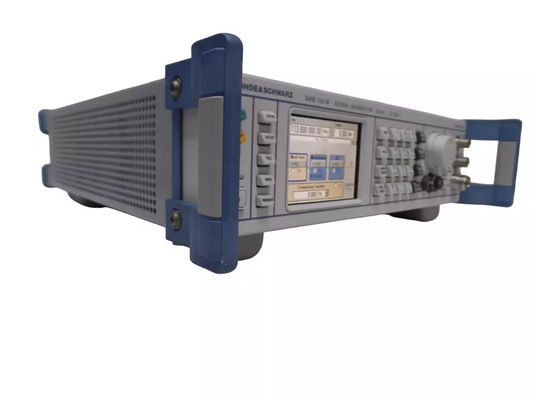

Interfaccia utente intuitiva

Il funzionamento intuitivo tramite l'interfaccia grafica dell'utente e il sistema di assistenza integrato facilitano l'utilizzo ottimale del R&S®SMB100M per l'applicazione in questione.un mouse può essere collegato tramite USB.

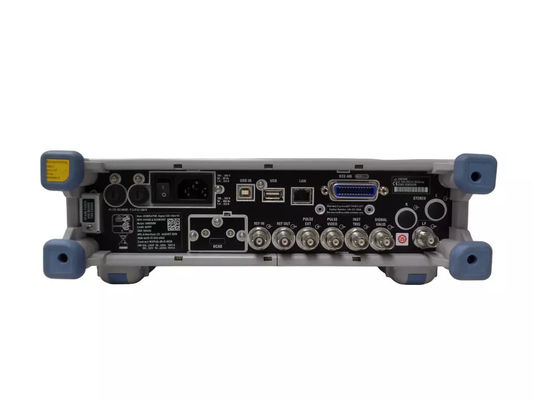

Controllo a distanza tramite LAN, USB e GPIB

Il R&S®SMB100M è inoltre idealmente attrezzato per quanto riguarda l'interfaccia di controllo remoto.Questo è particolarmente vantaggioso in ambienti quali i laboratori di servizio dove spesso non esiste un GPIB..

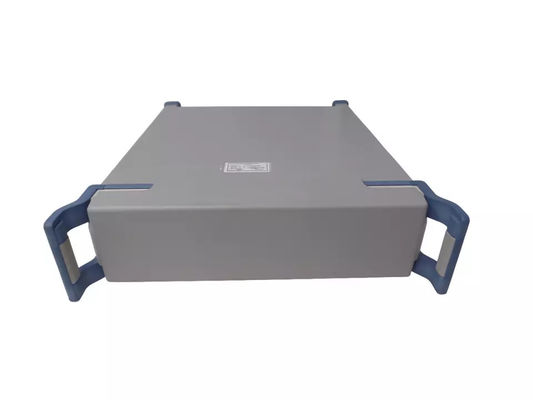

Basso peso e design compatto

Le dimensioni compatte del generatore di sole due unità di altezza e 3⁄4 19 "di larghezza, unite al suo basso peso di massimo 5,6 kg, lo rendono ideale per l'uso mobile.dove lo spazio è spesso un premio.

Specificità:

Intervallo di frequenza: da 9 kHz a 2,2 GHz

Tempo di impostazione:modalità SCPI: < 3 ms

Potenza massima di uscita:1 MHz ≤ f < 12,75 GHz > +18 dBm

Potenza di uscita minima specificata:¢ 120 dBm

Incertezza di livello:200 kHz < f < 3 GHz: < 0,5 dB f > 3 GHz: < 0,9 dB

Impostazione dell'ora:Modalità SCPI: < 2,5 ms

Modalità di lista: < 1 ms

Protezione della potenza di ritorno: 1 MHz ≤ f < 1 GHz: 50 W/35 V

1 GHz ≤ f < 2 GHz: 25 W/35 V

2 GHz ≤ f < 12,75 GHz: 10 W/35 V



Purezza spettrale

Armoniche:1 MHz < f ≤ 6 GHz, livello ≤ 13 dBm f > 6 GHz, livello ≤ 10 dBm: < 30 dBc

Non armonici:Diffilamento di portatore > 10 kHz, 23,4375 MHz < f ≤ 1500 MHz: < ¢70 dBc (tipicamente < ¢84 dBc)

Noise di fase SSB: < ¥122 dBc (tipicamente ¥128 dBc)



Moduli di modulazione supportati

AM standard

profondità AM 0 % a 100 %

FM/φM standard

deviazione massima FM f > 10 GHz: 32 MHz

Diversione massima φM f > 10 GHz: 320 rad

Tempo di risalita/cascata < 20 ns, tipicamente < 5 ns

Rapporto accensione/spegnibilità > 80 dB



Connettività

Controllo a distanza Bus IEC/IEEE, Ethernet (TCP/IP), USB

Periferie USB
