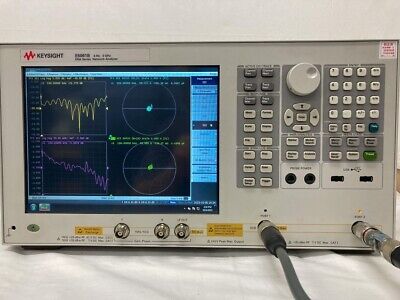

Keysight E5061B ENA Vetor Network Analyzer, 3 GHz

Descrizione di Keysight E5061B

ENA Vetor Network analyzer

Il Keysight Technologies, Inc. E5061B è l'ultima aggiunta allo standard del settore ENA Series Network Analyzer.L'analizzatore di rete Keysight E5061B 3I5 può essere applicato a una varietà di misurazioni di componenti elettronici e circuiti da basse a alte frequenze.Questo rende l'E5061B abbastanza versatile da essere utilizzato in una serie di campi tra cui le comunicazioni wireless, aerospaziale e di difesa, informatica, medica, automobilistica e CATV tra gli altri.

Visione chiave ENA Vetor Network analyzerE5061B Caratteristiche chiave

Fonte
Intervallo di frequenza: da 5 Hz a 3 GHz
Risoluzione:1mHz
Stabilità della fonte: ± 7 ppm (5-40 °C)
Accuratezza CW: ± 1 ppm ± 1 mHz

Precisione del livello

(opzione 3L3/3L4/3L5)
± 0,8 dB (a 0 dBm, 50 MHz assoluti)
± 1,0 dB (a 5 Hz a 1,5 GHz, 0 dBm,
rispetto a 50 MHz)
± 1,5 dB (da 1,5 GHz a 3 GHz, 0 dBm,
rispetto a 50 MHz)

Linearità di livello
(opzione 3L3/3L4/3L5)
± 0,75 dB (a ¥10-10 dBm, 0 dBm)
riferimento)

Intervallo di potenza di uscita
(opzione 3L3/3L4/3L5)
¥ 45 dBm a 10 dBm
Risoluzione di livello:00,05 dB

Input
Accuratezza assoluta dell'ampiezza < ± 3 dB
(a 0 dBm)

Intercettazione
(opzione 3L3/3L4/3L5)
¥ 85 dB (da 5 Hz a 100 Hz)
¥ 100 dB (a 100 Hz-9 kHz)
¥110 dB (a 9 k-100 kHz)
¥115 dB (da 100 kHz a 3 GHz)

Pavimento acustico (opzione 3L3/3L4/3L5)
larghezza di banda di 10 Hz
-90 dBm (100 Hz a 9 kHz)
-100 dBm (9 kHz a 100 kHz)
-105 dBm (100 kHz a 1 MHz)
-110 dBm (1 MHz a 3 GHz)

E5061B-3L5 + 005 Funzione di analisi dell'impedenza

Parametri di impedenza:IZI, θz, IYI, θy, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, R, X, G, B

Metodi di misurazione:Port 1 Reflection,Port 2 Reflection,Port 1-2 Series-thru,Port 1-2 Shunt-thru,Gain-phase Series-thru,Gain-phase Shunt-thru

Analisi del circuito equivalente: modello a 3 componenti (4 modelli: A/B/C/D), modello a 4 componenti

(1 modello: E)

Frequenza di prova: da 5 Hz a 500 MHz/1,5 GHz/3 GHz (porta 1 e 2), da 5 Hz a 30 MHz (porta di prova in fase di guadagno), risoluzione di 1 mHz
Potenza della sorgente CA ((livello Osc): 45 a + 10 dBm (quando la porta sorgente è terminata con 50 Ω)
Distorsione della tensione continua: da 0 a ± 40 V (massimo 100 mA) risoluzione di 1 mV (0 V a ± 10 V), risoluzione di 4 mV
(10 V a 40 V, -10 V a -40 V), monitor di bias in corrente continua disponibile (tensione o corrente)

E5061BElenco delle opzioni
3L5 analizzatore di rete LF-RF con sorgente di bias DC, da 5 Hz a 3 GHz
1E5 Base temporale ad alta stabilità
020 Immagazzinamento di dati standard
005 Analisi dell'impedenza per l'analizzatore di rete LF-RF
