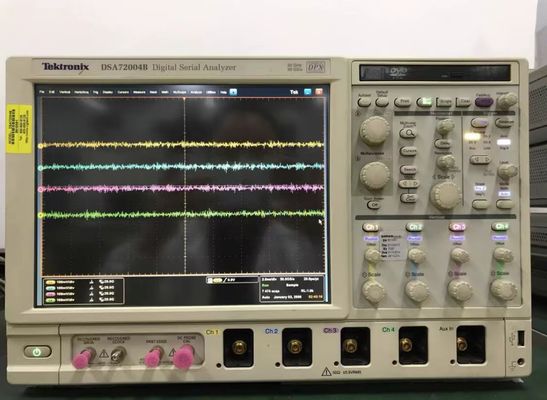

Tektronix DSA72004B Oscilloscopio 20 GHz 4 Ch 50 GS/S Analisatore seriale digitale integrato

L'oscilloscopio Tektronix DSA72004 offre prestazioni eccezionali di acquisizione del segnale e capacità di analisi. Scopri i tuoi segnali reali e acquisisci maggiori dettagli del segnale con la più alta capacità di acquisizione della forma d'onda del settore. Automatizza l'impostazione, l'acquisizione e l'analisi dei segnali di dati seriali ad alta velocità con un set di strumenti progettato per offrire test di progettazione e conformità più rapidi.

Il DSA72004 offre prestazioni eccezionali nell'acquisizione e nell'analisi del segnale, semplicità operativa e strumenti di debug senza pari per aiutarti ad accelerare le tue attività quotidiane. Una combinazione di un ampio schermo e un'interfaccia utente intuitiva offre all'utente un facile accesso alla massima quantità di informazioni.

Le caratteristiche e i vantaggi dell'oscilloscopio Tektronix DSA72004 includono:

• Larghezza di banda di 20 GHz su tutti e quattro i canali contemporaneamente
• Frequenza di campionamento in tempo reale fino a 50 GS/s
• Lunghezza di registrazione fino a 200 Msamples con la funzione MultiView Zoom™ per una navigazione rapida
• La frequenza di acquisizione della forma d'onda più veloce con >300.000 wfm/s massimo per canale
• Analizzatore seriale digitale integrato con configurazione dedicata per la progettazione seriale ad alta velocità e i test di conformità
• Larghezza di banda migliorata fino alla punta della sonda estesa per supportare più passaggi di larghezza di banda per l'integrità avanzata del segnale
• Triggering Pinpoint® con oltre 1400 combinazioni per affrontare praticamente qualsiasi situazione di trigger
• Triggering di pattern seriale unico fino a 3,125 Gb/s e Triggering di protocollo standard 8b/10b per l'isolamento degli effetti dipendenti dal pattern e Triggering di pattern di test seriali NRZ fino a 6,25 Gb/s
• Analisi e conformità dei dati seriali per PCI Express, Serial ATA, FB-DIMM, SAS, Fibre Channel, IEEE 1394b, RapidIO, XAUI, HDMI, DVI, Ethernet, USB 2.0
• Pacchetto di misurazione e analisi di jitter e temporizzazione più popolare Ricerca ed evidenziazione eventi per facilitare la comprensione delle relazioni tra eventi
• Finestre personalizzate MyScope® e menu con il tasto destro del mouse per un'efficienza eccezionale
• Software OpenChoice® con sistema operativo Microsoft Windows XP abilita il networking integrato e l'analisi estesa

Applicazioni:

• Verifica del progetto, inclusa l'integrità del segnale, il jitter e l'analisi dei tempi
• Caratterizzazione del progetto per progetti sofisticati e ad alta velocità
• Test di certificazione dei flussi di dati seriali per gli standard di settore
• Analisi e debug del bus di memoria
• Accensione del prototipo e verifica dell'alimentazione
• Ricerca e indagine sui fenomeni transitori
• Test di produzione di sistemi complessi
• Analisi spettrale di segnali RF transitori o a larghezza di banda elevata
