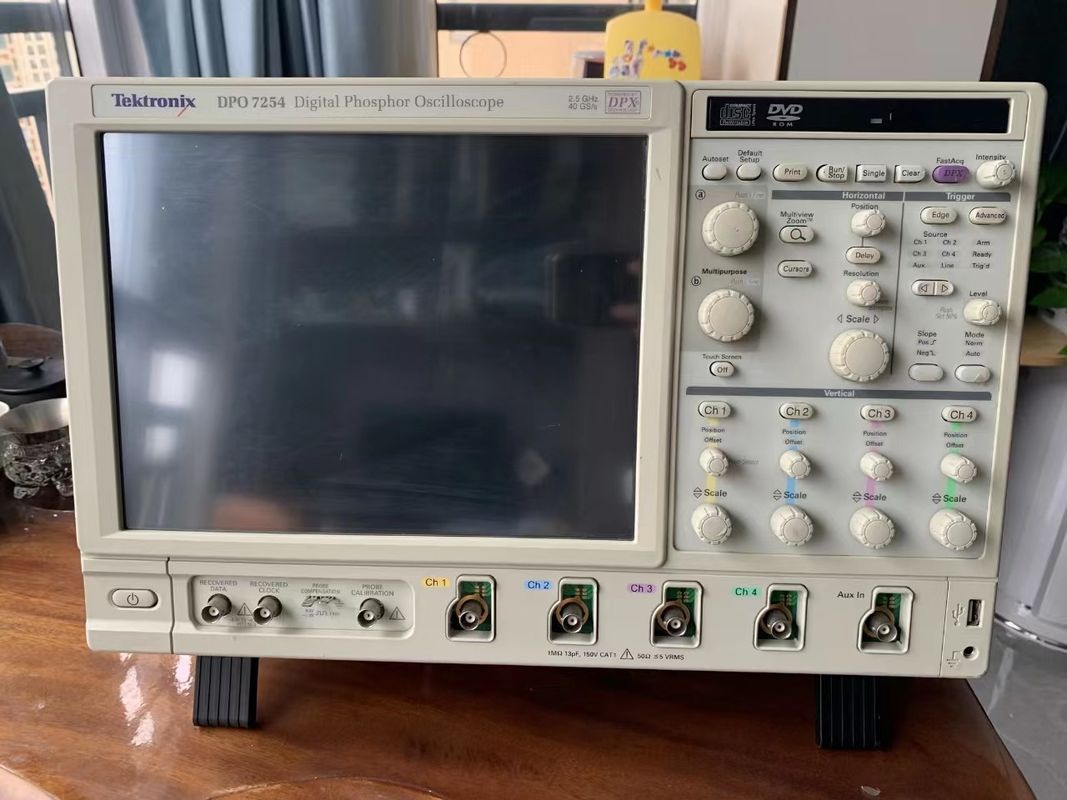

La serie DPO7000 è una nuova generazione di DPO che fornisce la soluzione migliore per verificare, caratterizzare, eseguire il debugging e testare i progetti elettronici.Accelererà le vostre attività quotidiane con un'eccezionale acquisizione e analisi del segnale.E' facile da usare.

>2,5 GHz, 1 GHz e 500 MHz Modelli di larghezza di banda >Fino a 10 GS/s Tasso di campionamento in tempo reale su tutti e quattro i canali >Fino a 400 Megasample Lunghezza di registrazione con funzionalità MultiView ZoomTM per una navigazione rapida >250,000 wfms/s Maximum Waveform Capture Rate >MyScope® Custom Windows Enhance Productivity >Right Mouse Click Menus for Exceptional Efficiency >Pinpoint™ Triggering Provides the Most Flexible and Highest Performance Triggering, con 1400 altre combinazioni per affrontare praticamente ogni situazione di innesco >piccola impronta e peso leggero >12.1” Largest XGA Touch Screen Display in the Industry >Communications Mask Testing >Clock Recovery from Serial Data Streams and NRZ Serial Pattern Trigger for Isolation of Pattern-dependent Effects >Low-speed Serial Protocol Triggering (I2C, SPI, CAN) >Soluzioni software specifiche per la tecnologia forniscono competenze di dominio integrate per misurazioni di Jitter e Timing, misurazioni di potenza, dati seriali, Ethernet e USB2.0 Test di conformità >Il software OpenChoice® con sistema operativo Microsoft Windows XP consente una rete integrata e analisi estesa


Caratteristiche:

• Numero di canali: 4
• Larghezza di banda: massimo 3,5 GHz
• Impedenza di ingresso 50 Ohm/1 Mohm
• Tasso massimo di campionamento: tutti i canali 10 GSa/S
• Tasso massimo di campionamento: canale singolo 40 GSa/S
• Lunghezza di registrazione: 100 MSa
• Limite di larghezza di banda selezionabile dall'utente per una migliore precisione di misurazione
• Ricerca di eventi e segnalamento per l'integrità del segnale e le sfide di tempistica
• Potenziamento del trigger I2C per dati a 8/16 bit
• Lunghezza di registrazione fino a 400 mega campioni con funzionalità MultiView ZoomT per una navigazione rapida
• PinpointT Triggering fornisce oltre 1400 combinazioni per affrontare praticamente qualsiasi situazione di triggering

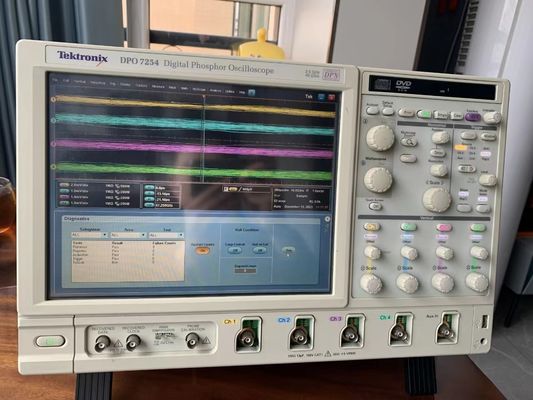

• 12.1" Il più grande touch screen XGA del settore
• Recupero orario da flussi di dati seriali
• Triggering di protocolli seriali a bassa velocità (I2C, SPI, RS-232, CAN)

Applicazioni

• Integrità del segnale, Jitter e analisi del tempo
• Verifica, debug e caratterizzazione di progetti sofisticati
• Debugging e test di conformità dei flussi di dati seriali per gli standard industriali Telecom e Datacom
• Progettazione del bus seriale a bassa velocità (I2C, SPI, RS-232, CAN, LIN e FlexRay)
• Indagini sui fenomeni transitori
• Misurazioni e analisi della potenza
• Analisi spettrale

Specificità e attributi(Oscilloscopi)
