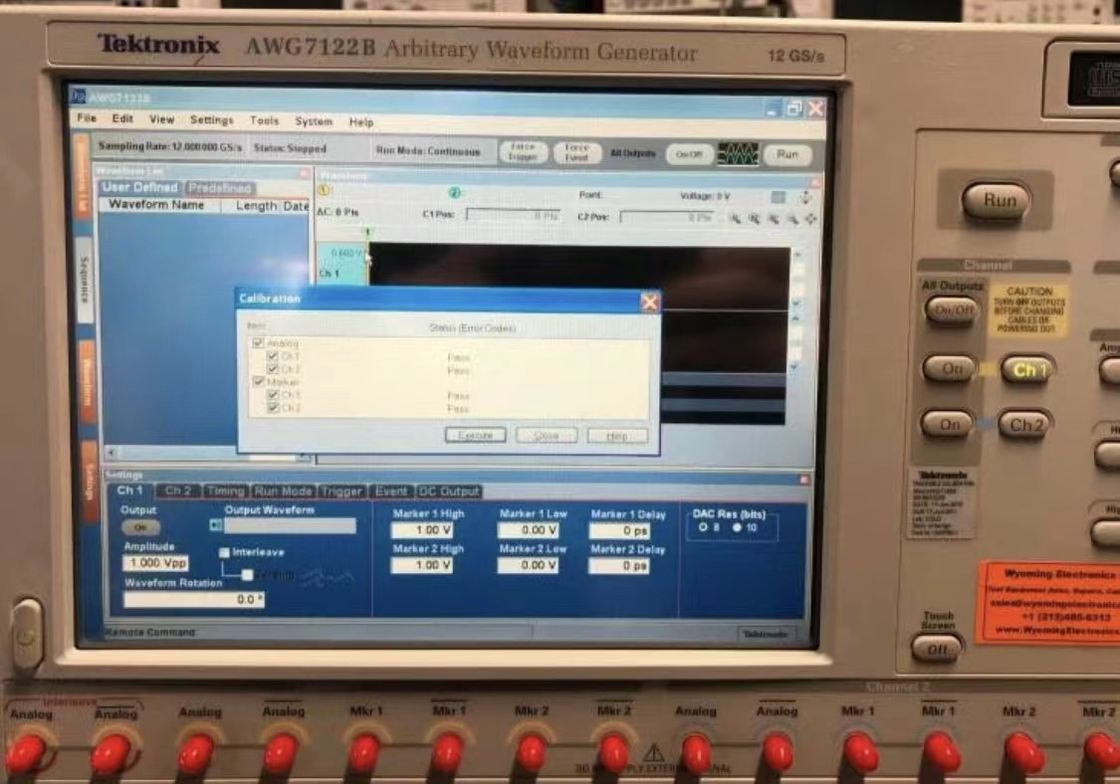

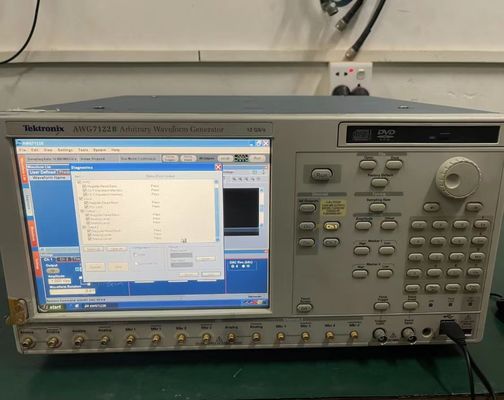

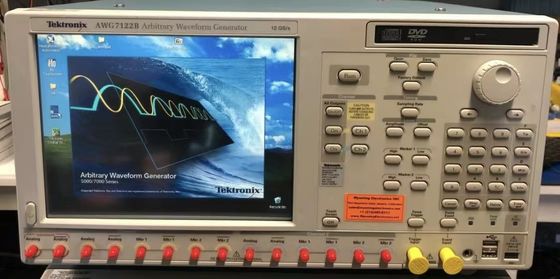

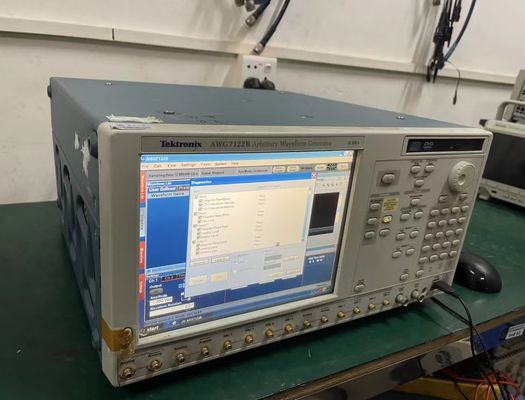

Il generatore di forme d'onda arbitrarie Tektronix AWG7122B offre una combinazione unica di stimolo del segnale superiore, velocità di campionamento senza rivali, larghezza di banda e usabilità senza compromessi.Questo offre la migliore soluzione dell'industria per i problemi di stimolo del segnale impegnativi affrontati dai progettisti che verificanoLa generazione di segnali di sintesi diretta consente una varietà di uscite di segnali tra cui multilevel, pre/de emphasis, jitter (Rj, Pj, ISI),DCD), SSC, e elementi di vagabondaggio.

Il Tektronix AWG7122B Arbitrary Waveform Generator rappresenta un punto di riferimento all'avanguardia in termini di prestazioni, velocità di campionamento, fedeltà del segnale e risoluzione del tempo.o replicare l' idealeL'AWG7122B AWG, con una risoluzione verticale fino a 24 GS/s (opzionale) o 12 GS/s (standard) e 10 bit,fornisce la migliore soluzione di stimolo del segnale del settore per le sfide di misurazione in continua crescitaCiò consente una generazione facile di segnali molto complessi, compreso il controllo completo delle caratteristiche del segnale.

Le specifiche e le caratteristiche del generatore di forma d'onda arbitraria Tektronix AWG7122B includono:

• Larghezza di banda di modulazione RF/MW a banda larga
• Genera segnali a banda larga complessi in un intervallo di frequenza fino a 9,6 GHz
• Generare larghezze di banda di modulazione fino a 3,5 GHz (1 dB)
• Sequenziamento e successione delle forme d'onda
• Consente la creazione di infiniti cicli di forma d'onda, salti e rami condizionati
• Migliorare la capacità di replicare il comportamento dei segnali del mondo reale
• Capacità di salto dinamico
• Consente la creazione di forme d'onda complesse che rispondono ai cambiamenti dell'ambiente esterno
• Risoluzione verticale fino a 10 bit Disponibile
• Generare segnali fino a 1 GHz di larghezza con 54 dBc SFDR
• Memoria profonda
• Consente la creazione di lunghe e complesse sequenze di forme d'onda

• 12 GS/s (24 GS/s) e 6 GS/s Modelli
• 9.6 GHz uscita effettiva di frequenza RF
• 1 o 2 uscite arbitrarie in forma d'onda
• Timing accurato con solo 20 psp-p Total Jitter (a 10-12 BER, tipico)
• 35 ps Tr/Tf (20% a 80%)
• ± 100 ps (Rangamento (1 ps Risoluzione) Controllo della distorsione intercanale
• 2 o 4 uscite di marcatori a livello variabile
• Timing accurato con solo 30 psp-p Total Jitter (a 10-12 BER, tipico)
• 45 ps Tr/Tf (20% a 80%)
• Fino a 300 ps (risoluzione di 1 ps) Controllo del ritardo
• Risoluzione verticale fino a 10 bit Disponibile: 10 bit (senza uscita di marcatore) o 8 bit (con due uscite di marcatore)
• Fino a 64M (64,800,000) La lunghezza del record di punto fornisce flussi di dati più lunghi
• Fino a 100 fs Controllo di cambio di tempo di bordo di risoluzione
• 16Sequenzazione di 1000 passaggi crea infiniti cicli di forma d'onda, salti e rami condizionali
• La sequenza in tempo reale crea infiniti cicli di forma d'onda, salti e
• Filiali condizionate
• L'interfaccia utente intuitiva riduce il tempo di prova
• PC integrato Supporta l'integrazione di rete e fornisce un DVD integrato, disco rigido rimovibile, LAN e porte USB

Applicazioni:

• Comunicazioni seriali ad alta velocità
• Fino a 12 Gb/s di velocità dei dati come sorgente di dati binaria (2x Oversampling, Interleaved)
• Fino a 8 Gb/s di velocità di dati come fonte di sintesi diretta universale (3x oversampling, interleaved)
• 64M punto (standard) e 128M punto (opzionale) lunghezza del record di memoria consente la generazione di forme d'onda più lunghe
• Fornisce segnali multilevel di qualsiasi profilo per consentire il test del margine di tempistica (Jitter) senza combinatori di potenza esterni
• RF a banda larga per comunicazioni ed elettronica di difesa
• Output RF diretto arbitrario modulato a banda larga fino a 9,6 GHz
• Generazione di segnali IQ/IF a banda larga ultra (UWB) a 2 canali, 12 GS/s e risoluzione a 10 bit
• Generazione RF diretta di tutti i gruppi di banda WiMedia (BG1 a BG6)
• Disco (magnetico/ottico) lettura/scrittura:
• Fino a 6 Gb/s di velocità di trasmissione (2 punti/cella) o 42 ps di risoluzione del tempo
• Progettazione e prova del segnale misto:
• Output analoghi a 2 canali più Marcatori a 4 canali
• Sorgente di dati/impulso e orologio ad alta velocità e a bassa vibrazione
• Generazione di segnali reali, ideali o distorti - compresi tutti i problemi, anomalie e problemi
• Riproduzione dei segnali catturati dall'oscilloscopio, inclusi miglioramenti come l'aggiunta di effetti di predistorsione
• Vettori di forma d'onda importati da strumenti di terze parti come MathCAD, MATLAB, Excel e altri
