Il DSA8300 è un oscilloscopio di campionamento in tempo equivalente all'avanguardia che fornisce le più alte capacità di misurazione e analisi di fedeltà per l'analisi dei segnali di comunicazione,Analisi delle reti di dati seriali, e applicazioni di analisi di collegamento seriale dei dati.

Principali specifiche di prestazione

• Triturazione di base a bassa velocità:
  • 425 fs tipici su fino a 8 canali acquisiti contemporaneamente
  • < 100 fs su 6 canali con modulo di riferimento di fase 82A04B
• La più alta risoluzione verticale dell'industria
• Risoluzione elettrica: < 20 μV LSB (per la gamma completa di 1 v)
• Risoluzione ottica da < 20 nW per il modello 80C07B (1 mW di gamma completa) a < 0,6 μW per il modello 80C10C (30 mW di gamma completa)
• larghezza di banda ottica > 80 GHz
• larghezza di banda elettrica > 70 GHz
• Oltre 120 misurazioni automatizzate per tipi di segnale NRZ, RZ e impulso
• Test automatizzati delle maschere con oltre 80 maschere standard del settore
• Analisi di jitter/rumore/BER/SER complesso (80SJNB), supporto per misurazioni complesse TDECQ1, SNDR2(domande)

Caratteristiche chiave

Un'ampia varietà di moduli ottici, elettrici e accessori supportano le vostre esigenze specifiche di prova.

• Moduli ottici
  • Moduli ottici che supportano velocità di dati ottici da 155 Mb/s a 10 Gb/s a 40 Gb/s a 100 Gb/s fino a PAM4 per 50G/100G/200G/400G
  • Receiver di riferimento ottico (ORR)1supportare i requisiti specifici per le prove di conformità previste dalle norme
  • L'elevata sensibilità ottica, il basso rumore e l'ampia gamma dinamica dei moduli di campionamento ottico consentono di testare e caratterizzare con precisione gli standard di comunicazione ottica a corto e lungo raggio
  • Soluzioni di recupero dell'orologio completamente calibrate non è necessario calibrare manualmente per le perdite di raccolta dei dati
  • Misurazioni calibrate del rapporto di estinzione e misurazioni ER a correzione variabile garantiscono precisione e ripetibilità
• Moduli elettrici
  • Campioni elettrici a basso rumore (280 μV a 20 GHz, 450 μV a 60 GHz, tipico)
  • Larghezza di banda selezionabile2consentire all'utente di scambiare larghezza di banda e rumore del campionatore per prestazioni ottimali di acquisizione dei dati
  • I campionatori remoti o i cavi del modulo estensore di campionamento compatto riducono al minimo il degrado del segnale consentendo al campionatore di essere posizionato in prossimità del dispositivo sottoposto a prova.
  • TDR integrato ad alte prestazioni (10 ps tempo di aumento tipico del passo) supporta una caratterizzazione eccezionale della discontinuità dell'impedenza e un ampio intervallo dinamico per le misurazioni dei parametri S fino a 50 GHz
• Analisi
  • L'analisi di jitter, rumore e BER delle velocità di dati seriali PAM4 e PAM2 NRZ da <1 GBd a 60 GBd fornisce informazioni sulle cause precise della chiusura degli occhi

  • Analisi dei segnali PAM4 con un'analisi completa del jitter, del rumore e del BER per ogni singolo occhio PAM e una serie di misurazioni globali che valutano gli attributi complessivi del segnale PAM4

  • L'automazione 100G-SR4/Transmitter and Dispersion Eye Closure (TDEC) fornisce test chiave in mano e debug delle proprietà ottiche TX chiave per la SR4 Short Reach Ethernet
  • 80STDEC semplifica la misurazione della chiusura dell'occhio del trasmettitore e della dispersione (TDEC) ad alte prestazioni, rendendola ideale per applicazioni di produzione e convalida della conformità
  • Test automatici di maschere con oltre 80 maschere standard dell'industria. Nuove maschere possono essere importate nel DSA8300 per supportare nuovi standard emergenti. Gli utenti possono definire le proprie maschere per il test automatico delle maschere
  • Jitter, rumore, BER, test di maschera e analisi dei collegamenti di dati seriali (SDLA) sono forniti attraverso le opzioni di applicazione software 80SJNB Essentials e Advanced
  • L'analisi TDR avanzata, le misurazioni dei parametri S, l'estrazione del modello di simulazione e le capacità di simulazione del collegamento seriale sono fornite dall'IConnect®Opzioni di applicazione software
  • 400G-M4 Software di analisi di produzione ottica fornisce analisi quadernaria (TDECQ) del trasmettitore ottico e della chiusura oculare di dispersione
• Alta capacità di prova
  • Alta velocità di acquisizione di campioni fino a 200 kS/s per canale
  • Interfaccia programmatica efficiente (IEEE-488, Ethernet o accesso al processore locale) consente un elevato throughput dei test

Applicazioni

• Progettazione/verificazione di componenti e sistemi di telecomunicazione e datacom
• Fabbricazione/prova della conformità ITU/ANSI/IEEE/SONET/SDH
• Misurazioni TDR a differenziale vero ad alte prestazioni
• Caratterizzazione dell'impedenza e analisi della rete per applicazioni di dati seriali, compresi i parametri S
• Analisi avanzata di jitter, rumore, BER e SDLA
• Simulazione del diagramma del canale e dell'occhio e modellazione basata sulle misurazioni con IConnect.

Prestazioni superiori con straordinaria versatilità

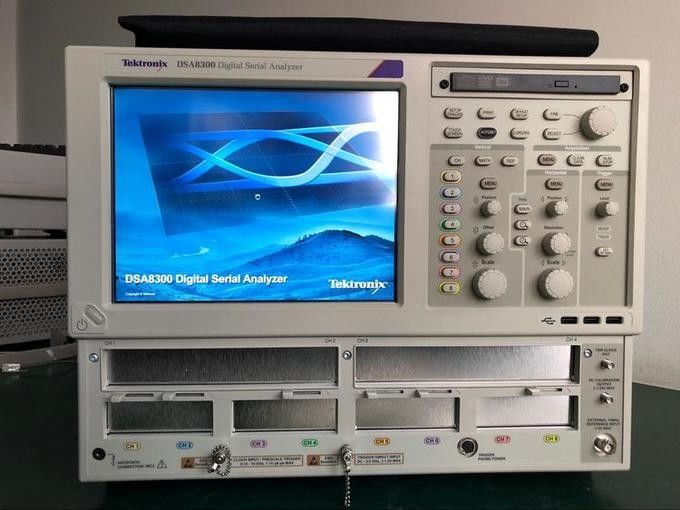

L'analizzatore seriale digitale DSA8300 è lo strumento più versatile per lo sviluppo e la sperimentazione di comunicazioni, computer ed elettronica di consumo che utilizzano trasmissione dati multi-gigabit.Viene utilizzato per la caratterizzazione di trasmettitori ottici ed elettrici, nonché la verifica della conformità dei dispositivi, dei moduli e dei sistemi utilizzati in tali prodotti.

Inoltre, il DSA8300 è adatto per la caratterizzazione del percorso del segnale elettrico, sia per pacchetti, PCB o cavi elettrici.e l'architettura modulare più estensibile, il DSA8300 fornisce l'analisi TDR e di interconnessione più performante, l'analisi più accurata dei danni al segnale e i calcoli BER per la tecnologia di dati seriali attuale ed emergente.

Elenco delle opzioni
