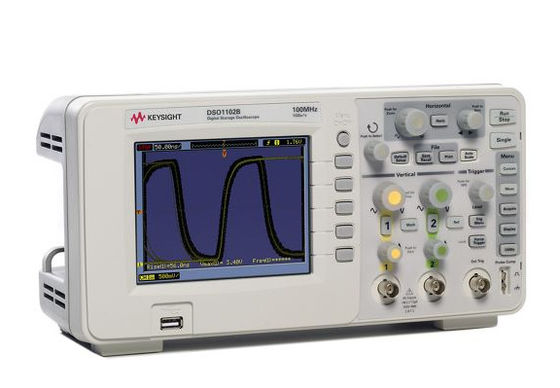

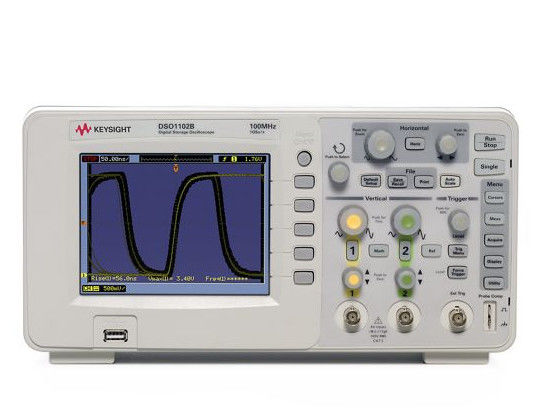

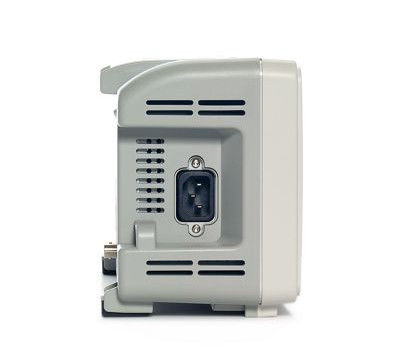

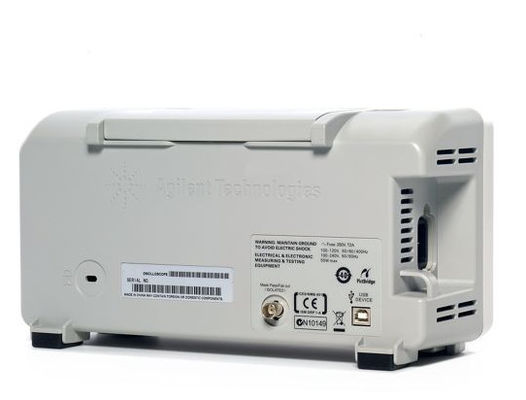

Oscilloscopio analogico digitale di Keysight Agilent DSO1102B 100 canali analogici di megahertz 2

Descrizione di Keysight Agilent DSO1102B

• Gli oscilloscopi di memoria numerica (DSO) sono gli strumenti primari usati oggi dai progettisti digitali per realizzare le misure di integrità di segnale quali la messa a punto/i tempi di tenuta, il margine dell'occhio ed i tempi di aumento/caduta. Le due specifiche chiave dell'insegna che colpiscono l'accuratezza di misura di integrità di segnale di un oscilloscopio, sono larghezza di banda ed il tasso del campione. La maggior parte dei ingegneri hanno una buona idea di quanta larghezza di banda hanno bisogno per le loro misure digitali. Tuttavia, c'è spesso molta confusione circa il campione richiesto tasso-e gli ingegneri suppongono spesso che le portate con gli più alti tassi del campione producono le misure digitali più accurate. Ma è questo vero?
• Campionamento in tempo reale interfogliato
• Quando la tecnologia dell'ADC è stato allungato al suo limite in termini di tasso massimo del campione, come fanno i venditori dell'oscilloscopio creano le portate con ancora gli più alti tassi del campione? L'azionamento per gli più alti tassi del campione può essere semplicemente di soddisfare la percezione degli utenti di portata che «più è migliore» o gli più alti tassi del campione possono realmente essere richiesti per produrre le misure in tempo reale dell'oscilloscopio di alto-larghezza di banda. Ma produrre gli più alti tassi del campione in oscilloscopi non è facile quanto semplicemente selezionando un convertitore analogico-digitale disponibile immediatamente dell'più alto tasso del campione.
• Una tecnica comune adottata da tutti i venditori importanti di portata è di interfogliare gli ADC in tempo reale multipli. Ma non confonda questa tecnica di campionatura con l'interfogliatura dei campioni dalle acquisizioni ripetitive, che chiamiamo campionamento «tempo equivalente».
• Le portate con il campionamento interfogliato in tempo reale devono aderire a due requisiti. Per l'interfogliatura senza distorsione accurata, il guadagno verticale, il contrappeso e la risposta in frequenza di ogni ADC devono essere abbinati molto attentamente. Secondariamente, gli orologi fase-in ritardo devono essere stati allineati rispetto ad alta precisione per soddisfare la regola #2 di Nyquist che detta i campioni equidistanti. Cioè l'orologio del campione per l'ADC #2 deve essere ritardato precisamente 180 gradi dopo l'orologio che prova entrambi criteri dell'ADC #1. è importante per l'interfogliatura accurata.

Caratteristica:

• 100 megahertz
• 2 canali analogici
• Catturi i periodi di tempo lunghi con l'alta risoluzione e una memoria di 16 kpts
• Vedi segnala più chiaro con un'esposizione LCD di colore a 5,7 pollici
• Analisi di velocità con 23 misure e per la matematica automatici di forma d'onda, compreso FFT
• Semplifichi la prova con go/no vanno prove della maschera, il modo di sequenza (1000 eventi di innesco) e filtri digitali
• Aumenti la produttività con aiuto incorporato in 11 lingua, nella connettività USB e nella guida libera del laboratorio dello studente

Opzioni:
