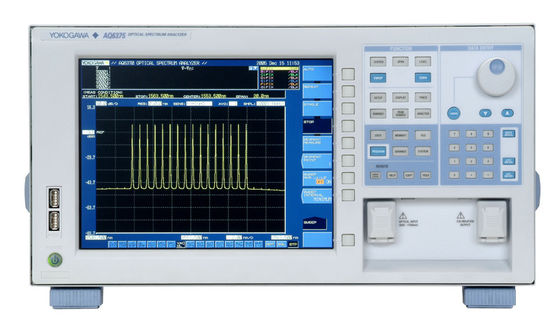

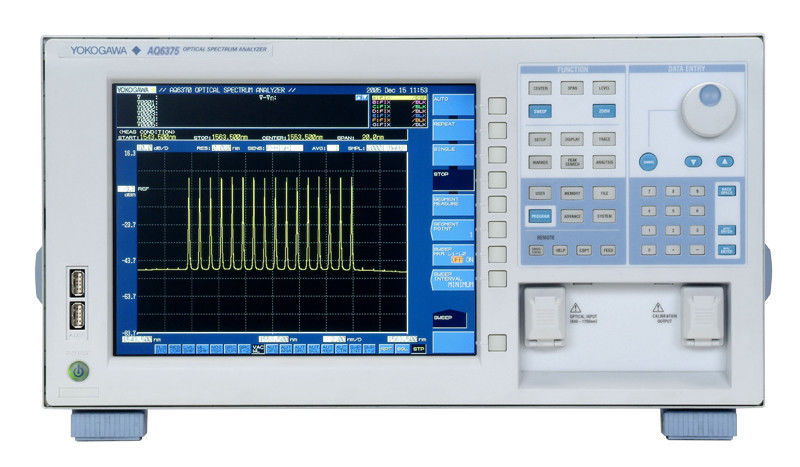

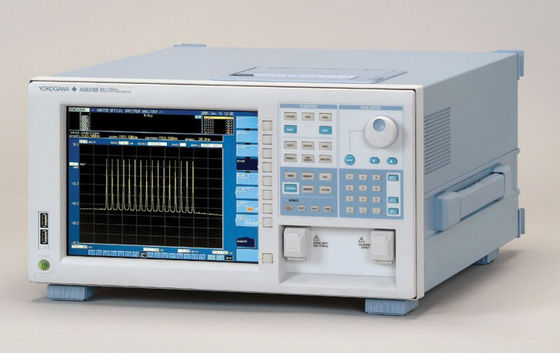

• IlAQ6375è il primo analizzatore di spettro ottico da banco che copre la lunghezza d'onda lunga superiore a 2 μm.
  È stato progettato per ricercatori e ingegneri che hanno lottato con apparecchiature di prova inadeguate per misurare in questi intervalli di lunghezza d'onda.
  L'AQ6375 consente di effettuare misurazioni ad alta velocità con elevata precisione, risoluzione e sensibilità in un quadro compatto, pur fornendo funzionalità di analisi complete e un calibratore integrato;non è più necessario procedere a passaggi di taratura problematici e sviluppare software di analisi esterni;.
  Tali caratteristiche sono indispensabili per la ricerca, lo sviluppo e la fabbricazione di dispositivi ottici nell'intervallo di lunghezza d'onda dalla banda delle telecomunicazioni a 2 μm.
  Nessun altro sistema di prova può raggiungere allo stesso tempo queste elevate prestazioni e facilità d'uso.

Caratteristica:

• Capacità di misurazione a lunga lunghezza d'onda
• Alta precisione e risoluzione delle lunghezze d'onda
• Ampia gamma dinamica
• Alta sensibilità
• Misurazione ad alta velocità
• USB per mouse, tastiera e memoria

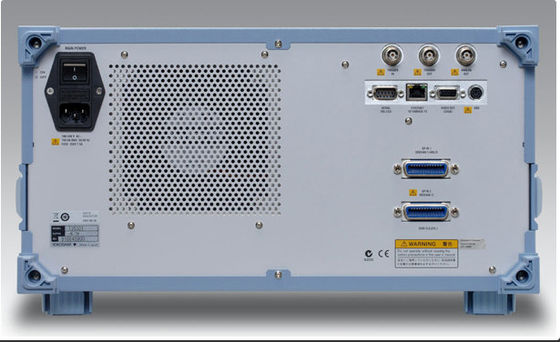

• Funzionamento a distanza (GP-IB, RS-232, Ethernet)

• Con questa funzione è possibile misurare la larghezza di banda di passaggio/larghezza di tacca dalla forma d'onda misurata di un filtro con caratteristiche di lunghezza d'onda di tipo V o U.

• I parametri della sorgente luminosa possono essere analizzati dalla forma d'onda misurata di ciascun tipo di sorgente luminosa tra DFB-LD, FP-LD e LED.PMD Measurement
• È possibile misurare la dispersione del modo di polarizzazione (PMD) di un DUT (come una fibra ottica) utilizzando lo strumento in combinazione con un analizzatore, un regolatore di polarizzazione, un polarizzatore,e una sorgente luminosa di emissione spontanea amplificata (ASE), sorgente luminosa LED ad alta potenza o altra sorgente luminosa a banda larga.

Analisi WDM

• Con questa funzione è facile analizzare i segnali di trasmissione WDM. Si può anche misurare OSNR di un sistema di trasmissione DWDM con 50 GHz spaziamento.intervallo di lunghezza d'onda, e OSNR possono essere eseguiti collettivamente su un massimo di 1024 canali e i risultati dell'analisi possono essere visualizzati in una tabella di dati.

Analisi dell'amplificatore ottico

• può essere effettuata la misurazione del guadagno dell'amplificatore ottico e del numero di rumori derivanti dalla forma d'onda misurata della luce del segnale che entra nell'amplificatore ottico,nonché la forma d'onda misurata della luce di uscita che lascia l'amplificatore ottico.

Misurazione delle caratteristiche dei filtri ottici

• Le caratteristiche del filtro ottico possono essere misurate dalla forma d'onda misurata dell'input luminoso al filtro ottico dalla sorgente luminosa,come pure dalla luce di uscita della forma d'onda misurata dal filtro ottico.
• L'analisi può essere eseguita non solo su filtri ottici con un solo modo, ma anche su filtri WDM multimodo.

Misurazione delle fluttuazioni di livello nella luce a lunghezza d'onda singola

• Questa funzione viene utilizzata per misurare i cambiamenti nel tempo del livello di un livello di lunghezza d'onda specifica.L'asse orizzontale è rappresentato dagli assi temporaliÈ utile per scopi quali l'allineamento dell'asse ottico quando una fonte luminosa viene inserita in una fibra ottica.

Analisi del modello

• La funzione modello confronta i dati di riferimento prestabiliti (dati modello) con una forma d'onda misurata.se viene utilizzata una funzione per visualizzare lo spettro di destinazione (linea di destinazione) sullo schermo di misurazione, lo spettro bersaglio può essere consultato durante la regolazione dell'asse ottico di un dispositivo ottico.

Go/No Go Giudizio

• La funzione di prova Go/No Go confronta la forma d'onda di traccia attiva con i dati di riferimento (dati modello) predefiniti dall'utente e esegue una prova sulla forma d'onda misurata (prova Go/No Go).
• Questa funzione può essere utilizzata efficacemente in situazioni come le prove di superamento/fallimento sulle linee di produzione.

Analisi tra i marcatori di linea / nell'area Zoom

• Gli strumenti eseguono l'analisi del segnale contenuto nei confini selezionatimediante marcatori di linea o zona ingrandita.
