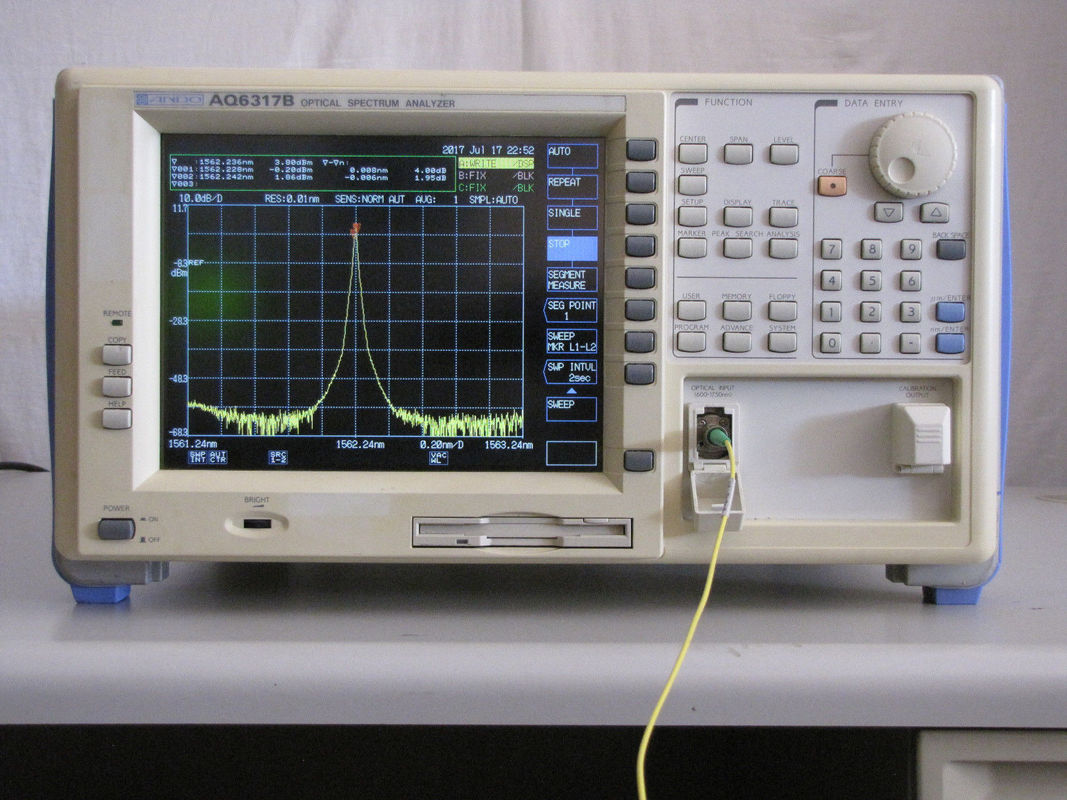

Analizzatore di spettro ottico di Ando AQ6317B 50GHz

Descrizione di Ando AQ6317B

Il AQ6317B è un analizzatore di spettro ottico avanzato per una vasta gamma di applicazioni, compreso la valutazione di sorgente luminosa, la misura delle caratteristiche di lunghezza d'onda di perdita in dispositivi ottici e l'analisi di forma d'onda dei sistemi di WDM (Wavelength Division Multiplexing).

Particolarmente alla C-banda ed alla L-banda, l'unità raggiunge l'alte accuratezza di lunghezza d'onda e linearità di lunghezza d'onda e può esaminare i dispositivi ottici per WDM. Le funzioni dell'analisi rendono l'operazione e l'espansibilità semplici.

Il AQ6317B contiene l'ultima tecnologia di Ando per gli analizzatori di spettro ottici. Un'attrezzatura di riferimento per la prossima generazione.

In confronto al precedente modello, l'accuratezza di lunghezza d'onda del AQ6317B è stata migliorata a ±20 pm ed è specificato come per la L-banda pure. Le funzioni dell'analisi di funzione dell'analisi di WDM e di larghezza della tacca sono migliorate e la funzione multicanale di funzione dell'analisi di N-F e dell'analisi di filtro ottico è aggiunta di recente. È diventato molto più facile da usare con altri miglioramenti, quale la spazzata accelerarsi.

Caratteristiche:

• Ampia gamma dinamica per i WDM-segnali di 50 gigahertz: La gamma dinamica è 70 dB a ±0.4 di punta nanometro e dB 60 a ±0.2 di punta nanometro.
• La misura ad alta definizione raggiunge l'ampia gamma dinamica con il sistema di WDM di gioco di 50 gigahertz.
• Alta accuratezza di lunghezza d'onda: Fornisce l'accuratezza di lunghezza d'onda di ±0.02 nanometro a 1520 a 1580 nanometro e ±0.04 nanometro a 1580 a 1620 nanometro, le linearità di lunghezza d'onda di ±0.01 nanometro, rendente lo particolarmente utile per le caratteristiche di alta precisione di lunghezza d'onda di perdita e l'altra valutazione dei dispositivi di WDM.
• La scala di lunghezza d'onda indica entrambi in aria e nel vuoto.
• Alta risoluzione di lunghezza d'onda: Raggiunge una risoluzione di lunghezza d'onda di 0,015 nanometri.
• Funzioni versatili di analisi: Funzioni di analisi per WDM ed altri dispositivi ottici (LD, LED, FBG, ecc.)
• Spazzata sincrona: Insieme con una fonte di laser musicale AQ4321, molto più sulla risoluzione di lunghezza d'onda/ampia gamma dinamica può essere raggiunta dalla spazzata sincrona ad alta velocità
• Alta sensibilità: L'alta sensibilità permette la misura di luce a giù a dBm -90, riguardante dal 1200 al 1650 il nanometro.
• Dipendenza bassa di polarizzazione: Le misure quale guadagno dell'amplificatore ottico possono essere continuate esattamente perché la dipendenza di polarizzazione è soppressa in basso come dB ±0.05.
• Accuratezza ad alto livello: Accurato all'interno del dB ±0.3.
• Misura di alto potere: DBm di massimo +20 (100 Mw)
• Anche l'uscita ad alta potenza da un amplificatore ottico può essere misurata direttamente senza un attenuatore ottico.
• LCD a 9.4 pollici di colore
• La luce pulsata può essere misurata
• Tre diverse memorie della traccia

Specifiche:

• Fibre applicabili: SMF, GI (50/125 di µm)
• Lunghezza d'onda di misura: 600 a 1750 nanometro)
• Accuratezza di lunghezza d'onda: ±0.02 nanometro (1520 a 1580 nanometro, dopo la calibratura con la sorgente luminosa incorporata di riferimento); ±0.04 nanometro (1580 a 1620 nanometro, dopo la calibratura con la sorgente luminosa incorporata di riferimento); ±0.5 nanometro (600 a 1750 nanometro)
• Linearità di lunghezza d'onda: ±0.01 nanometro (1520 a 1580 nanometro); ±0.02 nanometro (1580 a 1620 nanometro)
• Ripetibilità di lunghezza d'onda: ±0.005 nanometro (1 min)
• Risoluzione di lunghezza d'onda: Risoluzione di massimo: 0,015 nanometri o meglio (1520 a 1620 nanometro, regolazione di risoluzione: 0,01 nanometri)
• Regolazione di risoluzione: 0,01, 0,02, 0,05, 0,1, 0,2, 0,5, 1,0, 2,0 nanometro
• Accuratezza di risoluzione: ± 5%: (1300 a 1650 nanometro, risoluzione: 0,05 nanometri o più, correzione di risoluzione: SU)
• Gamma livellata di misura: -90 +20 a dBm (1200 a 1650 nanometro, sensibilità: HIGH3); -80 +20 a dBm (1000 a 1200 nanometro, sensibilità: HIGH3); -60 +20 a dBm (600 a 1000 nanometro, sensibilità: HIGH3)
• Accuratezza livellata 2, 3) ±0.3 dB (1310/1550 di nanometro, input: -30 dBm, sensibilità: HIGH1-3)
• Linearità livellate: ±0.05 dB (input: +10 - -50 dBm, sensibilità: HIGH1-3)
• Planarità livellata: ±0.1 dB (1520 a 1580 nanometro), ±0.2 dB (1580 a 1620 nanometro)
• Dipendenza di polarizzazione: ±0.05 dB (1550/1600 di nanometro), tipo di dB ±0.05. (1310 nanometro)
• Gamma dinamica: 60 dB (1523 nanometro, ±0.2 di punta nanometro, risoluzione: 0,01 nanometri); 70 dB (1523 nanometro, ±0.4 di punta nanometro, risoluzione: 0,01 nanometri); 45 dB (1523 nanometro, ±0.2 di punta nanometro, risoluzione: 0,1 nanometri)
• Tempo di spazzata: Approssimativamente 500 spettrografia di massa (portata: 100 nanometro o di meno, sensibilità: NORMA, TENUTA, avg.: 1, 501 campione, correzione di risoluzione: FUORI); Approssimativamente 0,5 min (portata: 100 nanometro o di meno, sensibilità: HIGH2, avg: 1, 501 campione, nessun segnale)

Funzione:

• Misura automatica: Funzione di programma (20 programmi, 200 punti), funzione a lungo termine di misura
• Regolazione degli stati di misurazione: Regolazione della portata: 0 a 1200 nanometro
• Regolazione di misurazione di sensibilità: HOLD/AUTO NORMALE, METÀ DI, HIGH1/2/3
• Numero di fare la media regolazione: 1 - 1000 volte
• Regolazione di numero di campione: 11 - 20001, AUTO
• Funzione di regolazione automatica degli stati di misurazione
• funzione dell'Spazzata-fra-indicatore
• 0 funzioni di spazzata di nanometro
• Funzione di misura della luce di impulso
• Aria/funzione di misura lunghezza d'onda di vuoto
• TLS ha sincronizzato la funzione di misura

Esposizione della traccia:

• Regolazione livellata della scala: 0,1 - 10 dB/div, lineari
• Un'esposizione simultanea di 3 tracce indipendenti
• Esposizione massima/minima della tenuta
• Rotolo che fa la media esposizione
• esposizione delle Calcolo-fra-tracce
• Esposizione normalizzata
• esposizione di Curva-misura
• esposizione 3D
• Esposizione spaccata
• Esposizione di densità di potenza, % dell'esposizione, esposizione di dB/km
• Esposizione di frequenza della scala orizzontale di asse

Analisi dei dati:

• Analisi di forma d'onda di WDM (esposizione) della lista di lunghezza d'onda/Level/SNR, canale di GAIN/NF di analisi dell'amplificatore (multi, singolo/) di fibra ottica, analisi di PMD, analisi di filtro ottico, analisi di DFB-LD, analisi di FP-LD, analisi del LED, analisi di SMSR, ricerca di punta, ricerca inferiore, ricerca spettrale di larghezza, ricerca di larghezza della tacca
• Indicatore di delta (massimo 200), linea indicatore (specificazione della gamma di analisi)
• Esposizione del grafico del risultato a lungo termine di misura

Altri:

• funzione di calibratura di Auto-lunghezza d'onda (facendo uso della sorgente luminosa incorporata di riferimento)
• Lunghezza d'onda/funzione livellata della compensazione, funzione dell'etichetta, funzione di aiuto

Memoria:

• FDD incorporato: 2HD a 3,5 pollici
• Memoria interna: 32 tracce, 20 programmi
• Formato di file: L'archivio di traccia, l'archivio di programma, l'archivio di stato di misurazione, il file di testo (traccia, dati di analisi, ecc.), file di grafica (BMP, tiff)
• Emissione dei dati: Stampante ad alta velocità incorporata della stampante

Interfaccia:

• Telecomando: GP-Ib (2 porti); Interfacce di controllo di TLS (TTL)
• Input di innesco di spazzata (TTL)
• Il campione permette all'input (TTL)
• Input di innesco del campione (TTL)
• Uscita analogica (0 a 5 V)
• Video uscita (VGA)

• Esposizione: LCD a 9,4 pollici di colore (risoluzione: 640 x 480 punti)
• Connettore ottico: FC (norma)
• Requisito di potere: V di CA 100 - 120/200 - 240, 50/60 di hertz

Condizioni ambientali:

• Temperatura di funzionamento: ºC 5 - 40
• Temperatura di stoccaggio: ºC -10 - +50
• Umidità: RH di 80% o più di meno (nessuna condensazione)
• Dimensioni e massa: Approssimativamente 425 (w) x 222 (H) x 450 (D) millimetro

Applicazioni:

Valutazione ottica del multiplexor

Insieme con la fonte di laser musicale AQ4321, il AQ6317B può raggiungere l'alta risoluzione di lunghezza d'onda/ampia gamma dinamica con la funzione sincrona ad alta velocità di spazzata e la perdita di inserzione di risultato, ha passato la lunghezza d'onda e le linearità centrali come parametro di valutazione di MUX/DEMUX ottico.

Valutazione di fibra ottica dell'amplificatore (EDFA)

Il metodo di interpolazione di ASE è usato per misurare il guadagno ed il N-F, parametri chiave per la valutazione di fibra ottica dell'amplificatore.

Insieme con l'analizzatore ottico dell'amplificatore di AQ8423Z, il sistema può misurare esattamente il guadagno ed il N-F con il metodo di impulso, che è ottimale per la valutazione degli amplificatori di fibra ottica di WDM.
