Analizzatore di rete di vettore
Created with Pixso. Microonda dell'analizzatore di rete di vettore di Agilent N5242A PNA X 26,5 gigahertz
Informazioni dettagliate
Luogo di origine:
La Malesia
Nome di prodotto:
Analizzatore di rete di microonda di PNA-X
Fattore forma:
Rackmount (/1CM /1CP)
Frequenza:
10 megahertz - 26,5 gigahertz
No. dei porti:
2- o 4 porti
Circostanza:
Di seconda mano
Funzioni:
Provato, nelle condizioni di lavoro complete
Capacità di alimentazione:
in azione
Evidenziare:

Analizzatore di rete di vettore di N5242A

,

Analizzatore di rete di vettore di 26

,

5 gigahertz

Descrizione del prodotto

Analizzatore di rete di microonda di Keysight Agilent N5242A PNA-X 26,5 gigahertz



Descrizione di Keysight Agilent N5242A



L'analizzatore di rete di PNA-X è il mondo motore della prova di microonda del unico collegamento integrato e più flessibile per la misurazione dei dispositivi attivi quali gli amplificatori, i miscelatori ed i convertitori di frequenza. Potete scegliere da cinque modelli di frequenza di soddisfare le vostre esigenze specifiche della prova del dispositivo: 13,5, 26,5, 43,5, 50 e 67 gigahertz. Il PNA-X fornisce la configurabilità impareggiabile una seconda fonte incorporata, una combinatrice ed i commutatori interni di segnale-percorso.




Panoramica e caratteristiche dell'analizzatore di rete di microonda di N5242A PNA-X

  • Portata per eccellenza impareggiabile nelle vostre misure e progettazioni
  • Semplifichi le vostre stazioni di prova sostituendo gli scaffali e le pile di attrezzatura
  • Aumenti la produttività con il motore della prova di microonda del unico collegamento integrato e più flessibile
  • Riduca il tempo della prova con la vasta gamma del mondo delle applicazioni di misura del unico collegamento
  • Caratterizzazione lineare e non lineare della prova del dispositivo più esattamente con il migliore PNA-X del mondo

Applicazioni:


  • S-parametri (CW e pulsato)
  • Figura di rumore
  • Compressione di guadagno
  • Intermodulazione e distorsione armonica
  • Aumento/perdita di conversione
  • stimolo di Vero-differenziale
  • Onda millimetrica
  • Forma d'onda e caratterizzazione non lineari di X-parameter®
  • Prova dell'antenna

Caratteristiche:

  • 10 megahertz - 26,5 gigahertz
  • 2- o 4 porti con due fonti incorporate
  • 132 gamme dinamiche del sistema di dB 130 del ricevitore di dB e, 32.001 punto, 32 canali, 5 megahertz SE larghezza di banda
  • Potere ad alto rendimento (dBm +18), armoniche basse (- dBc 60) e un'ampia gamma di spazzata di potere (dB 38)
  • Migliore accuratezza dinamica: 0,1 compressioni di dB con alimentazione in ingresso di entrata di +13 dBm al ricevitore
  • Un pavimento a basso rumore di dBm -114 a 10 hertz IFBW
Lista delle opzioni
007 Rimozione automatica del dispositivo
008 Misure Pulsare-rf
010 misure di Del tempo dominio
014 Opzione standard configurabile di opzione dell'insieme della prova (cicli di accesso del pannello frontale fra l'uscita di fonte e l'input dell'accoppiatore)
016 Aggiunga gli attenuatori del ricevitore (dB 35 a 5 punti) di dB (opzione standard)
020 Aggiunga SE input
021 Aggiunga il modulatore di impulso alla prima fonte interna
022 Aggiunga il modulatore di impulso alla seconda fonte interna
025 Aggiunga quattro generatori di impulsi interni
028 Figura di rumore misure facendo uso dei ricevitori standard
029 rumore-figura Pieno-corretta misure a 26,5 gigahertz
080 Misure di contrappeso di frequenza
081 Selettore di canale di riferimento (aggiunge il commutatore interno R1 al percorso) (opzione standard w/080)
082 Misure calibrate scalari del convertitore
083 Vettore e misure calibrate scalari del convertitore
084 Misure incluse di LO
086 Applicazione di compressione di guadagno
087 Misure di distorsione di intermodulazione
088 Controllo di fase di fonte
090 Analizzatore di spettro
118 Modo veloce di CW
1A7 Calibratura compiacente di iso 17025
1CM Corredo del supporto di scaffale per installazione senza maniglie
1CP Corredo del supporto di scaffale per installazione con le maniglie
200 2 porti, singola fonte
219 Add ha esteso il campo di potenza ed i polarizzazione-T fino un analizzatore di 2 porti
224 Aggiunga la seconda fonte interna, la combinatrice ed i commutatori meccanici ad un analizzatore di 2 porti
285 Add ha esteso il campo di potenza fino un analizzatore di 2 porti (nessun T diagonali.
301 Domanda di uso con CalPods standard
302 Domanda di uso con CalPods temperatura-caratterizzato
400 4 porti, fonte doppia
419 Add ha esteso il campo di potenza ed i polarizzazione-T fino un analizzatore di 4 porti
423 Aggiunga la combinatrice interna ed i commutatori meccanici ad un analizzatore di 4 porti
460 Applicazione integrata dello stimolo di vero-modo
485 Add ha esteso il campo di potenza fino un analizzatore di 4 porti (nessun polarizzazione-T)
510 Caratterizzazione componente non lineare
514 X-parametri non lineari
518 Dominio non lineare della busta di impulso
520 X-parametri arbitrari di impedenza del carico
551 misure calibrate N-porto
629 Figura di rumore accessori
897 Software incorporato del test di performance per la calibratura inclusa di Agilent, licenza perpetua
898 Software incorporato del test di performance per la calibratura compiacente di norme, licenza perpetua
A6J Calibratura compiacente dell'ANSI Z540
H08 Pulsato - misure di rf
H85 Rimuove i T di polarizzazione fra gli attenuatori di fonte e gli accoppiatori del porto della prova
N1966A Adattatore di Pulse/IO
N8981A Disco rigido di riserva per uso con il bordo di CPU del Pentium m. di 1,1 gigahertz raccomandato per uso negli ambienti sicuri
P04 4 porti indigeni
PS-S10 Assistenza preveduta a distanza di produttività. 1 - 999 ore scelte.
PS-S20 Assistenza di partenza
PS-S20-01 Assistenza di partenza raccomandata
PS-T10-PNA Addestramento di operatore di PNA per 8 studenti al sito del cliente, H7215B-203
PS-T12-PNA PNA che programma per 8 studenti al sito del cliente, H7215B-204
R-50C-011-3 Calibratura di Agilent - 3 anni
R-50C-011-5 Calibratura di Agilent - 5 anni
R-50C-016-3 Calibratura compiacente di iso 17025 - 3 anni
R-50C-016-5 Calibratura compiacente di iso 17025 - 5 anni
R-50C-021-3 Calibratura dell'ANSI Z540-1-1994 - 3 anni
R-50C-021-5 Calibratura dell'ANSI Z540-1-1994 - 5 anni
R-50J-001-3 Verifica di sistema in loco - 3 anni
R-50U-001-3 Calibratura in loco di Agilent - 3 anni
R-50U-002-3 Calibratura in loco dell'ANSI Z540-1-1994 - 3 anni
R-51B-001-3C Ritorno alla garanzia di Agilent - 3 anni
R-51B-001-5C Ritorno alla garanzia di Agilent - 5 anni
R-51B-001-C Ritorno alla garanzia di Agilent - 1 anno
R-51C-001-1CU Garanzia in loco - 1 anno
R-51C-001-3CU Garanzia in loco - 3 anni
S02 Modulo di seconda fonte
UK6 Certificato commerciale di calibratura con i dati di prova
UNL Misura di alto potere con la configurazione diagonale dei T (permette Ext. Amplifiers fra la fonte di rf e l'input) dell'accoppiatore (opzione standard)
Win7 Sistema operativo di Windows 7
WXP OS di Windows XP



FAQ:

1.Can voi ordine della nave nel Canada o in Australia?

Sì, possiamo. Inviamo gli ordini universalmente.

2. Che metodo della consegna usate? e termine di consegna?

Possiamo spedire dallo SME, DHL, Fedex, UPS, TNT con il numero di inseguimento. Il termine di consegna usuale è 4-7 giorni feriali.

3. Che cosa è il vostro termine di pagamento?

Pagamento di 100% T/T prima della spedizione.

4. Come posso fare qualunque altra domanda?

Potete contattarci online o lasciarci i messaggi qui sotto.

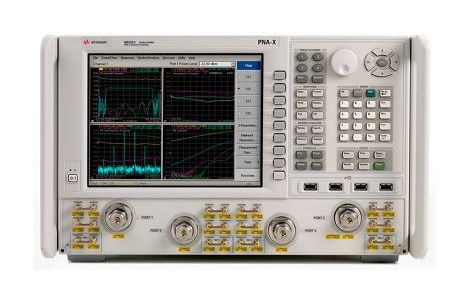

Microonda dell'analizzatore di rete di vettore di Agilent N5242A PNA X 26,5 gigahertz 0

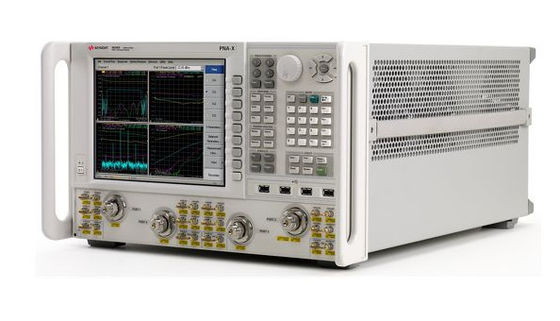

Microonda dell'analizzatore di rete di vettore di Agilent N5242A PNA X 26,5 gigahertz 1

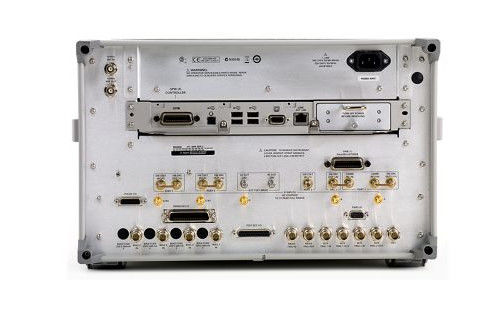

Microonda dell'analizzatore di rete di vettore di Agilent N5242A PNA X 26,5 gigahertz 2
