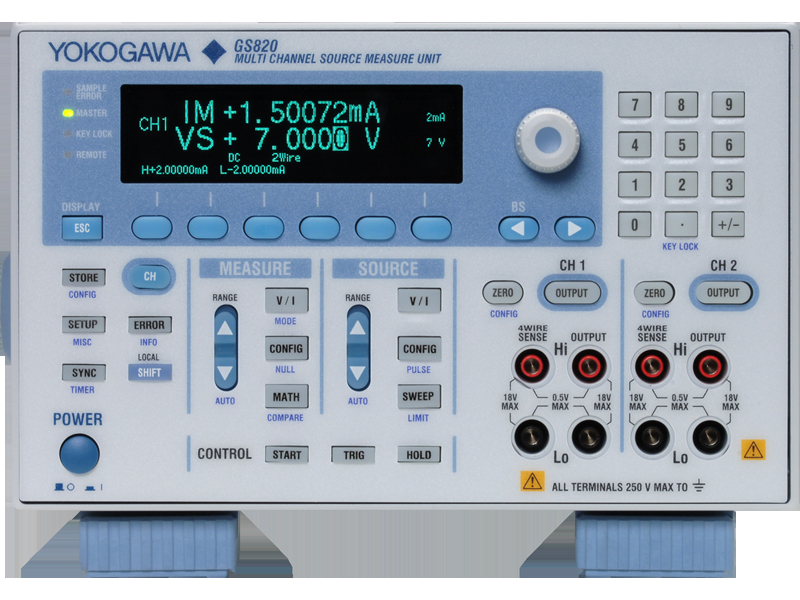

YOKOGAWA GS820 Multi Channel Source Measure Unit Usato

Unità di misura sorgente multicanale YOKOGAWA GS820

Descrizione di YOKOGAWA GS820

È disponibile il funzionamento a quattro quadranti, composto da funzionamento sorgente (sorgente di corrente) e funzionamento sink (sink di corrente), con intervalli fino a 7 V e 3,2 A o 18 V e 1,2 A. Le risoluzioni di uscita e di misura sono di 5,5 cifre. Altre caratteristiche includono:

• Funzione di sorgente e misura a 2 canali isolati
• Intervalli di sorgente e misura:

Modello da 18 V: 7 V e 3,2 A o 18 V e 1,2 A
Modello da 50 V: 20 V e 1,2 A o 50 V e 0,6 A

• Risoluzione di 1 pA con intervallo di corrente estremamente piccolo di 200 nA
• Generazione di forme d'onda arbitrarie composte da un massimo di 100.000 punti a intervalli di 100 μs
• Espansione dei canali tramite collegamento di sincronizzazione master-slave
• Velocità di test elevate
• I/O digitale a 16 bit (modello 765602/12)

​Intervallo di sorgente e misura

È disponibile il funzionamento a quattro quadranti, composto da funzionamento sorgente (sorgente di corrente) e funzionamento sink (sink di corrente). Le risoluzioni di uscita e di misura sono di 5,5 cifre. Sono disponibili due modelli per la tua applicazione.

Modello da 18 V (765601/02)

• Intervalli di tensione

200 mV, 2 V, 7 V e 18 V

• Corrente di uscita massima:

​ ±3,2 A (a una tensione di uscita di ±7 V o inferiore) ±1,2 A (a una tensione di uscita di ±18 V o inferiore)

• Intervalli di corrente:

​200 nA, 2 µA, 20 µA, 200 µA, 2 mA, 20 mA, 200 mA, 1 A e 3 A

• Tensione di uscita massima:

​±18 V (a una corrente di uscita di ±1,2 A o inferiore) ±7 V (a una corrente di uscita di ±3,2 A o inferiore)

Modello da 50 V (765611/12)

• Intervalli di tensione:

200 mV, 2 V, 20 V e 50 V​

• Corrente di uscita massima:

​ ±1,2 A (a una tensione di uscita di ±20 V o inferiore) ±0,6 A (a una tensione di uscita di ±50 V o inferiore)

• Intervalli di corrente:

​200 nA, 2 µA, 20 µA, 200 µA, 2 mA, 20 mA, 200 mA, 0,5 A e 1 A

• Tensione di uscita massima:

​±50 V (a una corrente di uscita di ±0,6 A o inferiore) ±20 V (a una corrente di uscita di ±1,2 A o inferiore)

Costruzione e funzioni di YOKOGAWA GS820

Il GS820 è dotato di due canali analogici, ciascuno dei quali è composto da una sorgente di tensione costante VS, una sorgente di corrente costante IS, un voltmetro VM e un amperometro IM.
I due canali di misura della sorgente sono isolati.

Funzioni di sorgente e misura

• Sorgente di tensione e misura della corrente (VS e IM)
• Sorgente di corrente e misura della tensione (IS e VM)
• Sorgente di tensione (VS)
• Sorgente di corrente (IS)
• Voltmetro (VM)
• Amperometro (IM)
• Misuratore di resistenza (IS&VM)

​Queste funzioni possono essere selezionate per ciascun canale per formare una combinazione arbitraria di funzioni.
Consente il rilevamento della tensione di un sistema a due fili o a quattro fili passando da rilevamento locale a rilevamento remoto.

*1: Dispositivo in prova
*2: Per la misura della tensione del DUT

Combinazione di funzioni di sorgente e misura

La combinazione delle funzioni di sorgente e misura di due canali consente il test di vari DUT.

Temporizzazione della sorgente e della misura

Temporizzazione di misura della sorgente di base

Il GS820 esegue la generazione e la misura utilizzando il suo timer interno o un ingresso di trigger come un segnale di ingresso esterno. Quando viene ricevuto un segnale di trigger, il GS820 inizia a generare un segnale dopo che è trascorso il tempo di ritardo della sorgente ed esegue una misura dopo che è trascorso il tempo di ritardo della misura per un dato tempo di integrazione. Il tempo di integrazione della misura può essere impostato nell'intervallo da 0,001 PLC a 25 PLC.*² Inoltre, il GS820 fornisce una funzione di misura a zero automatico, che misura il riferimento zero interno dopo la misura ed esegue la correzione dell'offset in tempo reale. Il tempo di integrazione della misura a zero automatico è uguale all'impostazione del tempo di integrazione della misura.

Impostazioni di temporizzazione utilizzando varie sorgenti di trigger

Il GS820 consente di impostare separatamente la sorgente di trigger di generazione e la sorgente di trigger di misura. Esistono due tipi di timer a periodo costante e un ingresso di segnale esterno che possono essere utilizzati per la sorgente di trigger di generazione. Oltre a queste sorgenti, il punto di cambio sorgente e il punto finale di sweep possono essere utilizzati per la sorgente di trigger di misura. Poiché il trigger della sorgente e il trigger della misura possono essere impostati separatamente e anche separatamente per ciascun canale, è possibile adattare la sorgente e la misura in varie condizioni di connessione e combinazioni di temporizzazione. C'è anche un trigger ausiliario che può essere attivato utilizzando un segnale esterno o un evento del programma. Il ritardo della sorgente, il ritardo della misura e il tempo di integrazione possono essere impostati separatamente per ciascun canale.

Funzionamento asincrono di sorgente e misura

Le varie sorgenti di trigger disponibili sul GS820 consentono di eseguire la sorgente e la misura in modo asincrono. La figura seguente mostra un esempio in cui timer separati vengono utilizzati per la sorgente e la misura per ottenere più misure in un ciclo di sorgente.

Funzione sweep 1: Sweep preimpostato

Il blocco di generazione di tensione/corrente del GS820 funziona in modalità di generazione CC o in modalità di generazione di impulsi. Ogni modalità di generazione ha modalità operative preimpostate come uscita continua, sweep lineare e sweep logaritmico che consentono all'utente di eseguire operazioni di sweep impostando semplici parametri. Il livello di uscita può essere modificato a intervalli minimi di 100 µs*¹ in ogni modalità sweep.

*1: Ciclo del programma minimo

100 µs: Se la funzione di misura è OFF
500 µs: Se la funzione di misura è ON, vengono utilizzati due canali e lo zero automatico è OFF

Funzione sweep 2: Generazione di forme d'onda arbitrarie fino a 100.000 punti e sweep simultaneo dei parametri di controllo
