La serie RSA3000B cattura una registrazione continua dei cambiamenti degli eventi RF e consente un'analisi correlata al tempo nei domini di frequenza, tempo e modulazione con un'unica acquisizione.

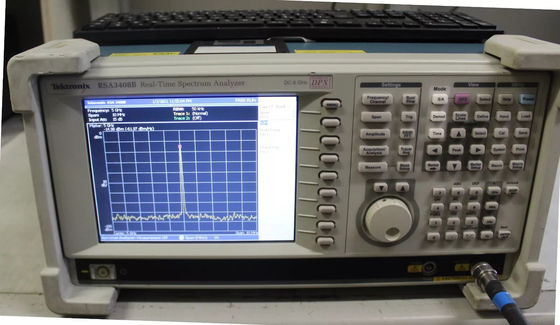

IlRSA3408Brende più facile per voi scoprire problemi di progettazione che altri analizzatori di segnali non vedono.Il rivoluzionario display dello spettro DPX offre una visione a colori dal vivo intuitiva dei transienti del segnale che cambiano nel tempo nel dominio di frequenzaQuesta visualizzazione in tempo reale dei transitori è impossibile con altri analizzatori di segnale.Una volta scoperto un problema con DPX, l'analizzatore di spettro in tempo reale RSA3408B (RTSA) può essere impostato per attivarsi all'evento nel dominio di frequenza,catturare una registrazione continua dei cambiamenti degli eventi RF e eseguire analisi correlate al tempo in tutti i dominiSi ottiene la funzionalità di un analizzatore di segnali vettoriali ad alte prestazioni,un analizzatore di spettro e la capacità unica di scoprire, attivare, catturare e analizzare di un analizzatore di spettro in tempo reale.

• DPXTM Spectrum Processing fornisce una comprensione intuitiva dei segnali RF variabili nel tempo con display color graded basati sulla frequenza di comparsa
• DPX rivoluzionario visualizza i transitori con > 48.000 misurazioni dello spettro per secondo
• Tektronix Exclusive Frequency Mask Trigger (FMT) offre una facile cattura basata su eventi di segnali RF transitori innescando qualsiasi cambiamento nel dominio di frequenza
• Intervallo di frequenza DC a 8 GHz
• Tutti i segnali in intervalli fino a 36 MHz vengono catturati nella memoria
• Lungozza di acquisizione fino a 1,28 s a 15 MHz Larghezza di banda fornisce analisi completa nel tempo senza effettuare più acquisizioni
• Completamente preselezionato e privo di immagine in ogni momento per un intervallo dinamico completo a qualsiasi larghezza di banda di cattura
• Interfacce con le sonde TekConnect® per la sonda RF
• Input IQ differenziale disponibile
• Display multidominio estensivi correlati al tempo collegano i problemi in tempo, frequenza, fase e ampiezza per una comprensione più rapida della causa ed effetto durante la risoluzione dei problemi
• Misure di potenza e statistiche del segnale aiutano a caratterizzare componenti e sistemi: ACLR, Potenza contro tempo, CCDF, PDF
• Misurazioni dell'impulso, compresa la larghezza dell'impulso, il ciclo di servizio e la fase da impulso a impulso
• Analisi offline disponibile con il software RSAVu

Specificità e attributi di Tektronix RSA3408B

Elenco delle opzionidi Tektronix RSA3408B
