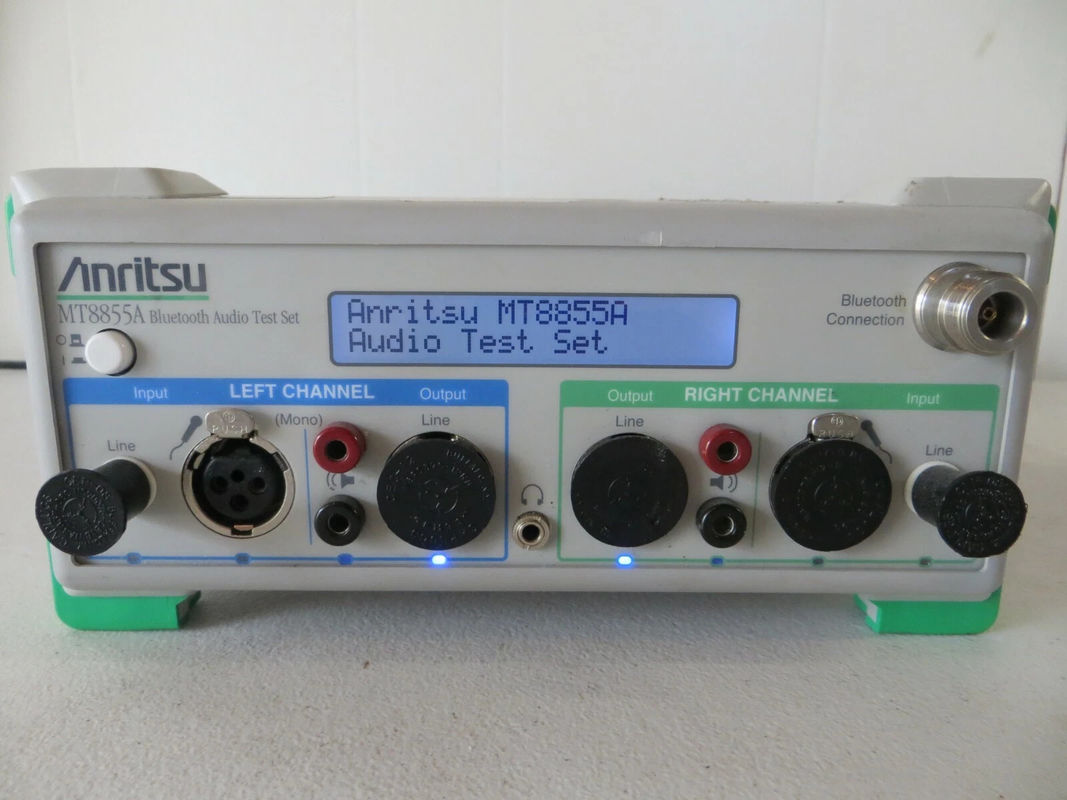

L'MT8855A è il primo set di prova al mondo progettato appositamente per eseguire misurazioni audio di alta qualità su prodotti che utilizzano il Bluetooth Advanced Audio Distribution Profile (A2DP),il profilo della cuffia, o il profilo delle mani libere.

L'MT8855A è lo strumento ideale sia per la convalida del progetto che per il test di fabbricazione.lettori di musica digitale, kit integrati e accessori per auto e altoparlanti desktop.I microfoni e gli altoparlanti accessori si collegano direttamente agli ingressi e alle uscite audio del MT8855A per consentire lo sviluppo di un sistema di prova completoIl test del modulo è inoltre facilitato utilizzando una connessione diretta ai connettori RF e audio.

Dopo aver stabilito una connessione Bluetooth con il DUT, i generatori audio e gli analizzatori integrati del MT8855A vengono utilizzati per eseguire misurazioni tra cui livello, risposta di frequenza e THD + N.

Il software BlueAudio, fornito con ogni MT8855A, è installato su un PC collegato al MT8855A utilizzando un cavo USB standard.BlueAudio funge da pannello anteriore del MT8855A ed è utilizzato per configurare lo strumento e visualizzare i risultati grafici e numerici delle misurazioniPer le applicazioni di ricerca e sviluppo, la modalità di prova manuale fornisce risultati grafici completi, mentre una modalità di prova automatica è disponibile per test di produzione rapidi e ripetitivi con piani di prova configurabili dall'utente.archiviazione dei risultati e generazione di rapporti.

Il set di prova audio Bluetooth MT8855A è dedicato alle misurazioni audio e integra il set di prova Bluetooth MT8852B che esegue misurazioni del livello radio su moduli e dispositivi Bluetooth.

Caratteristiche del Anritsu MT8855A Bluetooth Audio Test Set

• Copertura di frequenza da 20 Hz a 20 kHz

• Misure di distorsione THD, THD+N, SINAD

• Stereo fase e separazione stereo

• Misurazioni grafiche della risposta di frequenza, più THD+N vs livello e frequenza

• Audio FFT analizzatore aiuta a trovare difetti

• Supporto per il profilo A2DP per il test delle cuffie stereo

• Supporto per le cuffie e per il profilo hands-free per le cuffie mono

• Interfaccia utente installata su PC: BlueAudio

• Modalità manuale per le applicazioni di R&S

• Modalità automatica esegue i piani di prova definiti dall'utente per i test di produzione

• Generatore audio: frequenza stereo comune, o mono

• Due analizzatori audio: stereo sinistra / destra o mono

• Connessione diretta di microfoni e altoparlanti accessori

• Altre apparecchiature

• Tempo di prova inferiore a 10 secondi per cuffie tipiche

• Generatore e analizzatore audio indipendenti per applicazioni non Bluetooth
