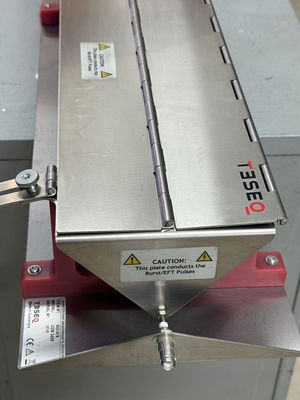

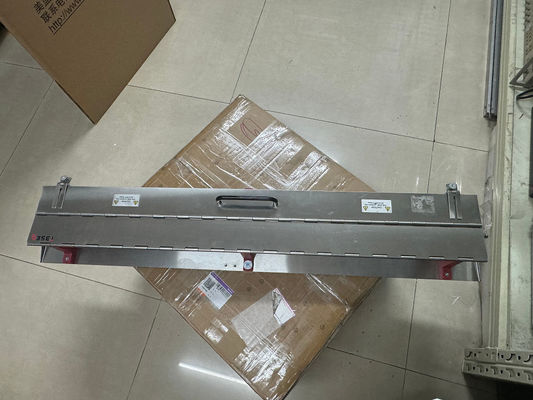

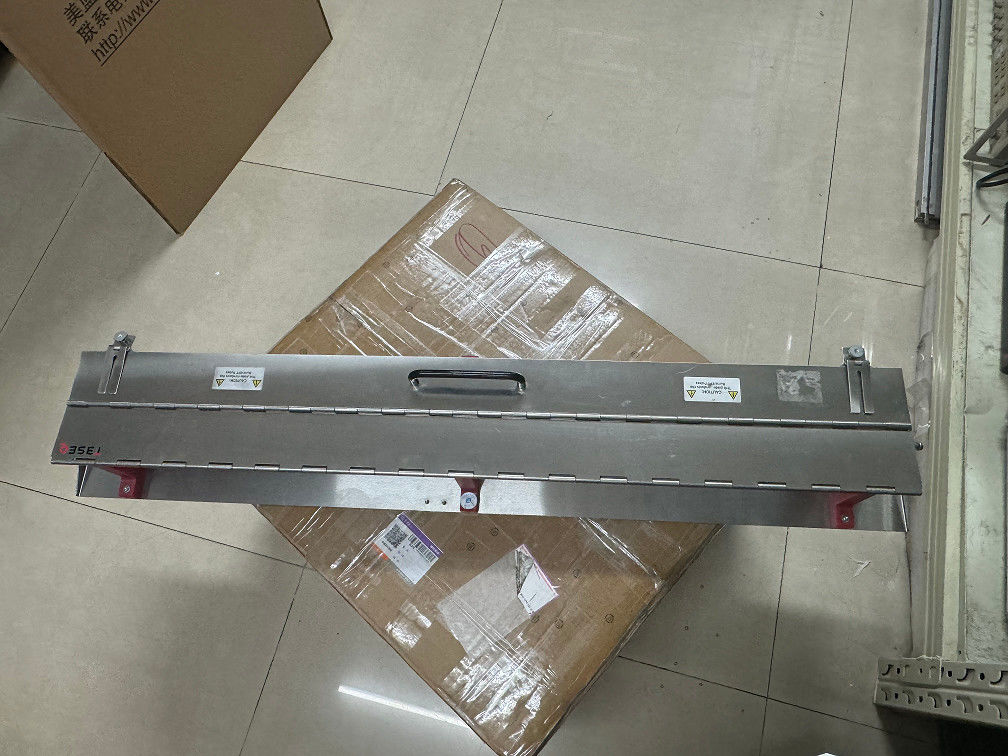

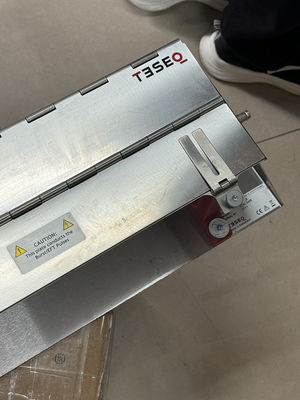

Specificità chiave diTeseq CDN 3425 Clampo di accoppiamento capacitivo

• Utilizzato principalmente per accoppiare impulsi di burst/EFT a linee di dati. Può essere utilizzato anche per linee di rete in cui non è disponibile un CDN, come le linee ad alta corrente superiori a 200 A.

• Progettato per test di immunità effettuati secondo la norma EN 61000-4-6 e altre norme EMC.

• Inserisce segnali di disturbo RF su cavi (ad esempio, linee elettriche, linee di dati) senza contatto galvanico.

Intervallo di frequenza: da 150 kHz a 230 MHz (coperta le esigenze tipiche del test di immunità).

Capacità di accoppiamento:accoppiamento capacitivo tramite progettazione di pinza: da 100 a 200 pF (a seconda della geometria e dell'impostazione del cavo).

Impedenza:150 Ω di impedenza nominale (corrisponde alle impostazioni standard di prova per l'immunità RF).

Tensione/corrente di prova massima:Fino a 200 V RMS (a seconda delle impostazioni di prova e delle linee guida di sicurezza).

Corrente di movimentazione compatibile con livelli di prova EMC tipici.

Progettazione meccanica:Clampada regolabile per cavi fino a 30 mm di diametro.

Costruzione robusta con alloggiamento blindato per un minimo di interferenze esterne.

Connettori:Input: BNC o tipo N (input RF dall'amplificatore).

Fatto: accoppiamento diretto al cavo in prova.

Compatibilità: funziona con amplificatori RF e sistemi di prova (ad esempio, serie Teseq NSG 3000 o equivalente).

Utilizzato nei test EMC di elettronica automobilistica, industriale e di consumo.

Conformità alle norme:Risponde alle specifiche EN 61000-4-6, IEC 61000-4-6 e CISPR per l'immunità condotta.

Applicazioni tipiche diTeseq CDN 3425 Clampo di accoppiamento capacitivo

• Test di immunità per dispositivi elettrici/elettronici contro interferenze RF condotte.

• Test EMC di preconformità e di piena conformità in laboratori o ambienti produttivi.

• Prova di componenti per autoveicoli (ad esempio, ISO 11452-4).

AccessoridiTeseq CDN 3425 Clampo di accoppiamento capacitivo

• Kit di taratura opzionale INA 3425 come specificato nella IEC 61000 - 4 - 4 Ed 3.0 (2012).

• Capo di sicurezza INA 3825 opzionale con funzione di blocco, che può essere collegato ai generatori della serie NSG 3000.

Caratteristiche tecnichediTeseq CDN 3425 Clampo di accoppiamento capacitivo

• Capacità di accoppiamento: La capacità di accoppiamento tra la pinza e il cavo inserito in essa dipende dalle caratteristiche del cavo.

• Ambiente operativo: preferibilmente in una stanza protetta per proteggere l'ambiente; le distanze dall'EUT (apparecchiatura sotto prova) e dalle periferiche devono essere quelle specificate nella norma.Richiede un buon e ampio contatto con il piano terrestre.Non sono ammesse prove su cavi non isolati.

• Connessione: collegare il cavo di impulso HV fornito all'uscita d'impulso del generatore EFT/Burst.collegare il cavo di blocco all'ingresso di blocco del generatore e utilizzare l'INA 3825 per coprire il CDN 3425 per attivare l'interruttore di blocco (lato posteriore - centro).
