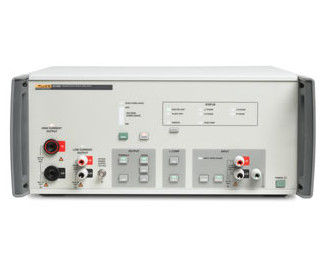

L'amplificatore di trasconduttanza Fluke calibrazione 52120A fornisce corrente continua fino a 100 ampere e corrente corrente fino a 120 ampere, con una precisione di 140 ppm.000 ampere. tre 52120A collegati in parallelo possono produrre fino a 360 ampere. capacità di azionamento induttivo di 1 mH e tensione di conformità di 4,5 volt supportano una vasta gamma di applicazioni.

Caratteristiche chiavedi un amplificatore di trasconduttanza Fluke 52120A

• Flusso di corrente elevato: è in grado di fornire fino a 100 A di corrente continua e 120 A di corrente alternata.può produrre fino a 360 A.

• Calibrazione ad alta precisione: La precisione può raggiungere fino a 140 ppm, garantendo la calibrazione precisa di vari dispositivi di carico di lavoro ad alta corrente, inclusi contatori di potenza ed energia, contatori di pinza e trasformatori di corrente.

• Ampia gamma di frequenze: L'intervallo di frequenza va da DC a 10 kHz, soddisfacendo i requisiti di taratura di diverse frequenze.

• Modi operativi multipliSupporta il funzionamento parallelo di 2 o 3 amplificatori fino a 360 A in una singola fase, o fino a 10 amplificatori e 1200 A in modalità standalone.comunicare senza soluzione di continuità con lo standard di potenza elettrica Fluke Calibrazione 6105A o 6100B per migliorare la precisione.

52120A prestazione a colpo d'occhio

• Precisione dell'amplificatore leader nel settore:

• - 140 ppm ac (utilizzato con 61XXA standard di potenza elettrica)

• - 350 ppm ac (utilizzato con calibratore dc/lf)

• - 160 ppm di corrente continua (utilizzato con calibratore di corrente continua/lf)

• Frequenza: DC a 10 kHz

• tensione di carico (conformità): 4,5 V @ 120 A

• Capacità di azionamento induttivo: carico di 1 mH

• Intervalli di uscita: 2 A, 20 A, 120 A

• Intervalli di ingresso: 2 V o 200 mA F.S. per i intervalli 2 A e 20 A, 1,2 V o 120 mA F.S. per i intervalli 120 A

• Funzionamento parallelo: circuito chiuso con 61XXX, 2 o 3 amplificatori, fino a 360 A in una singola fase

• Funzionamento parallelo: funzionamento autonomo, fino a 10 amplificatori, fino a 1200 A in una singola fase

• Coil accessori: coil a 25 giri supporta 3000 A, coil a 50 giri supporta 6000 A

• Comunicazione di controllo con le norme di potenza elettrica 6105A/6100B

• Funzionamento remoto GPIB

Specifiche tecniche

• Intervalli di input e output: le gamme di corrente di ingresso sono 200 mA, 200 mA, 120 mA (100 mA DC) e le gamme di tensione di ingresso sono 2 V, 2 V, 1,2 V (1,0 V DC). le gamme di uscita sono 2 A, 20 A, 120 A (100 A DC),con guadagni correnti di 10, 100, 1000 e trasconduttanze di 1, 10, 100 siemens.

• Voltaggio e isolamento di uscita: la tensione di conformità di uscita è di 4,5 Vrms (6,4 Vp). l'isolamento di uscita dal terminale di corrente alla terra è di 600 Vrms, 850 Vp, DC fino a 850 Hz.

• Altri parametri: la temperatura di funzionamento è da 5 °C a 35 °C e la gamma di temperatura di taratura da 16 °C a 30 °C. Il tempo di riscaldamento è di 1 ora, il consumo di energia è inferiore a 1500 VA,e il peso è di 25 kg.

Norme di progettazione e conformità

Progettato in conformità alla norma EN 61010-1:2010, CAN/CSA 22.2 n. 61010.1 - 04, ANSI/UL 61010 - 1:2004, e EN 61326 - 1:2006, con marcatura CE e certificazione CSA.
