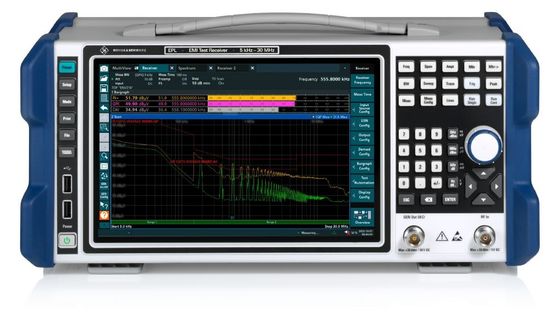

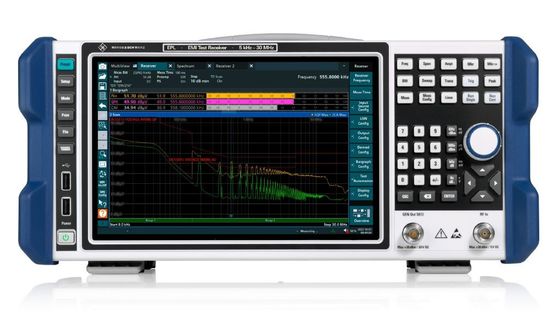

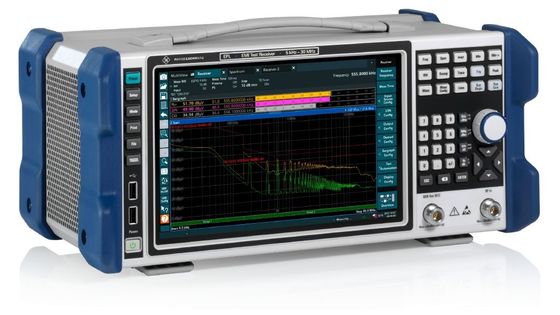

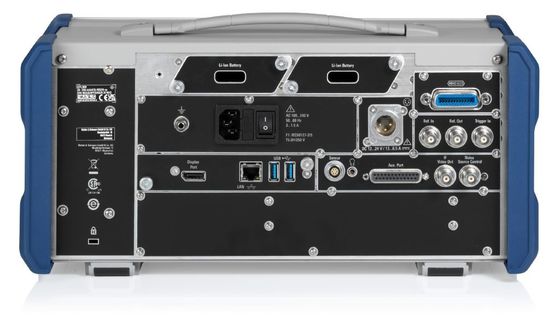

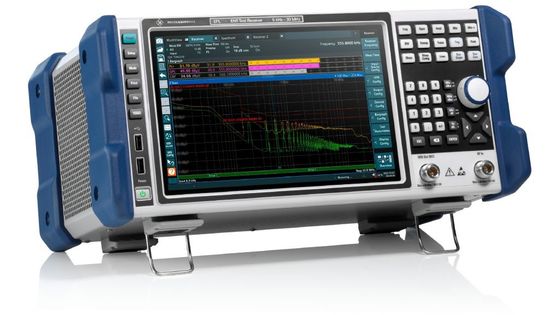

R&S Rohde e SchwarzEPL1000Receiver di prova EMI per le prove di conformità

Descrizione di R&S Rohde And Schwarz EPL1000

Il R&S®EPL1000 è pienamente conforme a CISPR16-1-1.La preselezione integrata garantisce un'ampia gamma dinamica e consente l'acquisizione di impulsi breviIl R&S®EPL1000 offre analisi del tasso di clic a 4 canali, una funzione di spettrogramma in tempo reale, analisi IF e altre funzioni per analisi dettagliate.L'automazione semplifica le misurazioni e garantisce l'esatta riproducibilità delle sequenze di provaQueste e molte altre funzioni rendono l'R&S®EPL1000 ideale per le misurazioni condotte di tensione e corrente.Precertificazione e certificazione in linea con la IEC, EN, CISPR e FCC.

Caratteristiche chiaveEPL1000 ricevitore di prova EMI

• Filtri di preselezione

• Scansione del dominio temporale

• Generatore di tracciamento

• Funzionamento a batteria

• Input protetto da impulsi

▶ Detettori EMI: picco, quasi-picco, media CISPR, media RMS (CISPR16-1-1)

▶ Larghezza di banda EMI (6 dB)

¢ 200 Hz, 9 kHz, 120 kHz e 1 MHz (CISPR16-1-1)

️ 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz e 1 MHz (MIL-STD-461 e DO-160)

▶ Preselezione per aumentare la gamma dinamica (filtri per la banda CISPR A e B)

Identificare gli impulsi brevi

Identificare piccoli segnali in presenza di segnali forti

▶ I fattori del trasduttore devono includere le caratteristiche degli accessori utilizzati (ad esempio l'attenuazione del cavo o le caratteristiche LISN)

Definizione semplice/importazione rapida

La biblioteca copre la maggior parte degli accessori Rohde&Schwarz

¢ Registrazione dei nuovi fattori di trasduttore con funzione di generatore di tracciamento integrato (parte dell'opzione generatore interno R&S®EPL1-B91)

Selezione di uno o più

▶ Adattamento del livello del segnale per misurare correttamente i segnali forti o deboli

Input protetto da impulsi

L'attenuazione è fino a 55 dB in passaggi di 1 dB

Preamplificatore con aumento di 20 dB

- funzione di ordinamento automatico per l'ottimizzazione automatica dell'adattamento del segnale al fine di sfruttare al massimo l'intervallo dinamico ed evitare sovraccarichi nella catena di elaborazione del segnale

▶ Visualizzazione e controllo delle linee limite per valutare facilmente i risultati delle misurazioni

¢ Semplice definizione delle linee limite

¢ Biblioteca con oltre 170 linee limite EMI basate sulle versioni più recenti degli standard comuni EMI (CISPR/EN, FCC, MIL-STD-461 e DO-160) per una configurazione rapida e accurata delle misurazioni

▶ Generazione di report per registrare, documentare e scambiare facilmente i risultati

L'impostazione e la definizione dei contenuti da parte dell'utente attraverso modelli

- visualizzazione sullo schermo e salvataggio delle relazioni (formato PDF e Word)

Caratteristiche e vantaggi di EPL1000

Misurazione automatica di segmenti di frequenza multipli con impostazioni individuali

La tabella di scansione consente la definizione di intervalli di frequenza multipli con impostazioni di misurazione individuali.Utilizzare le impostazioni configurate, il R&S®EPL1000 misura automaticamente sequenzialmente tutte le fasce di frequenza definite.

Misurazione automatica di linee multiple collegate a un LISN

Le reti di stabilizzazione dell'impedenza di linea (LISN) di Rohde&Schwarz collegate al R&S®EPL1000 con un cavo di controllo R&S®EZ-21 possono essere controllate da remoto dal R&S EPL1000;compresa la selezione della linea da misurare con il R&S®EPL1000. Questa funzione consente di misurare automaticamente tutte le linee collegate a un LISN. Nella GUI R&S®EPL1000 l'utente seleziona semplicemente le linee da misurare automaticamente

Previsione e misurazione finale

Il R&S®EPL1000 supporta anche la determinazione del livello convenzionale con una sola frequenza misurata alla volta (scansione graduale).la misurazione può essere suddivisa in misurazione preliminare e finale con ricerca di piccoCon questo metodo, la misurazione finale viene solitamente eseguita solo per i punti critici di frequenza (picchi) utilizzando un rilevatore richiesto dalla norma con un tempo di misurazione più lungo,che consente di ridurre notevolmente il tempo totaleLa misurazione in anteprima, la ricerca di picchi e la misurazione finale con valutazione possono essere completamente automatizzate nel R&S®EPL1000.
