Forma compatta, nessun compromesso

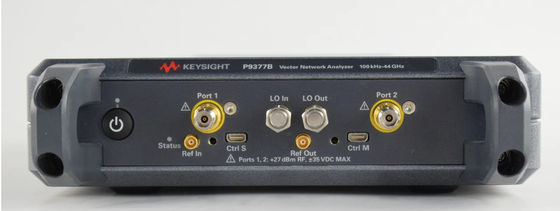

Keysight Streamline Serie VNA

La libertà di analisi di rete portatile non deve significare un compromesso nelle prestazioni.Il VNA è confezionato in un telaio compatto e controllato da un computer esterno con potenti capacità e funzionalità di elaborazione dei dati. P93xxB fornisce prestazioni eccellenti nell'analisi di reti di uso generale per componenti passivi.Con applicazioni software come l'analisi del dominio temporale avanzato con TDR e rimozione automatica degli apparecchi, è possibile caratterizzare facilmente i componenti passivi con le stesse prestazioni di una configurazione di banco.

Il VNA della serie Streamline utilizza la stessa scienza di misurazione di altri VNA Keysight come il PNA, ENA e PXI VNA.Una piattaforma software comune consente di scegliere facilmente il giusto livello di prestazioni per soddisfare le esigenze di bilancio e di misuraQuesta condivisione garantisce la coerenza delle misurazioni, la ripetibilità e un'interfaccia comune di programmazione remota su più strumenti di ricerca e sviluppo e di produzione.

Perché scegliere P93xxB Streamline Series VNA?

• VNA più compatta per una facile condivisione tra i luoghi di prova

• Pesi inferiori a 2 kg (modelli a due porte)

• Ampia scelta di intervalli di frequenza fino a 44 GHz

• Possibilità di estendere il numero di porte di prova (max 8 porte)

• Misurazioni, compatibilità di codice automatico, metrologia di taratura e GUI intuitiva sono le stesse di Keysight VNA affidabili

• Nessun dispositivo di memorizzazione dei dati per le misurazioni in ambiente classificato

• Supporto dei moduli di taratura elettronica (ECal) per una taratura facile e rapida

Scegli un software che soddisfi le tue esigenze

Le applicazioni software per Keysight Streamline Series Vector network analyzer consentono di indagare, caratterizzare e risolvere i problemi dei progetti in una varietà di applicazioni di misurazione.Le funzionalità sono aggiornabili sul campo e vengono aggiunte tramite chiavi di licenza software.

Dispositivi per il trasporto di veicoli

Molti dei dispositivi di oggi non hanno connettori coassiali e sono inseriti in apparecchi per misurarli in un ambiente coassiale.Per ottenere una buona misurazione del dispositivo sottoposto a prova (DUT) è necessario rimuovere con precisione gli effetti del dispositivoIn precedenza, per caratterizzare e rimuovere un apparecchio era necessaria una modellazione complessa in un software di simulazione EM o standard multipli di taratura fabbricati a bordo.

La rimozione automatica dell'apparecchio (AFR) è il modo più rapido per rimuovere l'apparecchio dalla misura.L'applicazione aggiunge un potente wizard di applicazione per guidarvi attraverso la caratterizzazione di un apparecchio e rimuoverlo dalla misurazioneI file possono essere salvati in una varietà di formati per un uso successivo in Streamline Series VNA.

Analisi del dominio temporale (S97010B)

Questa applicazione consente all'analizzatore di visualizzare le risposte di riflessione e trasmissione in tempo o distanza.caratterizzare l'impedenza delle linee di trasmissione e altro.

Analisi del dominio temporale migliorata con TDR (S97011B)

Questa applicazione consente all'analizzatore di eseguire analisi del dominio temporale avanzata per applicazioni di dati ad alta velocità.S97011B consente misurazioni e valutazioni più dettagliate, come le modalità eye-diagram/mask. Jitters e/o funzionalità di enfasi/equalizzazione consentono la simulazione di segnali e ambienti del mondo reale.S97011B copre una larghezza di banda fino a 44 GHz con 10.2 tempo di risalita psec. Disponibile una calibrazione completa e un banco automatico che garantisce una facile rimozione dei dispositivi e degli effetti della sonda.kit di taratura meccanica o ECal con opzione CC (i.e. N443xD o N469xD con opzione 0DC) sono raccomandati.
