Descrizione dell'analizzatore di rete vettoriale USB compatto Anritsu MS46122B

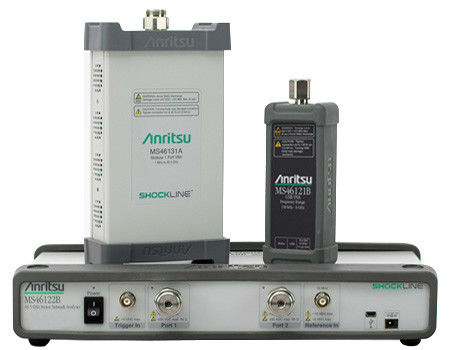

La serie ShockLineTM MS46122B è composta da tre analizzatori di rete vettoriale compatta (VNA) controllati da PC con intervalli di frequenza da 1 MHz a 8/20/43,5 GHz.La serie beneficia della tecnologia VNA su chip shockline brevettata che semplifica l'architettura VNA interna ad alte frequenze, riduce il costo dello strumento e migliora la precisione e la ripetibilità delle misurazioni.

Tutti i componenti della serie ShockLine MS46122B sono VNA a basso costo, con inversione completa, a 2 porte destinati alle applicazioni RF e microonde all'interno di organizzazioni di produzione, ingegneria e istruzione.Tutti e tre i VNA hanno una velocità di scansione di 130 microsecondi per punto e un intervallo dinamico superiore a 100 dB, rendendoli adatti a una varietà di applicazioni di prova dei dispositivi, compresa la misurazione di componenti passivi 5G mmWave.

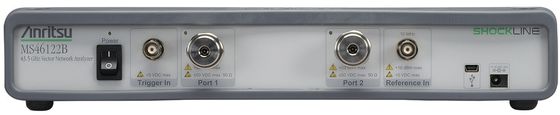

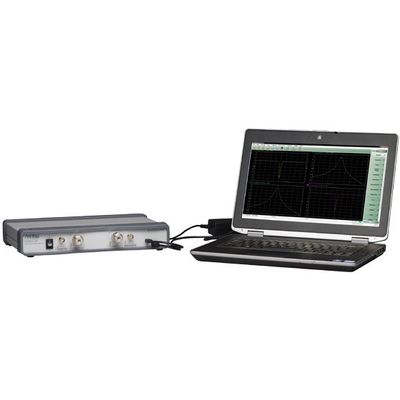

Questi VNA sono confezionati in un telaio 1U molto compatto e portatile, sono controllati esternamente tramite USB da un PC fornito dall'utente e alimentati utilizzando un mattone di alimentazione esterno.La serie ShockLine MS46122B VNA è controllata utilizzando la stessa interfaccia grafica utente (GUI) e il software di driver del resto della famiglia ShockLine di VNALa serie non ha alcuna memoria integrata, il che semplifica il loro utilizzo in applicazioni sicure.e le buone prestazioni rendono la serie ShockLine MS46122B VNA ideale per applicazioni di test di dispositivi passivi in cui la portabilità e l'efficienza dello spazio sono fondamentali.

Caratteristiche di Anritsu MS46122B Compact USB Vector Network Analyzer

• prestazioni garantite fino a 43,5 GHz con porte KTM estese
• Il controllo del PC sfrutta la potenza di elaborazione e le funzionalità di un computer esterno
• Un pacchetto compatto di 1U per un uso efficiente dello spazio per banchi e scaffalature
• L'assenza di archiviazione di dati a bordo elimina la necessità di pulire i dati nelle applicazioni sicure
• Dominio temporale con opzione di time gating consente un'identificazione dei guasti più facile e veloce
• Un'interfaccia GUI comune all'interno della famiglia ShockLine riduce i costi di commutazione tra modelli
• L'opzione software Universal Fixture Extraction (UFX) fornisce strumenti avanzati di de-incorporazione per l'estrazione dei dispositivi di prova

Applicazione di Anritsu MS46122B Compact USB Vector Network Analyzer

Prova e risoluzione dei problemi dei componenti passivi a RF e a microonde

• Connettori e cavi per RF e per microonde
• Interruttori elettromeccanici
• Attenuatori
• Accoppiatori
• Filtri
• Isolatori
• Circolatori
• Cambi di fase

Applicazione di integrazione del sistema

• Calibrazione del sistema
• Caratterizzazione della perdita di percorso
• Parametri s generali e misurazioni del dominio temporale

Applicazioni per aree sicure

• Nessuna memorizzazione dei dati sull'unità
• Controllo sicuro del computer esterno tramite connessione USB diretta

Applicazioni di trasferimento di potenza senza fili

• Prodotto KQ
• Efficienza massima

Opzioni di Anritsu MS46122B Compact USB Vector Network Analyzer
