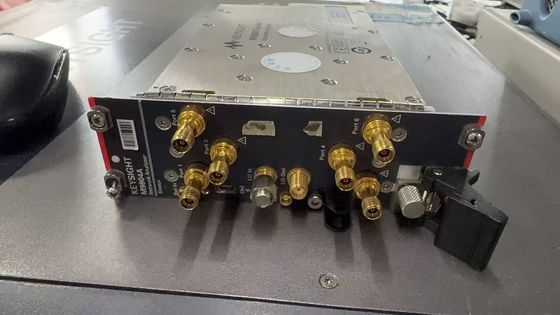

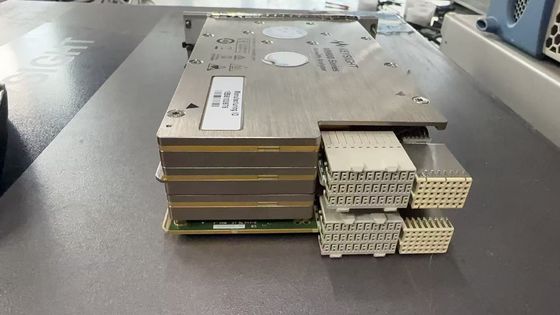

Analisi di rete vettoriale PXIe della serie M980xA

9 kHz a 4,5/6,5/9/14/20 GHz, 2/4/6 porte

100 kHz a 26,5/32/44/53 GHz, a 2 porte

Poiché i margini per i dispositivi multiporto diventano più stretti, le apparecchiature di prova devono essere un passo avanti. The Keysight M980xA PXIe Vector Network Analyzer (VNA) meets the most demanding multiport challenges with a true multiport architecture that offers exceptional performance no matter how many ports you use. Ottieni informazioni più approfondite sui tuoi dispositivi con il più ampio portafoglio disponibile di applicazioni di misurazione per PXI VNA, inclusa l'analisi dello spettro, le misurazioni pulsate RF e altro ancora.La serie M980xA offre le prestazioni richieste per i test dei componenti passivi, amplificatori, miscelatori o convertitori di frequenza. Fornisce le migliori specifiche chiave PXI VNA della classe, come gamma dinamica, velocità di misurazione, rumore traccia e stabilità della temperatura.Ogni modulo è un analizzatore di rete vettoriale completamente indipendente con 2-, 4 o 6 porte fino a 20 GHz o 2 porte fino a 53 GHz. I moduli possono essere facilmente configurati come una vera VNA multiporto utilizzando moduli aggiuntivi installati nello stesso telaio,e un VNA con fino a 50 porte può essere configurato in un unico telaio per applicazioni multiporto. Tutte le porte di prova sono completamente sincrone, quindi possono essere misurate simultaneamente più porte con correzione dell'errore multiporto applicata.

Definizione Specifica (spec) 1

Le specifiche comprendono le fasce di protezione per tenere conto della distribuzione delle prestazioni statistiche attese, le incertezze di misurazione,e variazioni delle prestazioni dovute alle condizioni ambientaliTutte le specifiche e le caratteristiche si applicano a una temperatura superiore a 25 °C ± 5 °C (salvo diversa indicazione).

Devono essere soddisfatte le seguenti condizioni:

• La temperatura del modulo è compresa tra 37 e 50 °C (opzione 2 porte), 40 e 53 °C (opzione 4 porte) e 43 e 56 °C (opzione 6 porte).

• Lo strumento è stato acceso per 60 minuti con l'applicazione VNA in esecuzione.

• Lo strumento è nel suo ciclo di taratura.

• Lo strumento deve rimanere a una temperatura ambiente stabile (tra -10 °C e 55 °C) per 60 minuti prima di accendersi.

Caratteristiche (car.)

Un parametro di prestazione che il prodotto dovrebbe soddisfare prima di lasciare la fabbrica, ma che non è verificato sul campo e non è coperto dalla garanzia del prodotto.Una caratteristica comprende le stesse fasce di protezione di una specificaFunzionamento tipico (tipico) previsto di un'unità media a una temperatura stabile compresa tra 25 °C ± 5 °C per 60 minuti prima dell'accensione e durante il funzionamento; non comprende le fasce di protezione.Non è coperto dalla garanzia del prodotto.

Lo strumento deve essere all'interno del suo ciclo di taratura.

Nominale (nom.)

Un termine generale, descrittivo o parametro di progettazione, non testato e non coperto dalla garanzia del prodotto.Informazioni supplementari Parametro di prestazione testato sul prodotto campionato durante la convalida del progetto. non include fasce di protezione e non è coperto dalla garanzia del prodotto. calibrazione Il processo di misurazione di standard noti per caratterizzare gli errori sistematici (ripetibili) di uno strumento.

Corrected (residual) Indica le prestazioni dopo la correzione degli errori (calibrazione).stabilità, e rumore.

Non corretto (raw) Indica le prestazioni dello strumento senza correzione degli errori. Le prestazioni non corrette influenzano la stabilità di una taratura.
