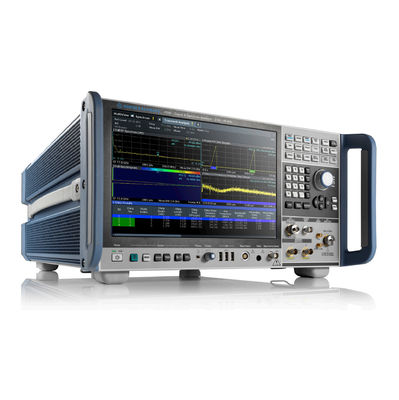

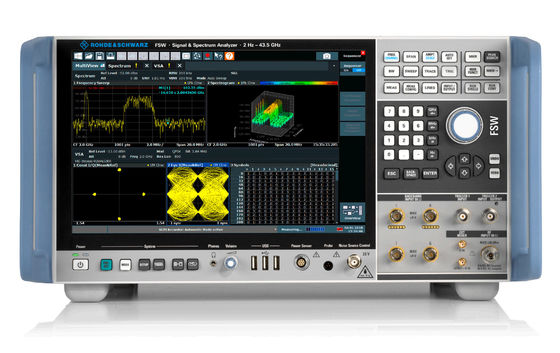

Caratteristiche dell'analizzatore di segnale e spettro R&S FSW13:

L'analizzatore di segnali e spettro FSW13 di Rohde & Schwarz (R&S) ad alte prestazioni è progettato per offrire praticità, precisione e velocità. Il suo esclusivo touchscreen, la visualizzazione intuitiva dei risultati multivista e la guida utente ottimizzata rendono il funzionamento dell'analizzatore R&S FSW13 efficiente e conveniente. Con il suo rumore di fase senza pari, una gamma dinamica senza pari per misurazioni spurie e un'elevata sensibilità anche a basse frequenze, l'R&S FSW13 garantisce un'elevata precisione. Tassi di misurazione efficienti, tempi di scansione rapidi, passaggio rapido tra le configurazioni dello strumento rendono il funzionamento facile e veloce.

Caratteristiche dell'analizzatore di segnale e spettro R&S FSW13:

• Eccellente gamma dinamica per misurazioni spurie grazie al basso DANL
• Le misurazioni armoniche sono rese semplici e precise grazie ai filtri passa-alto integrati:
  • Elevata sensibilità anche alle basse frequenze
  • Gamma dinamica senza precedenti fino a 1 GHz con percorso di ricezione separato
• Larghezza di banda di analisi fino a 500 MHz
• Gamma dinamica elevata e priva di spurie > 100 dBc
• Ampia profondità di memoria I/Q per la registrazione continua di lunghe sequenze di segnali
• Funzionamento efficiente con guida utente ottimizzata
• MultiView: più risultati disponibili a colpo d'occhio
• Ideale per misurare oscillatori per applicazioni radar e di comunicazione nonché per analizzare sistemi radar:
  • Identificazione e analisi rapida delle emissioni spurie
  • Misurazione dei parametri degli impulsi con il semplice tocco di un tasto
  • Rilevazione di segnali diffusi di salto di frequenza
  • Analisi dei tempi di salita e discesa di impulsi brevi
• Identificazione dell'interazione tra segnali
  • Analizzatore radio multistandard (MSRA)
  • Analizzatore multistandard in tempo reale (MSRT)
• Elevate velocità di misurazione e tempi di scansione rapidi con velocità di scansione fino a 1000 spazzate/s
• Passaggio rapido tra le configurazioni dello strumento
• Efficienti funzioni di misurazione velocizzano le operazioni
• Supporto integrato di R&S®Sensori di potenza NRP-Zxx

Specifiche dell'analizzatore di segnale e spettro R&S FSW13:

• Frequenza:
  • Gamma di frequenza: da 2 Hz a 13,6 GHz
  • Invecchiamento della frequenza di riferimento: 1 x 10-7/anno
    • Con R&S®FSW-B4: 3 x 10-8/anno
• Larghezze di banda:
  • Ampie larghezze di banda di risoluzione:
    • Filtro standard: da 1 Hz a 10 MHz
      • Con R&S®FSW-B8: 80 MHz
    • Filtro RRC:
      • NADC: 18kHz
      • TETRA: 24,3 kHz
      • 3GPP: 3,84 MHz
    • Filtro canale: da 100 Hz a 5 MHz
    • Filtro video: da 1 Hz a 10 MHz
  • Larghezza di banda della demodulazione I/Q: 10 MHz
    • Con R&S®FSW-B28: 28 MHz
    • Con R&S®FSW-B40: 40 MHz
    • Con R&S®FSW-B80: 80 MHz
    • Con R&S®FSW-B160: 160 MHz
    • Con R&S®FSW-B320: 320 MHz
    • Con R&S®FSW-B500: 500 MHz
• Livello di rumore medio visualizzato (DANL):
  • 2 GHz: -156 dBm (1 Hz) tipico
  • Con R&S®FSW-B13: -159 dBm (1 Hz) tipico
  • 8 GHz: -156 dBm (1 Hz) tipico
  • 20 GHz: -150 dBm (1 Hz) tipico
  • DANL con preamplificatore (con R&S®FSW-B24):
    • 8 GHz -169 dBm (1 Hz) tipico
    • 20 GHz -166 dBm (1 Hz) tipico
  • DANL con cancellazione del rumore, preamplificatore spento, 2 GHz: -169 dBm (1 Hz) tipico
• Intermodulazione:
  • Intercetta del terzo ordine (TOI):
    • f < 1 GHz: +30 dBm (tipico)
    • f < 3 GHz: +25 dBm (tipico)
    • Da 8 GHz a 26 GHz: +17 dBm (tipico)
    • Da 13,6 GHz a 40 GHz: +15 dBm (tipico)
• Gamma dinamica WCDMA ACLR:
  • Con cancellazione del rumore: 88 dB
• Rumore di fase:
  • Offset di 10 kHz dalla portante:
    • Portante 500 MHz: -140 dBc (1 Hz) tipico
    • Portante da 1 GHz: -137 dBc (1 Hz) tipico
    • Portante 10 GHz: -128 dBc (1 Hz) tipico
• Incertezza di misura totale: 8 GHz < 0,04 dB
