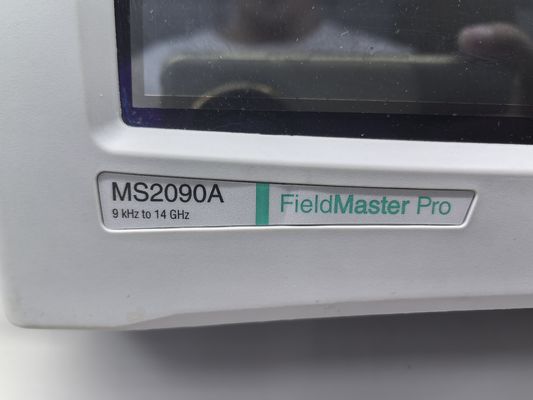

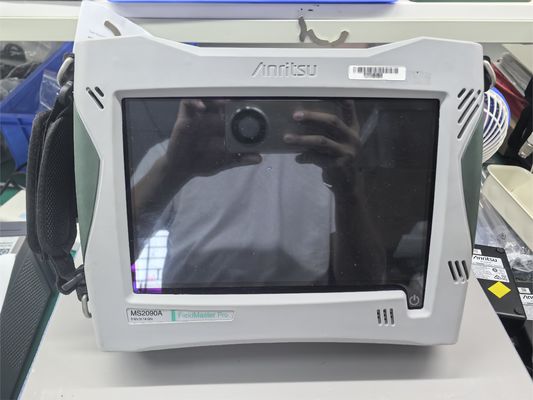

Garantendo i massimi livelli di prestazioni disponibili in un analizzatore di spettro RF portatile, lo strumento Field Master Pro MS2090A offre a ingegneri e tecnici sul campo una precisione di misurazione senza pari precedentemente riservata solo agli strumenti da banco.

• Ricerca delle interferenze e cancellazione dello spettro: l'elevata velocità di scansione, un front-end a bassa distorsione e l'analizzatore di spettro in tempo reale si combinano per identificare rapidamente i segnali interferenti. Una speciale opzione di rilevamento delle interferenze aggiunge la demodulazione AM/FM con uscita audio oltre alla triangolazione della sorgente di interferenza su una mappa digitale per individuare e identificare la posizione e la fonte dell'interferenza.

• L'analisi dei trasmettitori broadcast – una gamma completa di misurazioni dei trasmettitori – tra cui: misurazioni della qualità della modulazione AM/FM, armoniche, spurie, larghezza di banda occupata, potenza del canale e potenza del canale adiacente – garantisce la conformità ai requisiti normativi.

• Collegamenti radio a microonde: con un'opzione di frequenza fino a 54 GHz e un'eccezionale sensibilità per l'allineamento della parabola, la potenza e la larghezza di banda di modulazione possono essere verificati durante i test di installazione o manutenzione con un'antenna a tromba a guida d'onda.

• Monitoraggio del sistema satellitare: ideale per monitorare i segnali downlink alla ricerca di interferenze e rumore

• Misurazioni radar a impulsi: l'ampia larghezza di banda dell'MS2090A consente un'analisi dettagliata dei segnali radar a impulsi. In zero span, la larghezza di banda della risoluzione può essere impostata fino a 40 MHz (a seconda dell'opzione), consentendo un tempo di scansione fino a 60 ns e misurazioni di ampiezza di impulsi fino a 20 ns.

• Misurazioni della stazione base LTE: misurazioni OTA o connessione diretta in configurazioni a canale singolo o multicanale

  • ID cella, ID settore, gruppo celle

  • Errore di frequenza e offset temporale

  • Potenza PBCH, RS e SS

  • Qualità del segnale (EVM)

  • Alimentazione dell'antenna MIMO ed errore di allineamento temporale (TAE)

  • Potenza del canale e larghezza di banda occupata

  • Potenza del telaio TDD

  • Maschere ACLR e per emissioni spettrali

  • Errore di allineamento temporale

  • Utilizzo del blocco di risorse

  • Potenza di trasmissione simbolo OFDM (OSTP)

  • Misure di interferenza Uplink temporizzate

  • Mappatura della copertura basata su RSRP con informazioni PCI

  • Misure di reti multifrequenza con aggregazione delle portanti

• Misurazione della stazione base 5GNR: convalida le prestazioni della stazione base gNB con misurazioni essenziali pienamente conformi a 3GPP TS 38.104 V15, tra cui:

  • errore di frequenza

  • offset temporale

  • ID cella/settore

  • SSB: RSRP, RSRQ, SINR

  • qualità della modulazione

  • emissioni indesiderate

  • larghezza di banda occupata

  • rapporto di perdita del canale adiacente

  • Armoniche e spurie del trasmettitore

  • EIRP

  • Misure di interferenza Uplink temporizzate

  • Mappatura della copertura basata su RSRP con informazioni PCI

  • Misure di reti multifrequenza con aggregazione delle portanti

• Mappatura della copertura LTE e 5G: ricevi una chiara rappresentazione della potenza del segnale dei trasmettitori 5G sull'area geografica prevista misurando continuamente i dati RF, inclusa la potenza del canale 5G, EIRP o RSRP, con i risultati visualizzati graficamente su una mappa digitale o sulla planimetria dell'edificio.

• Misurazioni di cavi e antenne – Cavi RF e antenne spazzatrici nelle posizioni delle stazioni base con l'accessorio S331P Site Master
