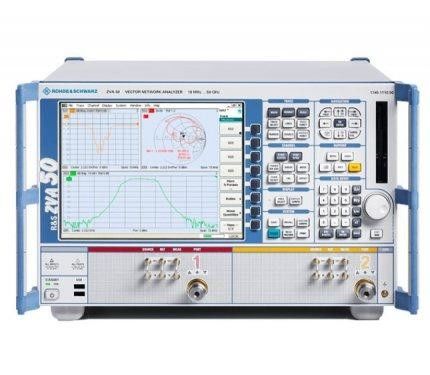

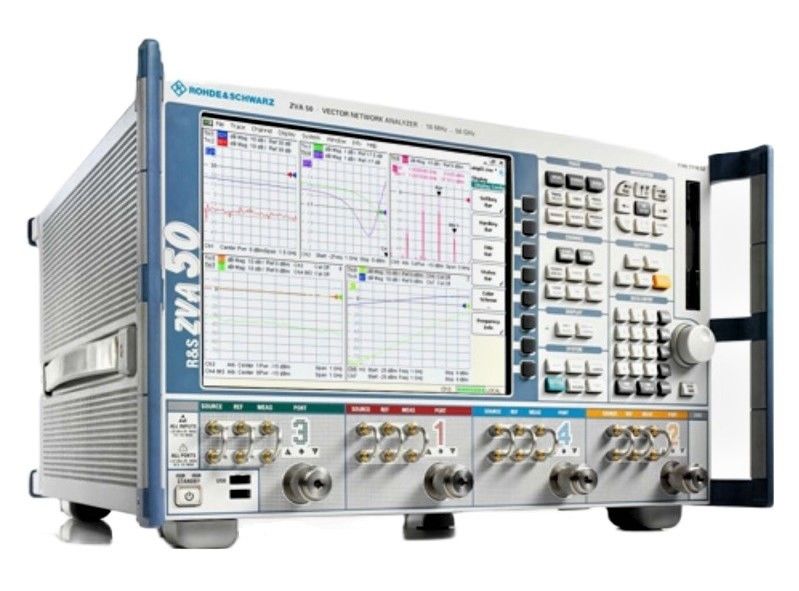

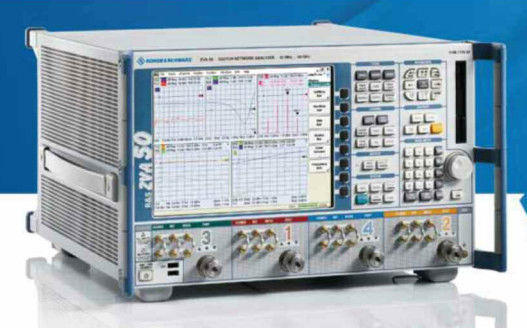

Rohde e Schwarz ZVA50 Network Analyzer Equipaggiamento di prova multiuso su banco

Descrizione di Rohde e Schwarz ZVA50

Il nuovo R&S ZVA50 è il primo analizzatore di rete a 50 GHz a quattro porte al mondo.l'analizzatore consente per la prima volta di effettuare misurazioni su componenti multiporto e bilanciati in questo intervallo di frequenza con un unico strumentoL'R&S ZVA50 offre anche caratteristiche e specifiche uniche per le misurazioni pulsate nelle applicazioni radar e satellitari.

Inoltre, la seconda sorgente integrata del R&S ZVA50 consente di risparmiare denaro eliminando il generatore esterno normalmente necessario per le misurazioni di intermodulazione e di miscelazione.Questo semplifica notevolmente il funzionamento e la configurazione delle proveInoltre, la sorgente integrata spazza l'intervallo di frequenza da analizzare 10 volte più velocemente rispetto alle soluzioni esterne e aumenta così sostanzialmente il throughput di misurazione.Dato che le misurazioni del parametro S e di intermodulazione possono essere effettuate simultaneamente, i DUT devono essere collegati solo una volta - un netto vantaggio nella velocità di misurazione.

L'architettura a quattro porte del R&S ZVA50 consente agli utenti di eseguire test su componenti bilanciati.Le fonti coerenti integrate consentono di misurare i DUT lineari e non lineari utilizzando segnali di stimolo differenzialeL'utente può selezionare lo spostamento di fase tra i due segnali, consentendo così l'analisi dei componenti attivi in condizioni reali.

L'R&S ZVA50 dispone di una serie di assistenti che forniscono il miglior supporto possibile durante l'esecuzione di compiti di misura complessi.misurazioni pulsate e differenzialiSi possono effettuare fino a 60.000 punti di misura per traccia e sono previste comode funzioni di marcatura e analisi per la loro valutazione.Un totale di 100 tracce possono essere visualizzateAltri punti salienti dell'R&S ZVA50 includono funzioni matematiche versatili, incorporamento/de-incorporazione utilizzando reti virtuali per il corrispondimento di impedenza, nonché metodi di taratura completi.

L'R&S ZVA50 supporta tutti i metodi convenzionali necessari per le misurazioni a impulsi nelle applicazioni radar e satellitari.Una grande larghezza di banda di misurazione di 15 MHz combinata con elevati tassi di campionamento consente di effettuare misurazioni del profilo di impulso con una risoluzione temporale di 12.5 ns. I valori ottimali per la gamma dinamica (130 dB), la potenza di uscita (+13 dBm) e la velocità di misura (3,5 μs/punto) rendono anche l'R&S ZVA50 un investimento sicuro per applicazioni future.

Specificità di Rohde And Schwarz ZVA50

• Analisatori di rete di fascia alta della serie ZVA
• Opzione di misurazione del profilo pulsato
• Opzione di misurazione del differenziale vero
• Alta velocità di misura
• Funzionalità versatile
• GPIB, LAN, USB
• Concetto multiporto
• Due fonti interne
• Performance più elevata dell'analizzatore di rete
• Interfaccia utente moderna (Windows)

Elenco delle opzioni di ZVA50
