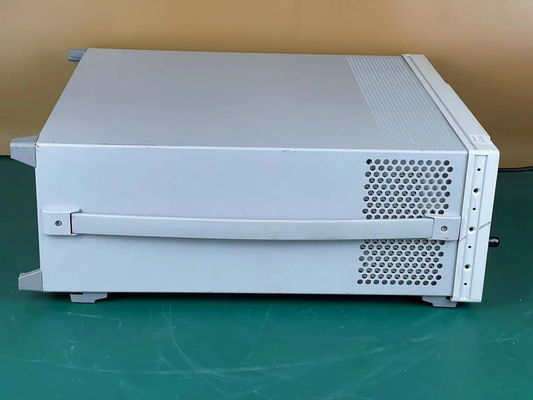

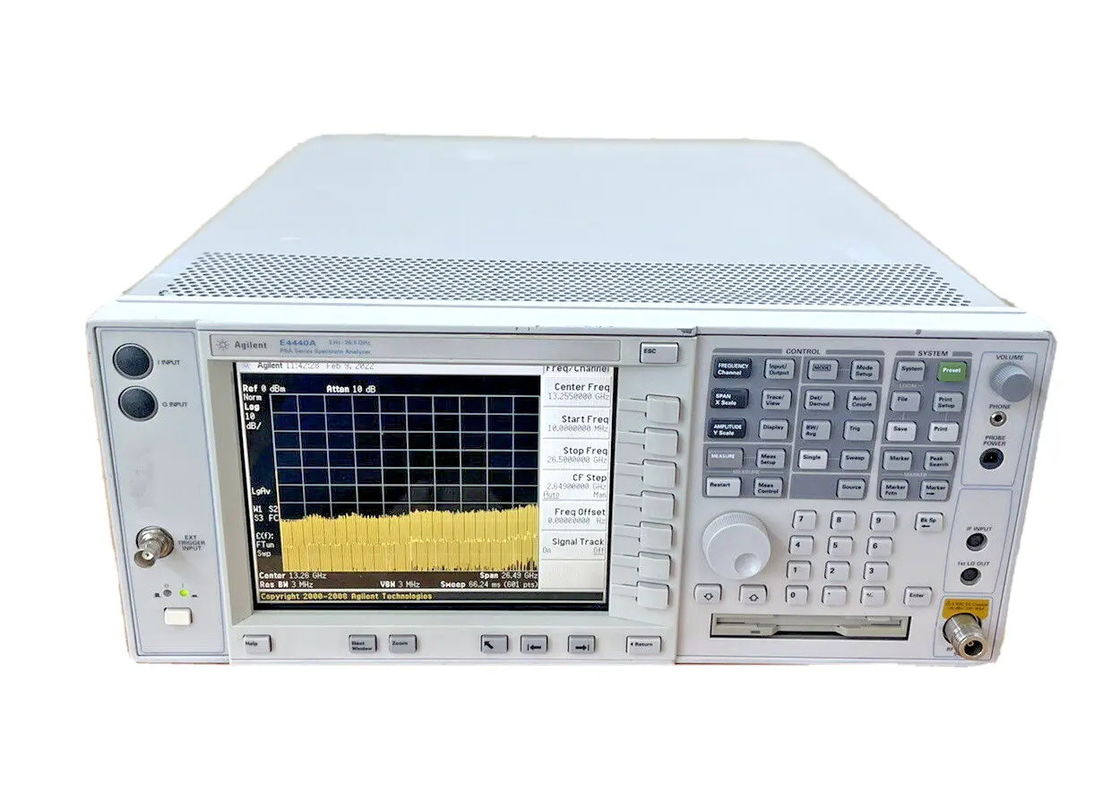

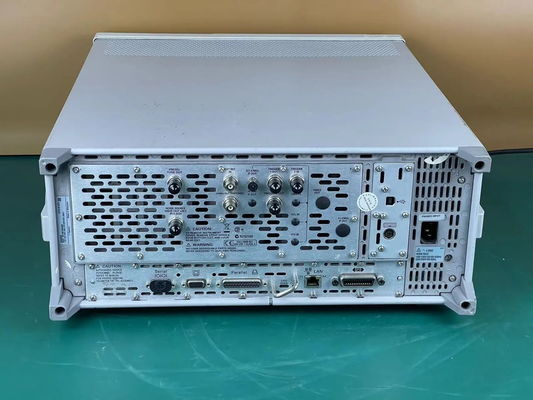

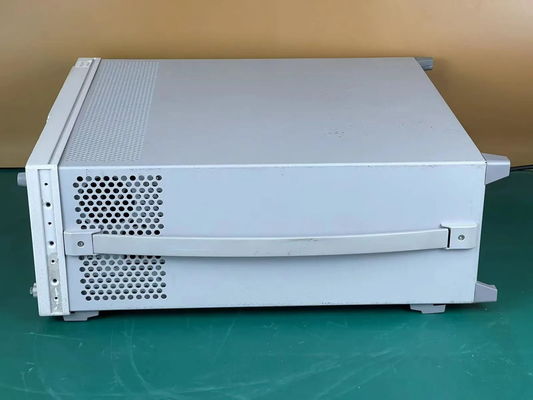

L'analizzatore di spettro ad alte prestazioni Agilent E4448A PSA misura e monitora segnali complessi di RF, microonde e onde millimetriche fino a 50 GHz.la copertura di frequenza si espande a 110 GHz con il miscelatore esterno Agilent, e a 325 GHz con i miscelatori di altri fornitori.

• Intervallo di frequenza: L'E4448A copre in genere un ampio intervallo di frequenze, da pochi Hz a 50 GHz o più, a seconda del modello e delle opzioni scelte.Questa ampia copertura di frequenza lo rende adatto per una vasta gamma di compiti di misurazione RF e microonde.

• Larghezza di banda di risoluzione di frequenza (RBW): offre opzioni RBW selezionabili, consentendo agli utenti di regolare la larghezza di banda di risoluzione in base alle loro esigenze di misurazione.Questa caratteristica consente una risoluzione di frequenza fine per analisi spettrali dettagliate.

• Intervallo dinamico: L'analizzatore di spettro fornisce un'alta gamma dinamica, che gli consente di catturare e analizzare con precisione sia i segnali deboli che quelli forti.Questa capacità è essenziale per rilevare e caratterizzare i segnali in vari ambienti.

• Sensibilità: offre un'eccellente sensibilità, che consente di rilevare e analizzare segnali di basso livello con elevata precisione.Questa sensibilità è fondamentale per le applicazioni in cui i segnali di interesse sono deboli o sepolti nel rumore.

• velocità di misura: L'E4448A è noto per la sua velocità di misurazione rapida, che consente agli utenti di catturare e analizzare rapidamente i segnali in tempo reale.Questa capacità di misurazione rapida è utile per le applicazioni che richiedono analisi e risoluzione rapida dei segnali.

• Display e interfaccia utente: Dispone di un display ad alta risoluzione e di un'interfaccia utente intuitiva, che consente agli utenti di navigare facilmente nei menu, configurare le impostazioni e interpretare i risultati delle misurazioni.L'interfaccia user-friendly migliora la produttività e riduce la curva di apprendimento per i nuovi utenti.

• Capacità di analisi avanzata: L'analizzatore dello spettro può includere funzioni di analisi avanzate quali la potenza del canale, il rapporto di potenza del canale adiacente (ACPR), la larghezza di banda occupata (OBW) e le misurazioni del rumore di fase.Queste capacità consentono una profonda caratterizzazione del segnale e analisi della modulazione..

• Controllo remoto e connettività: Supporta il controllo remoto tramite varie interfacce come LAN (Local Area Network), USB (Universal Serial Bus) e GPIB (General Purpose Interface Bus).Questa capacità di controllo remoto consente una facile integrazione nei sistemi di prova automatizzati e il funzionamento remoto.

• Opzioni e accessori: L'E4448A può offrire una gamma di opzioni e accessori per ampliare le sue funzionalità, come preamplificatori, generatori di tracciamento e pacchetti software per applicazioni di misurazione specifiche.

Nel complesso, l'analizzatore di spettro Keysight Agilent E4448A è uno strumento versatile e ad alte prestazioni adatto a una vasta gamma di attività di misurazione delle RF e delle microonde, tra cui la ricerca, lo sviluppo,produzione, e manutenzione in settori quali le telecomunicazioni, l'aerospaziale, la difesa e le comunicazioni wireless.

Migrazione da PSA a PXA:

Il PXA N9030A, analizzatore di segnali ad alte prestazioni di nuova generazione di Agilent, combina l'eccellenza tecnica del PSA con tecnologie all'avanguardia,rendendolo un sostituto logico per il PSAIl nuovo PXA N9030A offre prestazioni migliori, larghezza di banda di analisi più ampia e connettività più potente.


Prestazioni

• Accuratezza assoluta dell'ampiezza +/- 0,19 dB
• -154 dBm livello di rumore medio visualizzato (DANL)
• -118 dBc/Hz rumore di fase a 10 kHz di spostamento
• Intervallo dinamico W-CDMA ACLR di 81 dB

Larghezza di banda di analisi

• larghezza di banda di analisi di 10 MHz (opzione B7J per la modalità di base)
• Larghezza di banda di analisi opzionale di 40 o 80 MHz per catturare e misurare segnali complessi.
• -78 dB (nominale) di intermodulazione di terzo ordine per larghezza di banda di analisi di 40 o 80 MHz
• Larghezza di banda di analisi fino a 300 MHz per misurazioni VSA calibrate

Flessibilità

• Piattaforma flessibile con 16 opzionali, facili da usare, personalità di misurazione integrate e opzioni hardware
• Misure di potenza a un pulsante di PowerSuite di Agilent incluse di serie

Elenco delle opzioni
