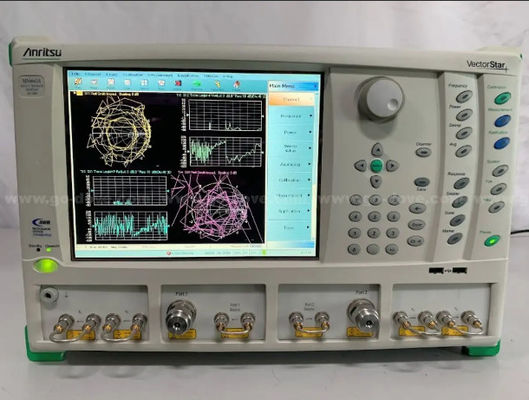

VectorStar MS4640A Serie Analisatore di rete vettoriale a microonde MS4642A MS4644A MS4645A 10MHz a 20GHz 40GHz 50GHz

Descrizione di Anritsu MS4642A:

Soluzioni di analisi delle reti a banda larga ad alte prestazioni

fornire specifiche per le soluzioni coassiali a banda larga 110 GHz, le soluzioni a banda e le soluzioni multiporto, basate sul VNA MS4640A.Una brochure dettagliata a colori fornisce descrizioni approfondite delle caratteristiche e dei vantaggi della famiglia VectorStar.

Introduzione agli analizzatori di rete vettoriale a microonde della serie MS4640

Il presente documento fornisce le specifiche per gli analizzatori di rete vettoriale a microonde (VNA) della serie MS4640A elencati di seguito, comprese tutte le relative opzioni e accessori.Modelli di strumenti e frequenze di funzionamento

MS4642A 10 MHz a 20 GHz

MS4644A ️ 10 MHz a 40 GHz

MS4645A ️ 10 MHz a 50 GHz

MS4647A 10 MHz a 70 GHz

Opzioni

MS4640A-002 Dominio temporale

MS4640A-007 Offset del ricevitore

MS464xA-041

MS464xA-051 ¢ circuiti di accesso diretto

MS464xA-061 Suite di misurazioni attive, 2 attenuatori

MS464xA-062 Suite di misurazioni attive, 4 attenuatori

MS4640A-070 estensione della frequenza a bassa frequenza a 70 kHz

MS4647A-080/081 ¢ Sistema a banda larga/onda millimetrica

MS464xA-082/083 110 GHz e estensioni d'onda millimetrica

L'Anritsu MS4640A Vector Network Analyzer offre un nuovo livello di prestazioni per gli ingegneri di modellazione dei dispositivi che lottano per caratterizzare accuratamente e in modo affidabile i propri dispositivi,per gli ingegneri di R & S che spingono l'ultima frazione di un dB fuori dai loro progetti all'avanguardia, e per l'ingegnere manifatturiero che cerca di massimizzare il throughput senza sacrificare la precisione.

L'Anritsu MS4640A VNA offre la più ampia copertura in un singolo strumento, da 70 kHz a 70 GHz.I due decenni aggiuntivi al basso livello sono ancora più impressionanti della copertura garantita a 70 GHz all'alto livello, per una migliore modellazione dei dispositivi senza dover passare a un altro VNA RF.offrirà la migliore precisione e stabilità alle misurazioni più difficiliE quando si possono ottenere scansioni sintetizzate al più veloce del settore 20 μs/punto, raggiungendo al contempo una sensibilità superiore a 80 dB, il risultato è la migliore VNA disponibile sul mercato oggi,e per molto tempo a venire.

L'Anritsu VNA è destinato a diventare la piattaforma VNA per microonde ideale, costruita su un'architettura Open Windows, con potenziale illimitato come 100,001 punti in modalità singolo canale,con connettività versatile, e interfaccia intuitiva.

• L'intervallo di frequenza più ampio da una singola porta di prova coassiale che copre da 70 kHz a 70 GHz in un singolo strumento e da 70 kHz a 110 GHz nella configurazione a banda larga
• Velocità di misurazione sintetizzata più veloce < 20 μsec per punto
• Intervallo dinamico superiore - fino a 140 dB
• Potenza disponibile elevata - fino a +13 dBm
• Miglior prestazione delle caratteristiche della porta di prova - fino a 50 dB in directività, corrispondenza di sorgente e corrispondenza di carico
• Sistema di taratura automatica più conveniente con la migliore precisione
  • Utilizzare Precision AutoCal per un semplice metodo di calibrazione VNA con un solo pulsante
  • Maggiore precisione rispetto alla tradizionale taratura SOLT
  • Passa meno tempo a impostare il VNA per la prossima produzione
• Risoluzione dei dati più elevata utilizzando 100.000 punti per una massima flessibilità
• Migliori dati di modellazione del dispositivo
  • Modello accurato dei dispositivi fino a DC utilizzando valori calibrati e rintracciabili a partire da 70 kHz
  • Eliminare la necessità di concatenare due VNA
• Analisi del dominio di tempo migliore
  • 100,000 punti e 700 kHz dimensione passo di frequenza forniscono le misurazioni più accurate, più elevata risoluzione, Low Pass Mode
  • Misurare le linee di trasmissione lunghe con il miglior raggio di non aliasing
• Include come standard gli strumenti di progettazione essenziali per la progettazione di circuiti integrati ad alta frequenza, PCB e moduli
